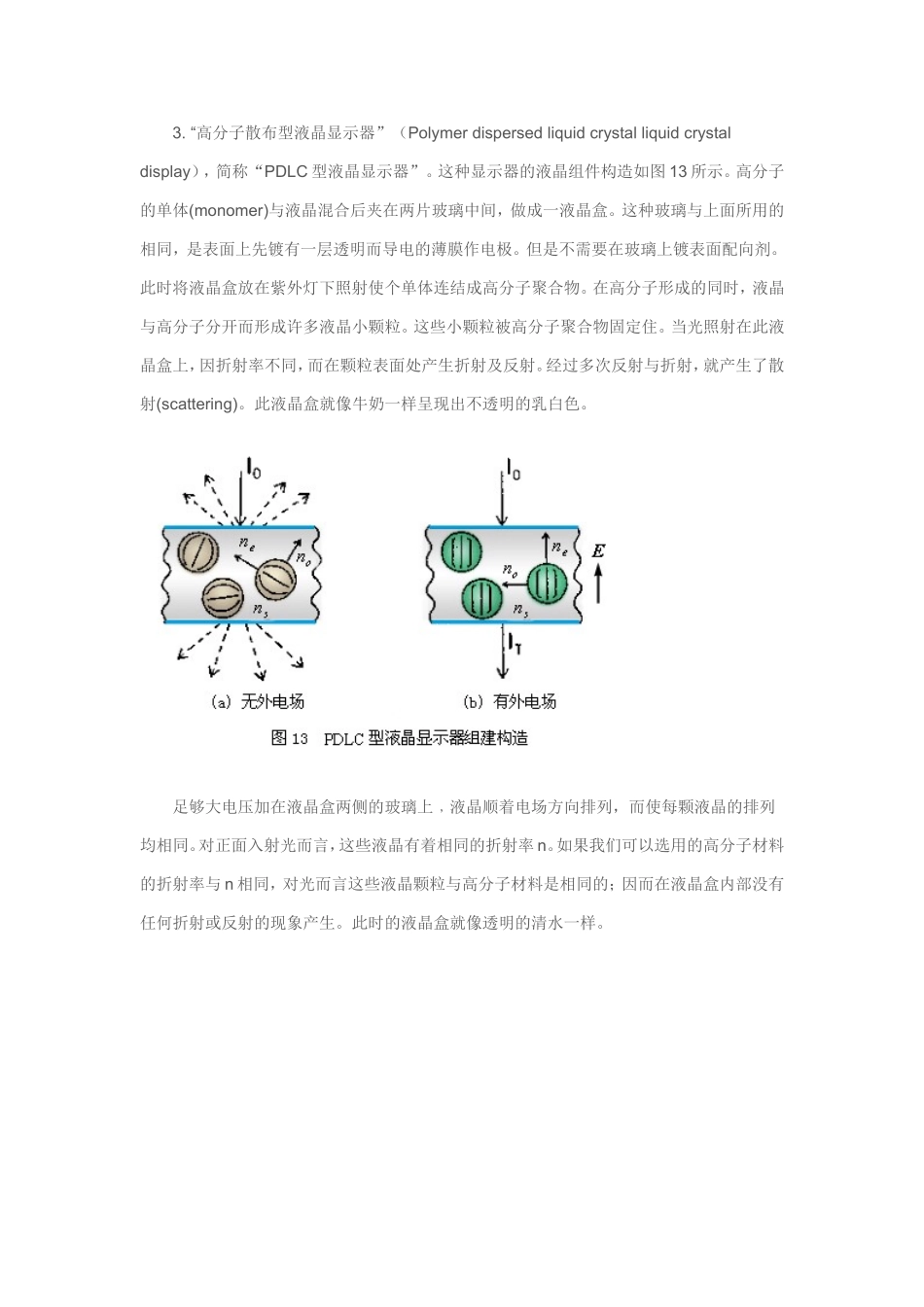

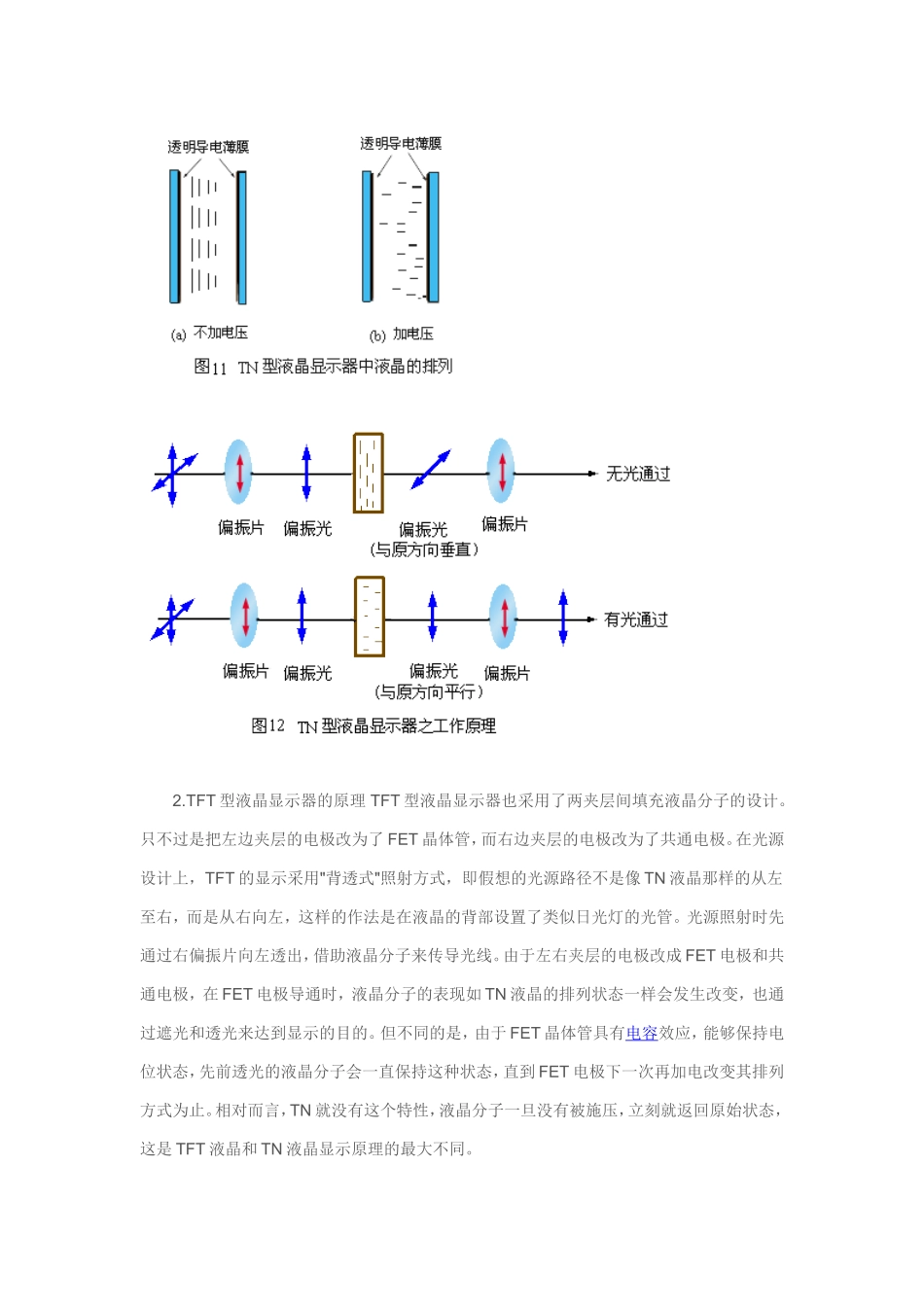

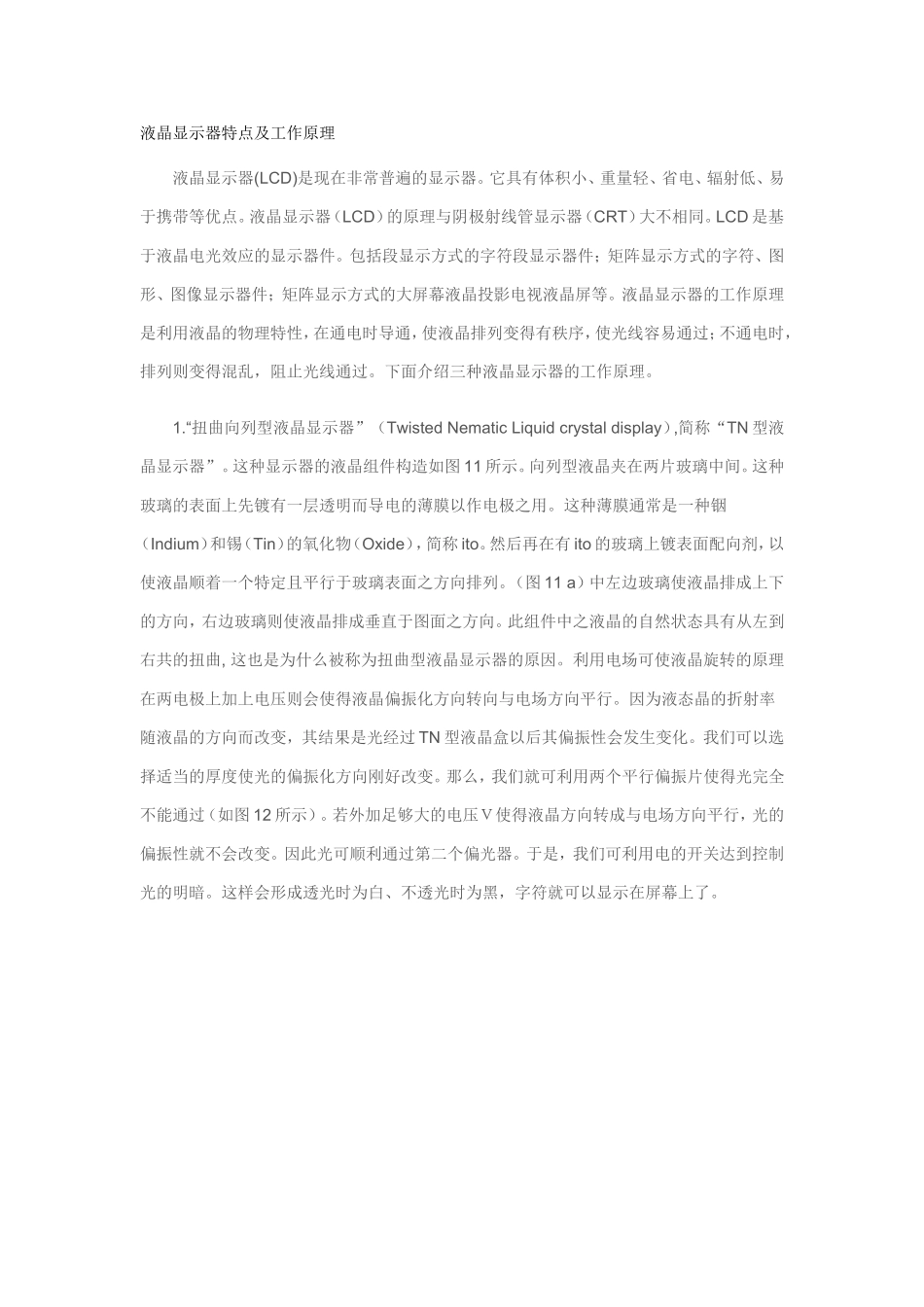

液晶显示器特点及工作原理液晶显示器(LCD)是现在非常普遍的显示器。它具有体积小、重量轻、省电、辐射低、易于携带等优点。液晶显示器（LCD）的原理与阴极射线管显示器（CRT）大不相同。LCD是基于液晶电光效应的显示器件。包括段显示方式的字符段显示器件；矩阵显示方式的字符、图形、图像显示器件；矩阵显示方式的大屏幕液晶投影电视液晶屏等。液晶显示器的工作原理是利用液晶的物理特性，在通电时导通，使液晶排列变得有秩序，使光线容易通过；不通电时，排列则变得混乱，阻止光线通过。下面介绍三种液晶显示器的工作原理。1.“扭曲向列型液晶显示器”（TwistedNematicLiquidcrystaldisplay）,简称“TN型液晶显示器”。这种显示器的液晶组件构造如图11所示。向列型液晶夹在两片玻璃中间。这种玻璃的表面上先镀有一层透明而导电的薄膜以作电极之用。这种薄膜通常是一种铟（Indium）和锡（Tin）的氧化物（Oxide），简称ito。然后再在有ito的玻璃上镀表面配向剂，以使液晶顺着一个特定且平行于玻璃表面之方向排列。（图11a）中左边玻璃使液晶排成上下的方向，右边玻璃则使液晶排成垂直于图面之方向。此组件中之液晶的自然状态具有从左到右共的扭曲,这也是为什么被称为扭曲型液晶显示器的原因。利用电场可使液晶旋转的原理在两电极上加上电压则会使得液晶偏振化方向转向与电场方向平行。因为液态晶的折射率随液晶的方向而改变，其结果是光经过TN型液晶盒以后其偏振性会发生变化。我们可以选择适当的厚度使光的偏振化方向刚好改变。那么，我们就可利用两个平行偏振片使得光完全不能通过（如图12所示）。若外加足够大的电压Ｖ使得液晶方向转成与电场方向平行，光的偏振性就不会改变。因此光可顺利通过第二个偏光器。于是，我们可利用电的开关达到控制光的明暗。这样会形成透光时为白、不透光时为黑，字符就可以显示在屏幕上了。2.TFT型液晶显示器的原理TFT型液晶显示器也采用了两夹层间填充液晶分子的设计。只不过是把左边夹层的电极改为了FET晶体管，而右边夹层的电极改为了共通电极。在光源设计上，TFT的显示采用"背透式"照射方式，即假想的光源路径不是像TN液晶那样的从左至右，而是从右向左，这样的作法是在液晶的背部设置了类似日光灯的光管。光源照射时先通过右偏振片向左透出，借助液晶分子来传导光线。由于左右夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现如TN液晶的排列状态一样会发生改变，也通过遮光和透光来达到显示的目的。但不同的是，由于FET晶体管具有电容效应，能够保持电位状态，先前透光的液晶分子会一直保持这种状态，直到FET电极下一次再加电改变其排列方式为止。相对而言，TN就没有这个特性，液晶分子一旦没有被施压，立刻就返回原始状态，这是TFT液晶和TN液晶显示原理的最大不同。3.“高分子散布型液晶显示器”（Polymerdispersedliquidcrystalliquidcrystaldisplay），简称“PDLC型液晶显示器”。这种显示器的液晶组件构造如图13所示。高分子的单体(monomer)与液晶混合后夹在两片玻璃中间，做成一液晶盒。这种玻璃与上面所用的相同，是表面上先镀有一层透明而导电的薄膜作电极。但是不需要在玻璃上镀表面配向剂。此时将液晶盒放在紫外灯下照射使个单体连结成高分子聚合物。在高分子形成的同时，液晶与高分子分开而形成许多液晶小颗粒。这些小颗粒被高分子聚合物固定住。当光照射在此液晶盒上，因折射率不同，而在颗粒表面处产生折射及反射。经过多次反射与折射，就产生了散射(scattering)。此液晶盒就像牛奶一样呈现出不透明的乳白色。足够大电压加在液晶盒两侧的玻璃上﹐液晶顺着电场方向排列，而使每颗液晶的排列均相同。对正面入射光而言，这些液晶有着相同的折射率n。如果我们可以选用的高分子材料的折射率与n相同，对光而言这些液晶颗粒与高分子材料是相同的；因而在液晶盒内部没有任何折射或反射的现象产生。此时的液晶盒就像透明的清水一样。
