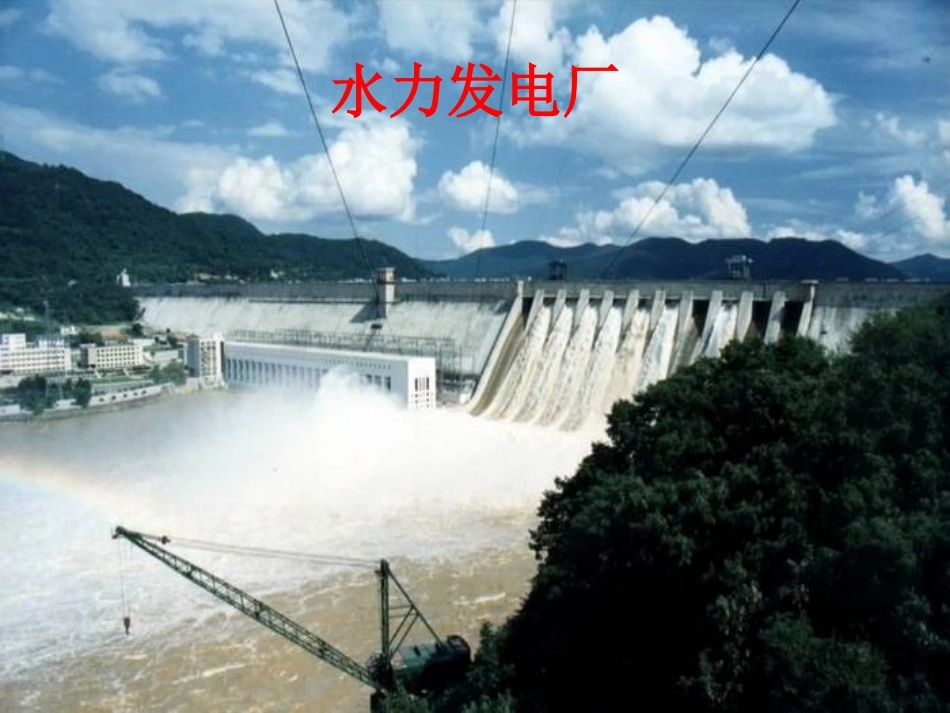

电路探秘家里的电灯、工厂的机器用的电是从哪里来的?思考水力发电厂风力发电厂核电站火力发电厂太阳能发电厂思考:电子表、手电筒的电是从哪里来的?各种各样的电池“+”极便携式提供电能“–”极碳棒是正极锌筒是负极干电池蓄电池汽油发电机电池、发电机等能提供电能的装置称之为电源。干电池蓄电池用电器:消耗电能能不能利用给你的器材,使灯泡发光呢?电路的组成电源用电器开关导线提供电能利用电能工作控制电路连接电路控制电路常称电键,控制用电器工作或不工作。没有开关行吗?请说出理由。开关的动作:生活用语和科学用语有区别小灯泡状态生活用语科学用语使灯亮把灯打开把开关闭合使灯灭把灯关掉把开关断开观察手电筒的内部结构,说出手电筒电路各部分的名称?电源用电器开关导线器材:小灯泡一只、电池一节、开关一只、导线若干。任务:小灯泡发光做一做注意:在连接电路时,必须断开开关。SL电池555将电源、用电器、开关、用导线连接起来组成电流通过的路径。这就是电路。电路:开关闭合有电流从电源正极出发流过用电器回到负极闭合电路通路开路开关断开某处断开没有电流的电路断路短路开关闭合电流从正极出发没有经过用电器直接回到负极必须防止电源短路!发烫啦!必须防止电源短路!没有经过用电器,电流过大,损坏电源或造成火灾!2005年6月10日,广东汕头华南宾馆发生一起特大火灾。造成31人死亡、28人受伤,损失惨重。电源短路!!!电源短路!!!外界盛传这起火灾是人为故意纵火引起的。国家安监部门经反复勘查分析,发现真正元凶却是---------三种状态含义有无电流用电器是否工作开路(断路)通路(闭合电路)短路断开的电路接通的电路不经过用电器,直接把导线接在电源两极的电路电路中无电流电路中有电流有极大的电流不工作不工作工作电路的三种状态想一想SL电池555ASL电池555BSL电池555CSL电池555D计算机主板电路复杂电路图用电路元件符号表示电路中各元件的连接关系的图叫做电路图。记一记-++-+-毛病出在哪?+-错+-对对比一比:谁画的好;记的快!小试牛刀学生练习:画出该电路的电路图整个电路图最好呈长方形,有棱有角,导线要横平竖直。这样呢画电路图的要求元件不要画在拐角处这样画怎么样画电路图的要求元件位置安排要适当,分布要均匀,这样画好吗画电路图的要求元件位置安排要适当,分布要均匀,元件不要画在拐角处。整个电路图最好呈长方形,有棱有角,导线要横平竖直。画电路图的要求元件分布要均匀;位置安排要适当;导线横竖要平直;矩形棱角要分明。灯能亮通路灯为什么不亮猜想灯为什么不亮短路探究三:1、如果用一根导线将电源的两极直接相连,结果会怎样?灯为什么不亮短路探究三:1、如果用一根导线将电源的两极直接相连,结果会怎样?2、如果用一根导线将用电器的两个接线柱直接相连,结果会怎样?同学们能否用下面这些元件组成一个电路,使两个灯泡都发光呢?请先交流设计出电路图.在一个实际电路里,用电器往往不只一个,有时两个,三个甚至更多个,那么怎样将它们连入电路呢?KL1L2L1S1L2画出他们的电路图有2个小灯泡,2节干电池,1个开关和若干导线,要求这开关能同时控制着两盏灯,请连接好。并画出它或它们的电路图。试一试由电路图连接实物图连接要点:电流从电源的正极出发,依次经过开关、灯泡,最后接到电源的负极。用电器逐个顺次相连电流只有一条路径,有断则无路开关在任意位置作用相同在串联电路中,只要一处断开,整个电路就不通了。L1S1L2画出他们的电路图注意:电线不能交叉有2个小灯泡,2节干电池,1个开关和若干导线,要求这开关能同时控制着两盏灯,请连接好。并画出它或它们的电路图。由电路图连接实物图干路支路分支点连接要点:先连一路,找出分支点,再连另一路。连接要点:先连一路,找出分支点,再连另一路。用电器并列地相连电流有两条或两条以上路径各用电器不相互影响在并联电路中,一个用电器不通,其它用电器仍然工作。并联电路电路的分支点支路干路电路的连接电路图L1L2SL2实物图L1ABDC2.你能判断下图电路中哪几幅是串联电路?√√√3.用一个开关控制两盏灯,这两盏灯的连接方式()A.一定是串联B.一定是并联C....
