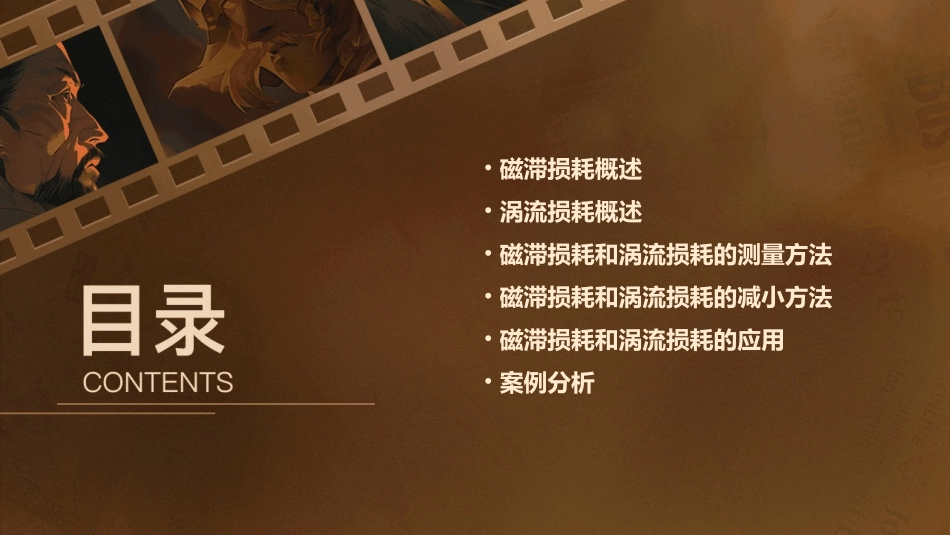

磁滞损耗和涡流损耗课件•磁滞损耗概述•涡流损耗概述•磁滞损耗和涡流损耗的测量方法•磁滞损耗和涡流损耗的减小方法•磁滞损耗和涡流损耗的应用•案例分析01磁滞损耗概述磁滞损耗是指磁性材料在磁化过程中，由于磁畴的转动和磁畴壁的移动而产生的能量损失。磁滞损耗是指磁性材料在交变磁场中，由于磁畴的转动和磁畴壁的移动而产生的能量损失。这种损耗是由于磁畴的转动和磁畴壁的移动受到摩擦和阻尼作用，使得磁性材料内部的磁场能量转化为热能而散失。磁滞损耗的定义磁滞损耗的物理机制主要包括磁畴的转动和磁畴壁的移动。当磁性材料处于交变磁场中时，磁畴会发生转动，磁畴壁会发生移动。在这个过程中，磁畴壁会受到摩擦和阻尼作用，使得磁畴壁的移动受到阻碍，从而产生磁滞损耗。此外，磁畴的转动也会受到摩擦和阻尼作用，使得磁畴的转动受到阻碍，从而产生磁滞损耗。磁滞损耗的物理机制影响磁滞损耗的因素主要包括温度、磁场强度和频率。温度是影响磁滞损耗的重要因素。随着温度的升高，磁滞损耗会增大。这是因为温度升高会使分子热运动加剧，导致摩擦和阻尼作用增强。磁场强度也会影响磁滞损耗。随着磁场强度的增大，磁畴壁的移动和磁畴的转动会更加困难，导致磁滞损耗增大。此外，频率对磁滞损耗也有影响。随着频率的升高，磁畴壁的移动和磁畴的转动会更加困难，导致磁滞损耗增大。磁滞损耗的影响因素02涡流损耗概述0102涡流损耗的定义涡流损耗的大小与磁场变化的频率、导电材料的电阻率、磁导率等因素有关。涡流损耗是指磁场变化时，在导电材料中产生感应电流而引起的能量损耗。当磁场穿过导体时，会在导体中产生感应电动势，从而形成闭合的感应电流，即涡流。涡流的产生会受到导体电阻的阻碍，从而引起能量的损耗，即涡流损耗。涡流损耗的大小与磁场变化的频率、导体的电阻率、磁导率等因素有关。涡流损耗的物理机制磁场变化的频率导电材料的电阻率导电材料的磁导率导体的形状和尺寸涡流损耗的影响因素01020304磁场变化的频率越高，感应电流的频率越高，涡流损耗越大。电阻率越小，导电性能越好，感应电流越大，涡流损耗越大。磁导率越大，磁场穿透越容易，感应电流越大，涡流损耗越大。导体的形状和尺寸也会影响涡流损耗的大小。03磁滞损耗和涡流损耗的测量方法测量设备与仪器用于提供磁场，可调节磁场大小和方向。用于测量被测样品的功率消耗。用于测量样品的温度变化。用于实时采集和记录测量数据。磁场发生器功率计温度计数据采集系统将被测样品置于磁场发生器中，并确保样品放置稳定。步骤一步骤二步骤三调节磁场发生器，使磁场逐渐增大，观察并记录样品在不同磁场强度下的功率消耗。在测量过程中，应注意保持样品温度恒定，以减小温度对测量结果的影响。030201测量步骤与注意事项根据测量的数据，分析磁滞损耗和涡流损耗随磁场强度和频率的变化规律。分析将测量结果进行图表化处理，以便更直观地展示磁滞损耗和涡流损耗的变化趋势。处理测量结果的分析与处理04磁滞损耗和涡流损耗的减小方法选用具有较低矫顽力和高磁导率的软磁材料，如硅钢、坡莫合金等，能够有效降低磁滞损耗。利用纳米技术制备的软磁纳米材料具有更高的磁导率和磁感应强度，有助于减小磁滞损耗。材料选择与优化纳米材料软磁材料合理设计磁路结构，减小磁阻，提高磁通密度，从而降低磁滞损耗。优化磁路设计通过优化磁场激励波形，减小磁滞回线的宽度，降低磁滞损耗。减小磁滞回线宽度结构设计优化热处理工艺通过适当的热处理工艺，改善材料的晶体结构和相组成，提高材料的磁性能，降低磁滞损耗。表面涂层处理在软磁材料表面涂覆绝缘涂层，减小涡流损耗，提高效率。工艺优化与改进05磁滞损耗和涡流损耗的应用磁滞损耗在电机运行过程中，磁滞损耗会导致电机效率降低。为了减少磁滞损耗，可以采用高磁导率、低矫顽力的材料，如硅钢片，来减少磁滞回线的面积，从而降低磁滞损耗。此外，优化电机设计，减小磁路的气隙，也可以降低磁滞损耗。涡流损耗在电机中，涡流损耗会导致电机发热和效率降低。为了减小涡流损耗，可以采用电阻率高、导磁率高的材料，如铸铁，来增加涡流路径的长度和电阻。此外，将电...
