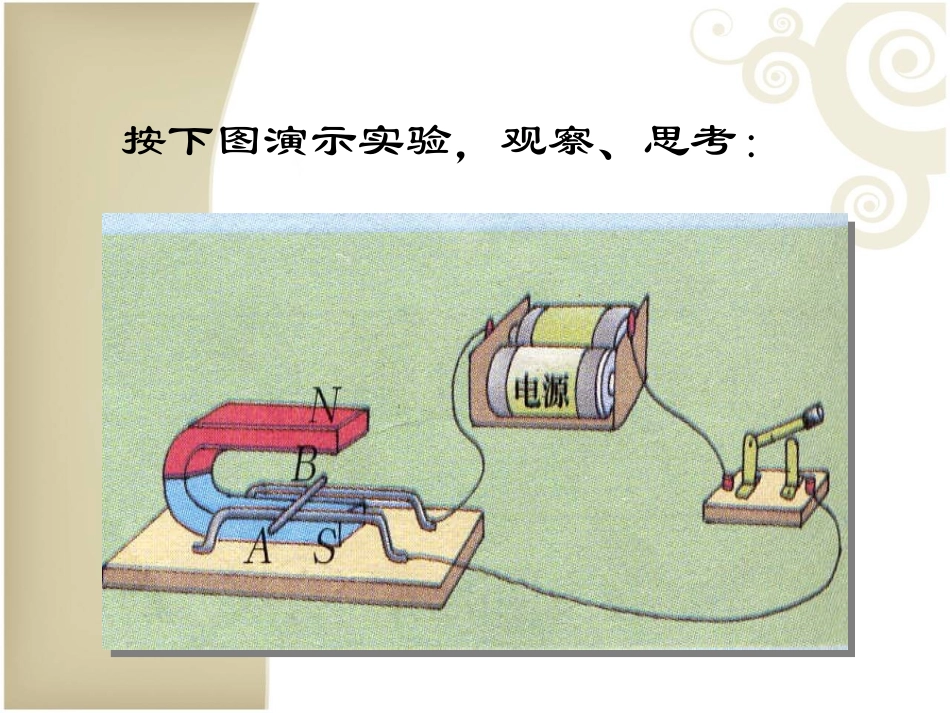

第十六章电磁联系三、磁场对电流的作用电动机1、生活和生产中哪些地方用到了电动机？2、给电动机通电它就能转动，这是为什么？电动机的工作原理是什么？[来源:学科网ZXXK]一：观察思考按下图演示实验，观察、思考：1、实验可观察到什么现象？2、金属导体为什么会运动？3、从实验中可得到什么结论？磁场对通电导线能产生力的作用，或说通电导线在磁场中受到力的作用。1、若改变导体中的电流方向，导体的受力的方向如何改变？2、若改变磁场的方向，导体的受力的方向如何改变？3.若同时改变电流的方向和磁场的方向，导体受力的方向如何改变？结论：通电导线受力的方向与电流的方向和磁场的方向有关。想一想•我们知道了通电导体在磁场中受到力的作用.•如果把一个通电的线圈放在磁场里，线圈会运动吗？怎样运动？实验实验•把一个线圈放在磁场里，给线圈通电.工作过程：提示:怎样使线圈越过平衡位置后持续顺时针转动?提示:怎样使线圈越过平衡位置后持续顺时针转动?通电线圈转动到与磁场方向垂直的位置时，受力平衡，在这个位置停下.[来源:Zxxk.Com]线圈与磁场方向（磁感线）垂直的位置称为平衡位置。（线圈受到一对平衡力）通电线圈越过平衡位置的运动情况:在平衡位置附近来回转动，最终静止在平衡位置。提示:怎样使线圈越过平衡位置后持续顺时针转动?答：转过平衡位置时及时改变线圈中电流方向或立即改变磁场方向，从而改变受力方向。换向器的作用：改变线圈中的电流方向。直流电动机的结构及工作原理定子（磁体）转子（线圈）换向器（使线圈一转过平衡位置就改变线圈中的电流方向）电刷思考：转到什么位置时，电流方向发生改变？转一周电流改变几次？电动机的作用：将电能转变成机械能。电动机种类和优点电动机种类和优点直流电动机直流电动机交流电动机交流电动机构造简单、控制方便、体积小、效率高、功率可大可小小结通电导体在磁场里受力的作用通电导体在磁场里受力的作用受力方向跟电流的方向，受力方向跟电流的方向，磁感线的方向都有关磁感线的方向都有关电动机是利用通电线圈受力转动电动机是利用通电线圈受力转动电动机构造定子转子换向器电刷电动机构造定子转子换向器电刷电动机的优点电动机的优点电动机电动机电动机电动机1．根据如图a所示磁场方向、导体中的电流方向以及导体在磁场中的受力方向三者之间的关系，试推出图（b）中电流的方向，图（c）中通电导体所受磁场力的方向，图（d）中磁体的N、S极。2.将一矩形线圈悬挂在磁场中，通电后线圈却不能转动，其原因可能是（）A.线圈中的电流太大B.线圈平面与磁场方向平行C.线圈方向与磁场方向垂直D.线圈平面与磁感线夹角小C3.以下的电器中，属于利用“通电导线在磁场中受磁场力的原理工作的是”（）A.电炉B.白炽灯C.电热毯D.电风扇4.我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器都装配有电动机。电动机是根据下列哪种现象制成的：()A．通电导体在磁场中受到力的作用B．电流周围存在磁场C．磁场对放人其中的磁体产生磁力的作用D．电磁感应现象5.如图所示，通电导线放置在磁场中，不受到磁力作用的是（）
