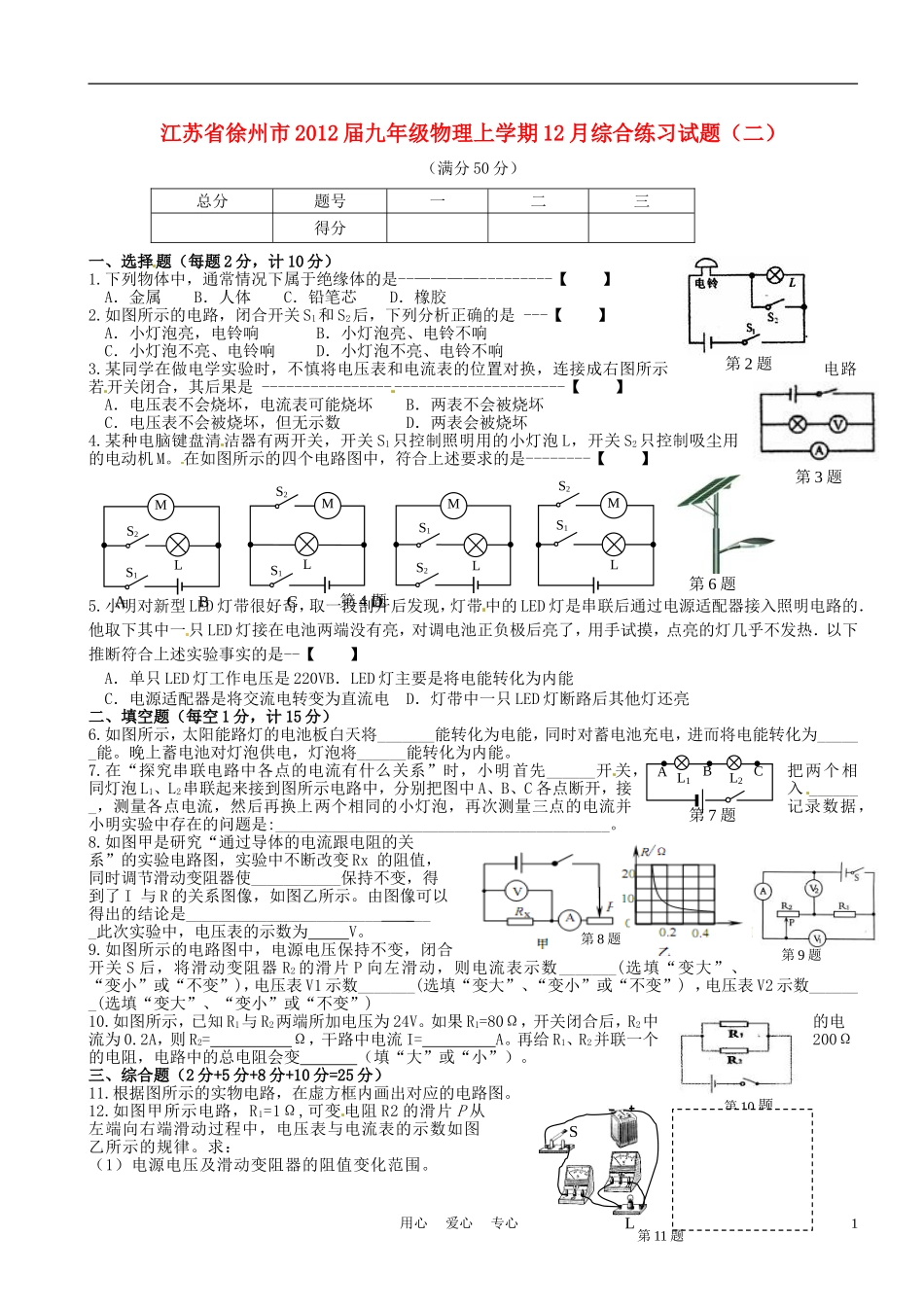

江苏省徐州市2012届九年级物理上学期12月综合练习试题（二）（满分50分）一、选择题（每题2分，计10分）1.下列物体中，通常情况下属于绝缘体的是--————---------【】A．金属B．人体C．铅笔芯D．橡胶2.如图所示的电路，闭合开关S1和S2后，下列分析正确的是---【】A．小灯泡亮，电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响3.某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路若开关闭合，其后果是-------------------------------------【】A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏4.某种电脑键盘清洁器有两开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是--------【】5.小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是--【】A．单只LED灯工作电压是220VB．LED灯主要是将电能转化为内能C．电源适配器是将交流电转变为直流电D．灯带中一只LED灯断路后其他灯还亮二、填空题（每空1分，计15分）6.如图所示，太阳能路灯的电池板白天将_______能转化为电能，同时对蓄电池充电，进而将电能转化为______能。晚上蓄电池对灯泡供电，灯泡将______能转化为内能。7.在“探究串联电路中各点的电流有什么关系”时，小明首先______开关，把两个相同灯泡L1、L2串联起来接到图所示电路中，分别把图中A、B、C各点断开，接入_______，测量各点电流，然后再换上两个相同的小灯泡，再次测量三点的电流并记录数据，小明实验中存在的问题是:_________________________________________。8.如图甲是研究“通过导体的电流跟电阻的关系”的实验电路图，实验中不断改变Rx的阻值，同时调节滑动变阻器使___________保持不变，得到了I与R的关系图像，如图乙所示。由图像可以得出的结论是____________________________此次实验中，电压表的示数为V。9.如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，则电流表示数_______(选填“变大”、“变小”或“不变”)，电压表V1示数_______(选填“变大”、“变小”或“不变”)，电压表V2示数_______(选填“变大”、“变小”或“不变”)10.如图所示，已知R1与R2两端所加电压为24V。如果R1=80Ω，开关闭合后，R2中的电流为0.2A，则R2=Ω，干路中电流I=A。再给R1、R2并联一个200Ω的电阻，电路中的总电阻会变（填“大”或“小”）。三、综合题（2分+5分+8分+10分=25分）11.根据图所示的实物电路，在虚方框内画出对应的电路图。12.如图甲所示电路，R1=1Ω,可变电阻R2的滑片P从左端向右端滑动过程中，电压表与电流表的示数如图乙所示的规律。求：（1）电源电压及滑动变阻器的阻值变化范围。用心爱心专心总分题号一二三得分1第2题第3题第6题ABCDMLS2S1S1MS2LMS2S1LMLS2S1第4题第10题第7题L1L2ABCSL第11题第8题第9题（2）该电路的最大阻值。13.在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是_____。（2）为粗略判断a、b两点间导体电阻的大小，可观察_____________________。（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串连接入电流表．你认为______同学的改进更好一些，理由是________________________________________________________。14.某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3V的电源，待测电阻Rx，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关。图（甲）是没有连接完整的实物电路。（1）请你用笔画线代替导线将实物电路连接完整。（2）连好电路闭合开关前，应将滑动变阻器滑片P置于________端（选填“最左”或“最右”）。（3）实验中，闭合开关，移动滑片，电流表、电压表均无示数。为了...
