浙江省台州温岭市松门镇育英中学八年级科学上册-4.8-电路的连接(1)课件-浙教版VIP免费

浙江省台州温岭市松门镇育英中学八年级科学上册-4.8-电路的连接(1)课件-浙教版_第1页
1/30
浙江省台州温岭市松门镇育英中学八年级科学上册-4.8-电路的连接(1)课件-浙教版_第2页
2/30
浙江省台州温岭市松门镇育英中学八年级科学上册-4.8-电路的连接(1)课件-浙教版_第3页
3/30

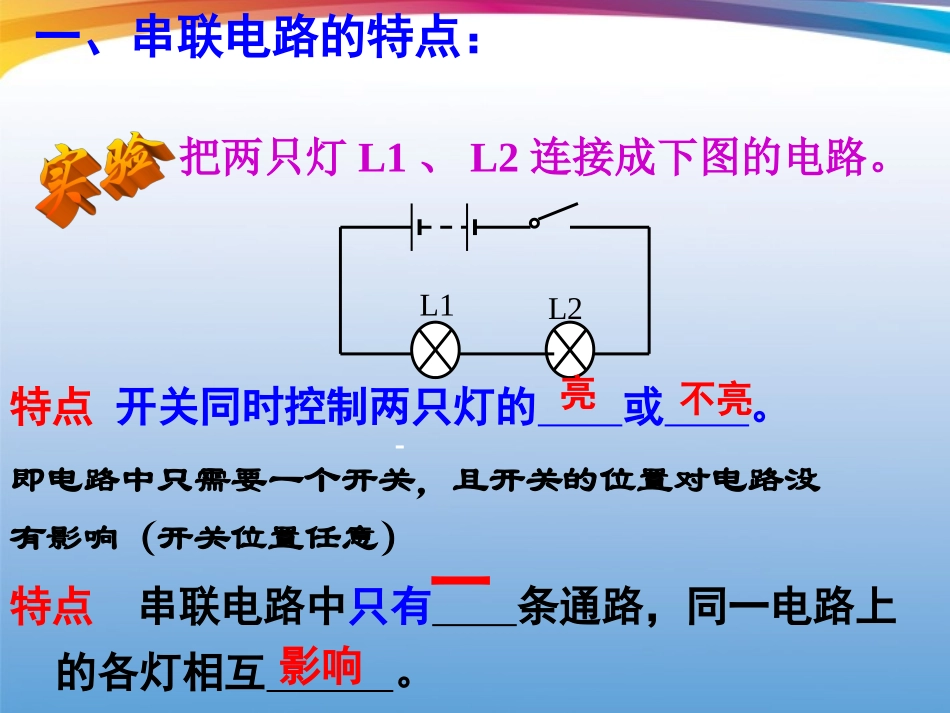

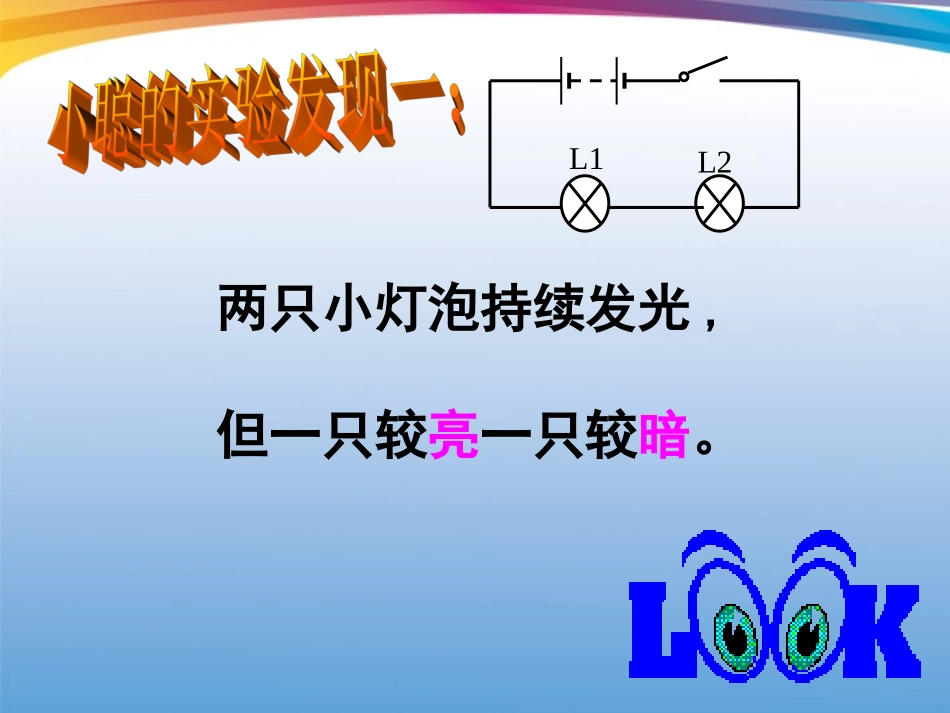

一、串联电路的特点:把两只灯L1、L2连接成下图的电路。L1L2特点开关同时控制两只灯的或。亮不亮即电路中只需要一个开关,且开关的位置对电路没有影响(开关位置任意)特点串联电路中只有条通路,同一电路上的各灯相互。一影响两只小灯泡持续发光,但一只较亮一只较暗。L1L2小聪的猜想猜想一:流过亮的那只灯泡电流大,暗的那只灯泡电流小。猜想二:亮的那只灯泡两端电压大,暗的那只灯泡两端电压的小。L1L2⑵用电流表分别测出1、2、3处的电流大小。I1、I2、I3。(先断开电路,再把电流表串联)L1L2123可以得出I1、I2、I3的关系是。I1=I2=I3特点:串联电路中的电流。处处相等1、串联电路的电流特点小聪的猜想猜想一:流过亮的那只灯泡电流大,暗的那只灯泡电流小。猜想二:亮的那只灯泡两端电压大,暗的那只灯泡两端电压的小。L1L2L1L2123⑶把电压表接在12、23、13两点之间分别测量U1、U2、U总。2、电压特点①测L1两端的电压U1=()V②测量L2两端的电压U2=()画出电路图VV③测L1、L2两端的总电压U=()画出电路图L1L2123可以得出U1、U2、U总的关系是。特点2:串联电路的总电压等于:。各灯两端的电压之和UU总=U=U11+U+U22小聪的猜想猜想一:流过亮的那只灯泡电流大,暗的那只灯泡电流小。猜想二:亮的那只灯泡两端电压大,暗的那只灯泡两端电压的小。L1L2思考你认为串联电路的总电阻有什么特点?特点是:串联电路的总电阻比其中任何一个导体的电阻。+=大长度这相当于增加了导体的SR1R21.实验法:伏安法测电阻VASR15ΩR210Ω总电压U总=_____V总电流I总=_____A总电阻R总=U总I=15Ω数据记录结论R总=R1+R260.43、电阻特点2.理论推导法VUIR2ASU2U1R1R总SAVIU串联电路电流规律:U1=__________,U2=__________再根据串联电路电压规律:IR总I2R2U总=_____,I1R1R总=R1+R2结论:I=I1=I2U总=U1+U2根据欧姆定律得:=IR1=IR2等效替代法电阻之和串联电路的总电阻等于各串联导体的“总”不能简单地理解为电阻的“总和”,而应理解为“总代替”,或者理解为“等效”,所以串联电路的总电阻也常叫做串联电路的等效电阻。同样串联电路的总电流、总电压中的“总”也是这样的理解。推论1:若有n个电阻R1、R2、···、Rn串联,则它们的总电阻R等于多少?R总=R1+R2+···+Rn推论3:若有n个阻值为r的导体串联,则它们的总电阻R等于多少?R总=nr你认为L1、L2两端的电压大小和什么有关?U1I1R1R1U2I2R2R2==电阻大的电压大;电阻小的电压也小。串联电路中电压的分配跟电阻成正比。=U1R1R1+R2U4、串联电路也叫分压电路(4)串联电路中各个用电器有作用小结串联电路的特点:I=I1=I2(I1:I2=1:1)(1)电流特点:(2)电压特点:U总=U1+U2(3)电阻特点:R总=R1+R2=U1U2R1R2电压分配关系:分压L1L2例:如图所示的电路中,电源电压6V,L1、L2的电阻之比是2:1,则L1、L2两端的电压分别是多少?D例1:如图所示的电路中,电源电压不变,当滑片P向a端移动时,会出现的现象是()A.电流表示数变大,灯泡变亮B.电流表示数变大,灯泡变暗C.电流表示数变小,灯泡变亮D.电流表示数变小,灯泡变暗AabPA例2:如图所示的电路中,电源电压不变,当滑片P向b端滑动,则电流表和电压表的示数将分别()A.变大,变大B.变大,变小C.变大,不变D.变小,不变AVRPabAVR2SR1BPA1.如图所示,滑动变阻器的滑片P向B滑动时.电流表的示数将;电压表的示数将____(选“变大、变小或不变”);若此时电压表的示数为2.5伏,要使电压表的示数变为3伏,滑片P应向端滑动。变小变小A练习AVR2SR1BPA2.如图所示,滑动变阻器的滑片P向B滑动时.电流表的示数将;电压表的示数将____(选“变大、变小或不变”)。变小变大2.电阻之比为1:2的两灯串联,则通过灯的电流之比和灯两端的电压之比分别为()A.1:21:2B.1:11:2C.1:11:1D.1:21:11.电阻分别为10欧和15欧的灯L1、L2串联,已知灯L1两端的电压为2伏,则灯L2两端的电压为多少伏?B3、如图所示,已知R1=3欧姆,R2=6欧姆,电源的电压为12V,则电阻R1两端的电压U1及R2两端的电压U2分别是多少?SR2R1I4、如图1所示,已知电阻R1=5欧姆,电源电压U=3伏,求滑动变阻器连入电路的电阻为多大时,电压表的读数为1伏特。...
