二、电流的磁场VIP免费

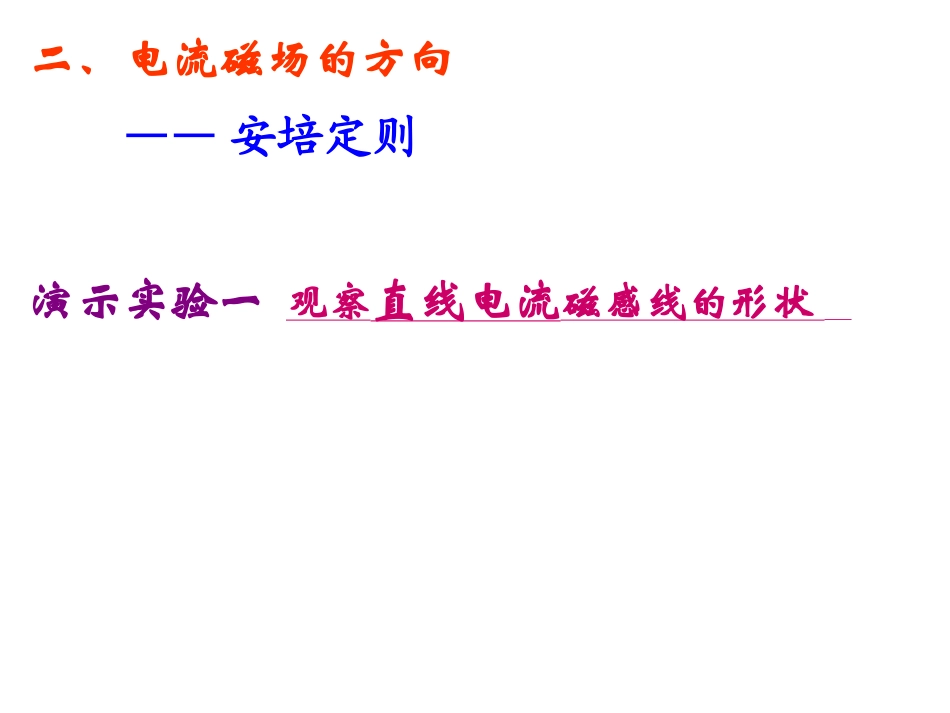

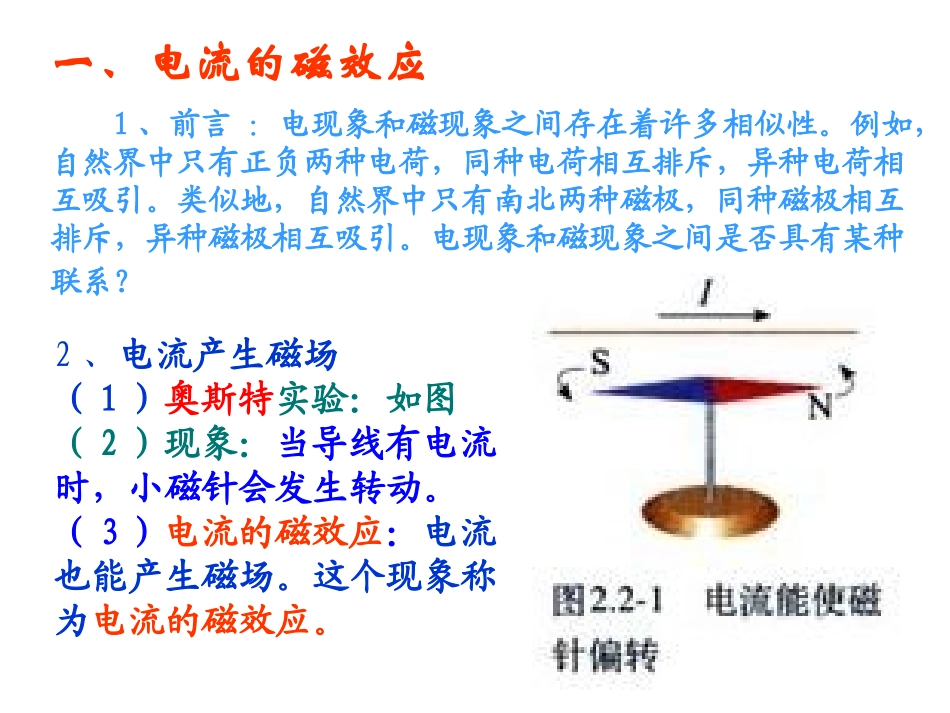

2.2《电流的磁场》2003年人教版新课标物理选修1－1高中二年级授课人：揭阳市揭东第一中学吴继先一、电流的磁效应1、前言：电现象和磁现象之间存在着许多相似性。例如，自然界中只有正负两种电荷，同种电荷相互排斥，异种电荷相互吸引。类似地，自然界中只有南北两种磁极，同种磁极相互排斥，异种磁极相互吸引。电现象和磁现象之间是否具有某种联系？2、电流产生磁场（1）奥斯特实验：如图（2）现象：当导线有电流时，小磁针会发生转动。（3）电流的磁效应：电流也能产生磁场。这个现象称为电流的磁效应。二、电流磁场的方向——安培定则演示实验一观察直线电流磁感线的形状1、安培定则（也叫右手螺旋定则）（一）：右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向(图乙)．图甲表示直线电流磁场的磁感线分布情况．乙安培定则直线电流的磁场的几种图演示实验二观察环形电流磁感线的形状2、安培定则（也叫右手螺旋定则）（二）：让右手弯曲的四指和环形电流的方向一致，伸直大拇指所指的方向就是环形导线中心轴线上磁感线的方向。环形电流的磁场几种图通电螺线管的磁感线——也可用安培定则来判定通电螺线管外部的磁感线和条形磁铁外部的磁感线相似.N小结一、电流的磁效应：电流也能产生磁场。这个现象称为电流的磁效应。二、电流磁场的方向：由安培定则（也叫右手螺旋定则）确定安培定则：1、直线电流：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。2、环形电流：……大拇指所指的方向就是环形导线中心轴线上磁感线的方向。3、通电螺线管：类似环形电流、条形磁铁。练习１:在奥斯特实验中,小磁针N极怎样偏转?为什么?小磁针N极垂直纸面向里偏转练习２：如图所示，a、b、c三枚小磁针分别放在通电螺线管的正上方、管内和右侧．当这些小磁针静止时，小磁针N极的指向是………()A．a、b、c均向左B．a、b、c均向右C．a向左，b向右，c向右D．a向右，b向左，c向右答：电源右接线柱为正极。练习3:有一个电池，不知道它的正负极。把它2像图2.2-7那样，通过电阻跟螺线管连接起来，发现小磁针的N极立即向螺线管偏转。判断哪一端是电池的正极，说明你的理由?练习4、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是()A．全向里B．全向外C．a向里，b、c向外D．a、c、向外，b向里D课外作业：P31问题与练习1-4
