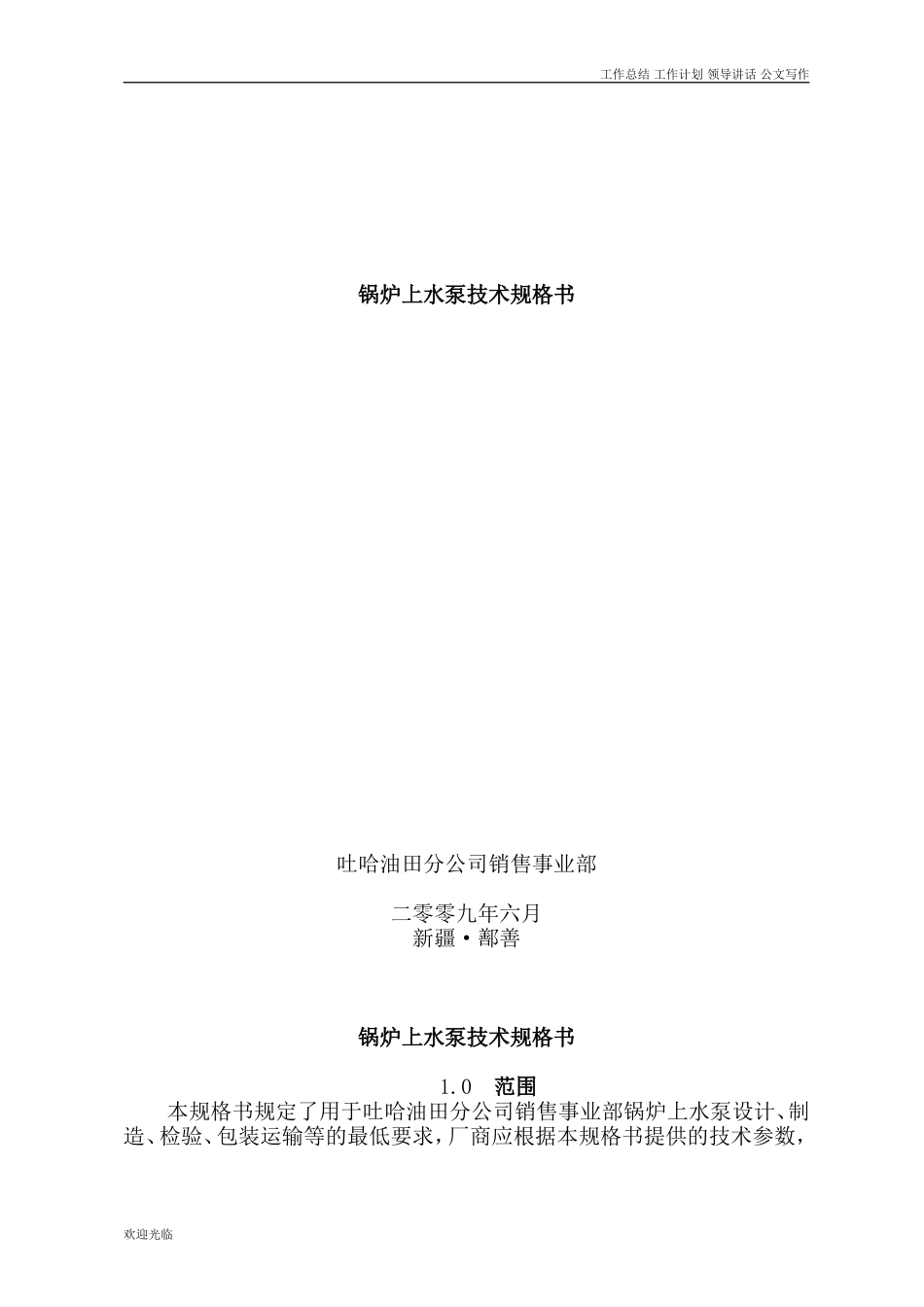

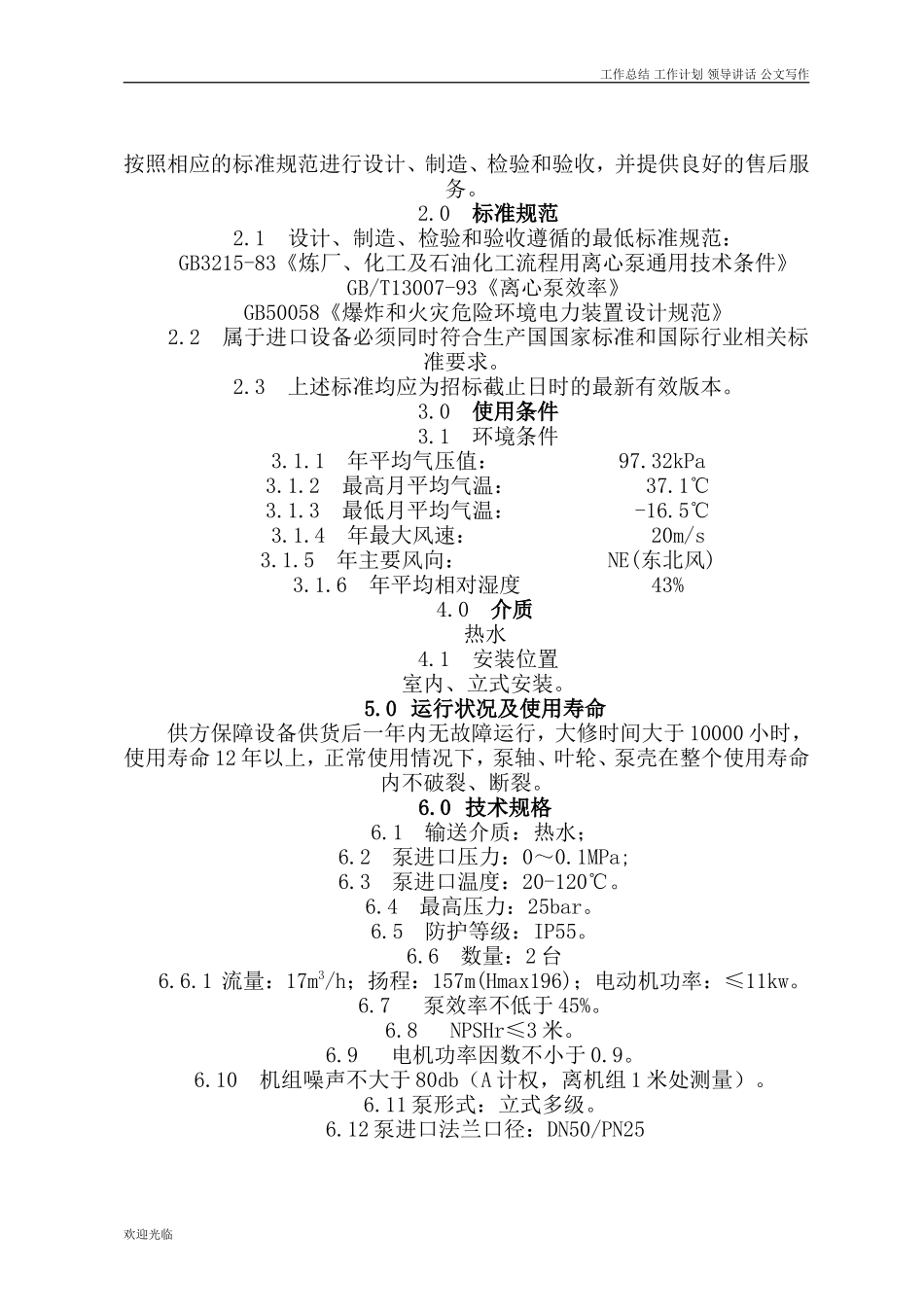

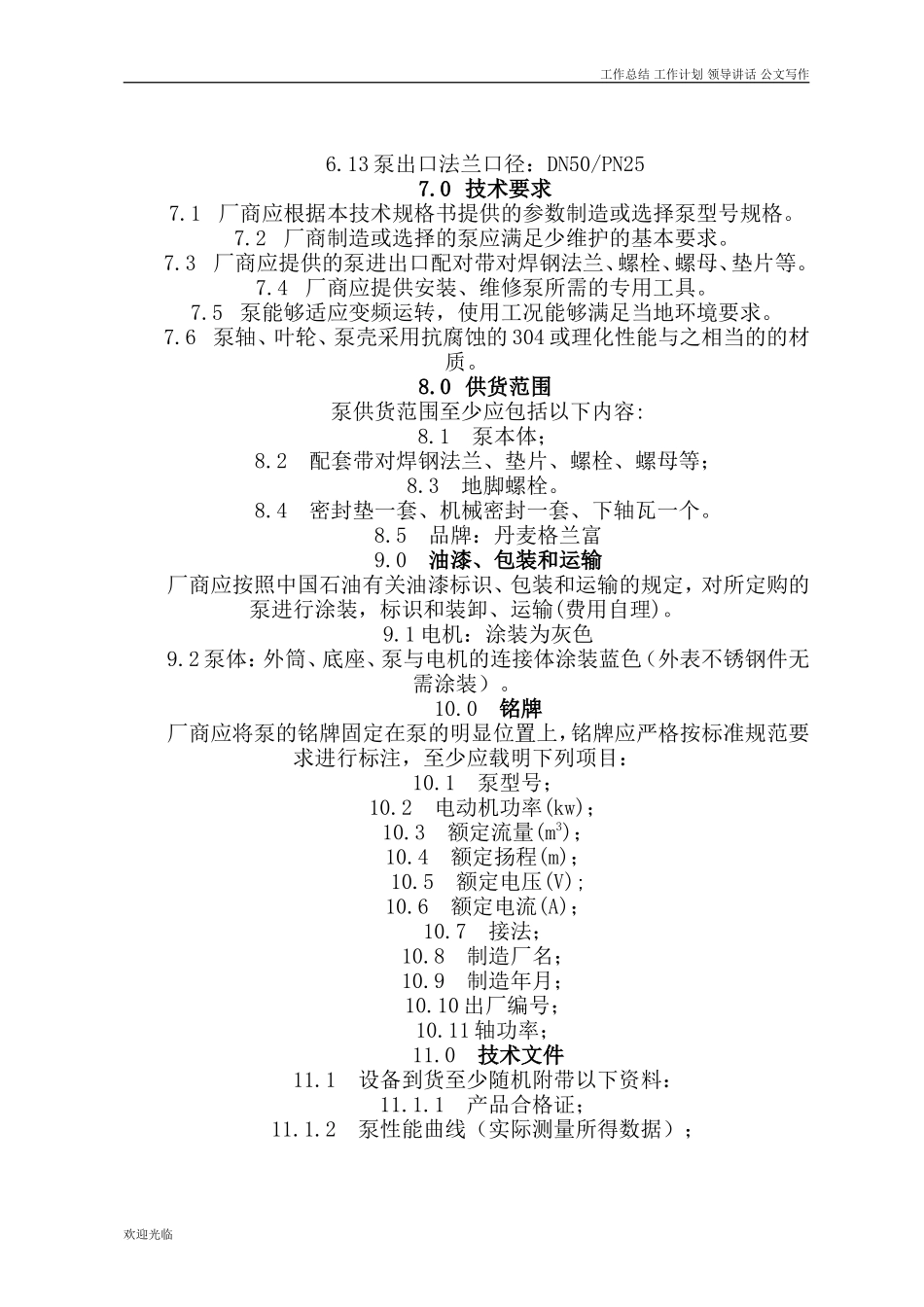

工作总结工作计划领导讲话公文写作锅炉上水泵技术规格书吐哈油田分公司销售事业部二零零九年六月新疆·鄯善锅炉上水泵技术规格书1.0范围本规格书规定了用于吐哈油田分公司销售事业部锅炉上水泵设计、制造、检验、包装运输等的最低要求，厂商应根据本规格书提供的技术参数，欢迎光临工作总结工作计划领导讲话公文写作按照相应的标准规范进行设计、制造、检验和验收，并提供良好的售后服务。2.0标准规范2.1设计、制造、检验和验收遵循的最低标准规范：GB3215-83《炼厂、化工及石油化工流程用离心泵通用技术条件》GB/T13007-93《离心泵效率》GB50058《爆炸和火灾危险环境电力装置设计规范》2.2属于进口设备必须同时符合生产国国家标准和国际行业相关标准要求。2.3上述标准均应为招标截止日时的最新有效版本。3.0使用条件3.1环境条件3.1.1年平均气压值：97.32kPa3.1.2最高月平均气温：37.1℃3.1.3最低月平均气温：-16.5℃3.1.4年最大风速：20m/s3.1.5年主要风向：NE(东北风)3.1.6年平均相对湿度43%4.0介质热水4.1安装位置室内、立式安装。5.0运行状况及使用寿命供方保障设备供货后一年内无故障运行，大修时间大于10000小时，使用寿命12年以上，正常使用情况下，泵轴、叶轮、泵壳在整个使用寿命内不破裂、断裂。6.0技术规格6.1输送介质：热水；6.2泵进口压力：0～0.1MPa;6.3泵进口温度：20-120℃。6.4最高压力：25bar。6.5防护等级：IP55。6.6数量：2台6.6.1流量：17m3/h；扬程：157m(Hmax196)；电动机功率：≤11kw。6.7泵效率不低于45%。6.8NPSHr≤3米。6.9电机功率因数不小于0.9。6.10机组噪声不大于80db（A计权，离机组1米处测量）。6.11泵形式：立式多级。6.12泵进口法兰口径：DN50/PN25欢迎光临工作总结工作计划领导讲话公文写作6.13泵出口法兰口径：DN50/PN257.0技术要求7.1厂商应根据本技术规格书提供的参数制造或选择泵型号规格。7.2厂商制造或选择的泵应满足少维护的基本要求。7.3厂商应提供的泵进出口配对带对焊钢法兰、螺栓、螺母、垫片等。7.4厂商应提供安装、维修泵所需的专用工具。7.5泵能够适应变频运转，使用工况能够满足当地环境要求。7.6泵轴、叶轮、泵壳采用抗腐蚀的304或理化性能与之相当的的材质。8.0供货范围泵供货范围至少应包括以下内容:8.1泵本体；8.2配套带对焊钢法兰、垫片、螺栓、螺母等；8.3地脚螺栓。8.4密封垫一套、机械密封一套、下轴瓦一个。8.5品牌：丹麦格兰富9.0油漆、包装和运输厂商应按照中国石油有关油漆标识、包装和运输的规定，对所定购的泵进行涂装，标识和装卸、运输(费用自理)。9.1电机：涂装为灰色9.2泵体：外筒、底座、泵与电机的连接体涂装蓝色（外表不锈钢件无需涂装）。10.0铭牌厂商应将泵的铭牌固定在泵的明显位置上，铭牌应严格按标准规范要求进行标注，至少应载明下列项目：10.1泵型号；10.2电动机功率(kw)；10.3额定流量(m3)；10.4额定扬程(m)；10.5额定电压(V);10.6额定电流(A)；10.7接法；10.8制造厂名；10.9制造年月；10.10出厂编号；10.11轴功率；11.0技术文件11.1设备到货至少随机附带以下资料：11.1.1产品合格证；11.1.2泵性能曲线（实际测量所得数据）；欢迎光临工作总结工作计划领导讲话公文写作11.1.3泵安装说明书和使用说明书（如遇外文资料，需同时免费提供中文译本，下同）；11.1.3.1泵维修数据表，包含关键口环、密封环等配合部位的配合标准值和极限值。11.1.3.2泵维修验收标准，包含标准的装配数据和零部件变形极限数据等。11.1.3.3设备零部件材质说明和零部件自编号目录。11.1.4地基图；11.1.5检测报告及技术档案；11.2.6电器控制原理图和接线图；11.1.7装箱单；11.1.8技术文件目录。欢迎光临
