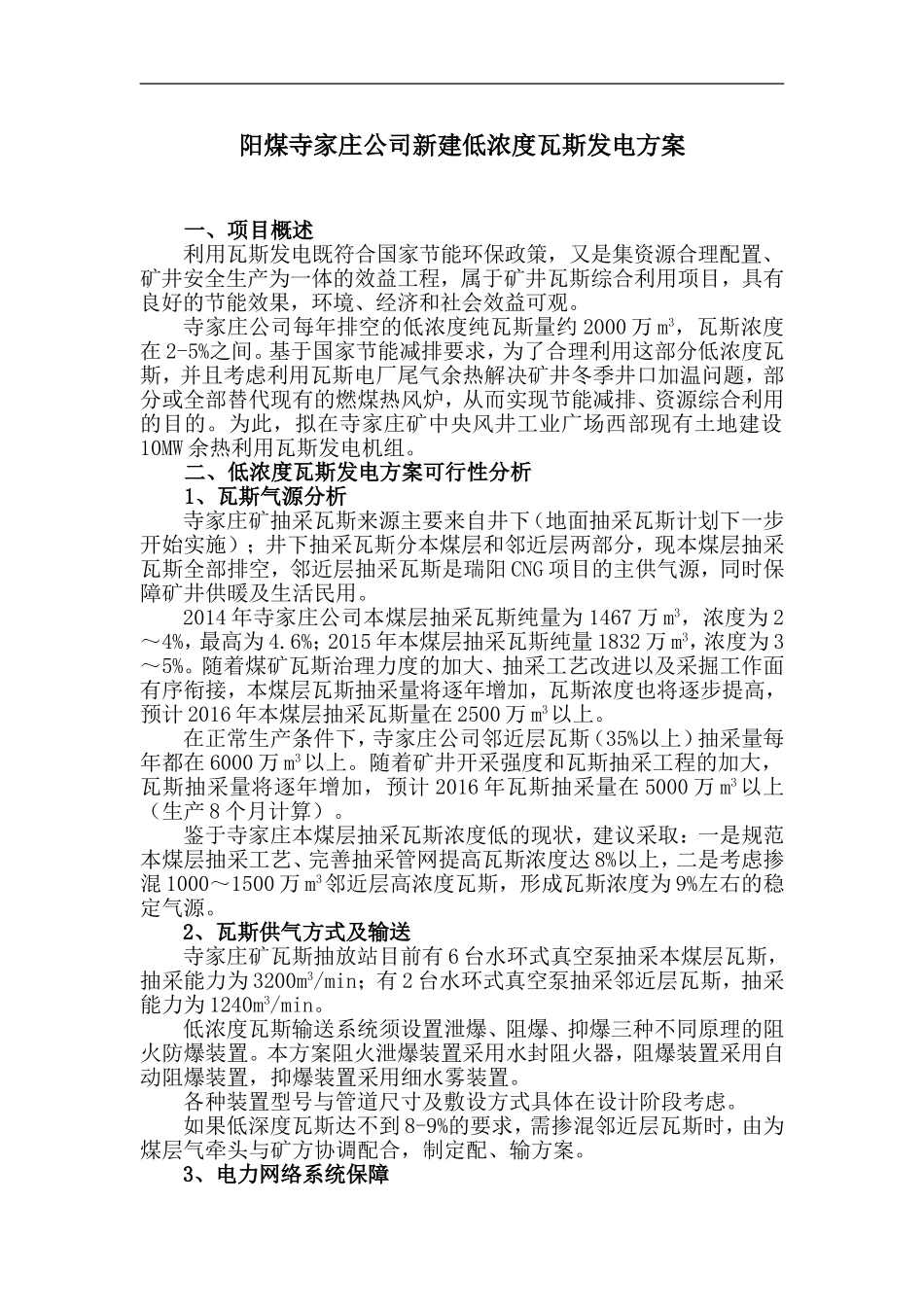

阳煤寺家庄公司新建低浓度瓦斯发电方案一、项目概述利用瓦斯发电既符合国家节能环保政策，又是集资源合理配置、矿井安全生产为一体的效益工程，属于矿井瓦斯综合利用项目，具有良好的节能效果，环境、经济和社会效益可观。寺家庄公司每年排空的低浓度纯瓦斯量约2000万m3，瓦斯浓度在2-5%之间。基于国家节能减排要求，为了合理利用这部分低浓度瓦斯，并且考虑利用瓦斯电厂尾气余热解决矿井冬季井口加温问题，部分或全部替代现有的燃煤热风炉，从而实现节能减排、资源综合利用的目的。为此，拟在寺家庄矿中央风井工业广场西部现有土地建设10MW余热利用瓦斯发电机组。二、低浓度瓦斯发电方案可行性分析1、瓦斯气源分析寺家庄矿抽采瓦斯来源主要来自井下（地面抽采瓦斯计划下一步开始实施）；井下抽采瓦斯分本煤层和邻近层两部分，现本煤层抽采瓦斯全部排空，邻近层抽采瓦斯是瑞阳CNG项目的主供气源，同时保障矿井供暖及生活民用。2014年寺家庄公司本煤层抽采瓦斯纯量为1467万m3，浓度为2～4%，最高为4.6%；2015年本煤层抽采瓦斯纯量1832万m3，浓度为3～5%。随着煤矿瓦斯治理力度的加大、抽采工艺改进以及采掘工作面有序衔接，本煤层瓦斯抽采量将逐年增加，瓦斯浓度也将逐步提高，预计2016年本煤层抽采瓦斯量在2500万m3以上。在正常生产条件下，寺家庄公司邻近层瓦斯（35%以上）抽采量每年都在6000万m3以上。随着矿井开采强度和瓦斯抽采工程的加大，瓦斯抽采量将逐年增加，预计2016年瓦斯抽采量在5000万m3以上（生产8个月计算）。鉴于寺家庄本煤层抽采瓦斯浓度低的现状，建议采取：一是规范本煤层抽采工艺、完善抽采管网提高瓦斯浓度达8%以上，二是考虑掺混1000～1500万m3邻近层高浓度瓦斯，形成瓦斯浓度为9%左右的稳定气源。2、瓦斯供气方式及输送寺家庄矿瓦斯抽放站目前有6台水环式真空泵抽采本煤层瓦斯，抽采能力为3200m3/min；有2台水环式真空泵抽采邻近层瓦斯，抽采能力为1240m3/min。低浓度瓦斯输送系统须设置泄爆、阻爆、抑爆三种不同原理的阻火防爆装置。本方案阻火泄爆装置采用水封阻火器，阻爆装置采用自动阻爆装置，抑爆装置采用细水雾装置。各种装置型号与管道尺寸及敷设方式具体在设计阶段考虑。如果低深度瓦斯达不到8-9%的要求，需掺混邻近层瓦斯时，由为煤层气牵头与矿方协调配合，制定配、输方案。3、电力网络系统保障（1）寺家庄矿电网现状寺家庄矿现有一座35kV变电站（寺矿35/10kV变电站），站内设有2台SFZ10-31500/35的主变，35kV母线接线方式为双母线接线、10kV母线接线方式为单母线分段。矿井的35kV电源分别引自昔阳220kV变电站35kV的不同母线段，输电距离4.6km，架空导线的型号为2×LGJ-240，任一回路均能保证矿井全部负荷用电。中央风井10kV配电室为双回RZ-YJV-8.7/153×1×300-100m＋LGJ-240-805m＋RZ-YJV-8.7/153×1×300-280m进线，线路长1.2km，双回路电源分别引自寺矿35kV变电站10kV的不同母线段，中央风井10kV母线接线方式为单母线分段，任一回路均能保证新建瓦斯发电全部负荷。新建瓦斯发电20×500kW(或10×1000kW)项目，拟以一回RZ-YJV-8.7/153×1×300线路接入中央风井10kV配电室Ⅱ母812备用回路。（2）电力负荷及电力平衡根据寺家庄公司的负荷统计资料，现在全矿井有功功率计算负荷为15000kW。本期工程拟建20台500kW（或10台1000kW）低浓瓦斯发电机组，发电站总装机容量为10000kW。工程建成后发出电力10000kW，年发电量为6000×104kWh（机组满负荷年运行6000小时）。扣除厂用电（厂用电率按4%计）外，尚余9600kW电力和576×104kWh。瓦斯电厂所发电力送入中央风井10kVⅡ母供矿井使用，富余电量返回寺矿35kV变电站供矿井使用，不足部分仍需从系统取电。因此利用矿区丰富的煤层气资源，建设瓦斯发电工程，不仅使生态环境得到改善，同时可补充矿区不断增长的电力需求。（3）电厂接入系统瓦斯电站位于距寺家庄公司中央风井10kV变电站约200米，发电机组发出的电力主要用于满足矿井用电需求，故瓦斯电站接入系统拟采用10kV电压等级接入中央风井10kV变电站Ⅱ母812备用回路；瓦斯电站接入系统方式以接入系统设计为准。（4）电气主接线考虑瓦斯电站装机容量为10...
