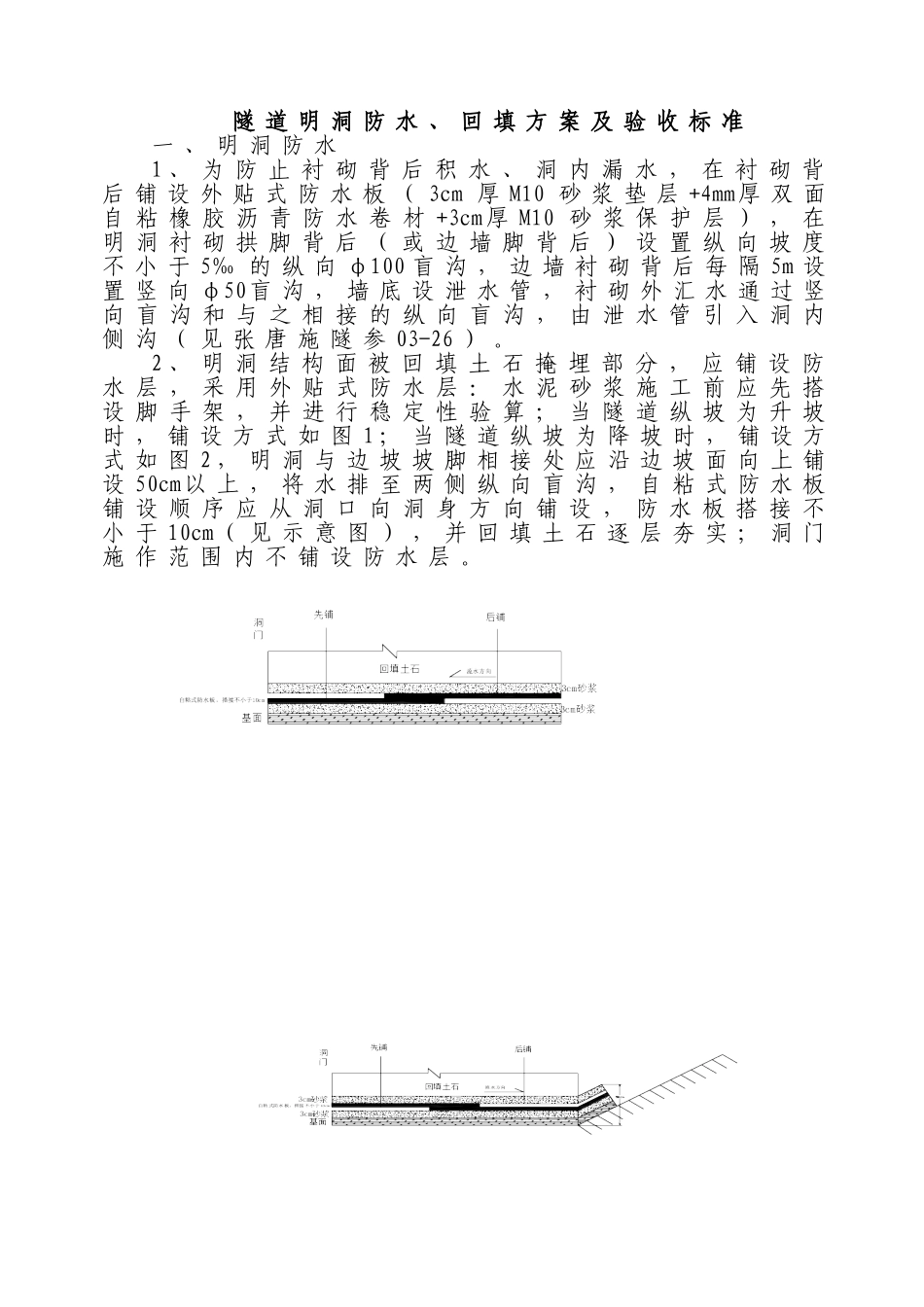

隧道明洞防水、回填方案及验收标准一、明洞防水1、为防止衬砌背后积水、洞内漏水，在衬砌背后铺设外贴式防水板（3cm厚M10砂浆垫层+4mm厚双面自粘橡胶沥青防水卷材+3cm厚M10砂浆保护层），在明洞衬砌拱脚背后（或边墙脚背后）设置纵向坡度不小于5‰的纵向φ100盲沟，边墙衬砌背后每隔5m设置竖向φ50盲沟，墙底设泄水管，衬砌外汇水通过竖向盲沟和与之相接的纵向盲沟，由泄水管引入洞内侧沟（见张唐施隧参03-26）
2、明洞结构面被回填土石掩埋部分，应铺设防水层，采用外贴式防水层：水泥砂浆施工前应先搭设脚手架，并进行稳定性验算；当隧道纵坡为升坡时，铺设方式如图1；当隧道纵坡为降坡时，铺设方式如图2，明洞与边坡坡脚相接处应沿边坡面向上铺设50cm以上，将水排至两侧纵向盲沟，自粘式防水板铺设顺序应从洞口向洞身方向铺设，防水板搭接不小于10cm（见示意图），并回填土石逐层夯实；洞门施作范围内不铺设防水层
3、回填土石坡面应铺设隔水层，以保证圬工免受水流侵蚀等：优先选择粘土隔水层，粘土隔水层与边坡的搭接均应良好，变形缝等薄弱环节应加强防水措施，接缝材料的延伸性应良好，以形成弹性连接，防止不均匀沉陷，造成拉剪破坏；在粘土取材困难时或者地表有绿化需要时，选用复合式隔水层，以最大限度减少工程对环境的影响
（见张唐施隧参03-25）
二、明洞回填1、回填前进行精确放样，弹出标准线进行试铺后确定每一层的填筑高度，控制好虚铺厚度
2、拱背回填应对称分层夯实，每层厚度不宜大于30cm，其两侧回填的土面高差不得大于50cm，回填至拱顶后应满铺分层回填，严禁随意抛填，压实，但应保证拱顶人工回填土石厚度大于1m后方可进行机械回填，防止损坏结构防水；机械压实应采用静压方式施工，严禁采用振动式压路机施工，压实系数不小于0
8；路堑式明洞、偏压式明洞、及单压式明洞洞顶中心填土高度均为2米
3、要求回填料经过筛选不
