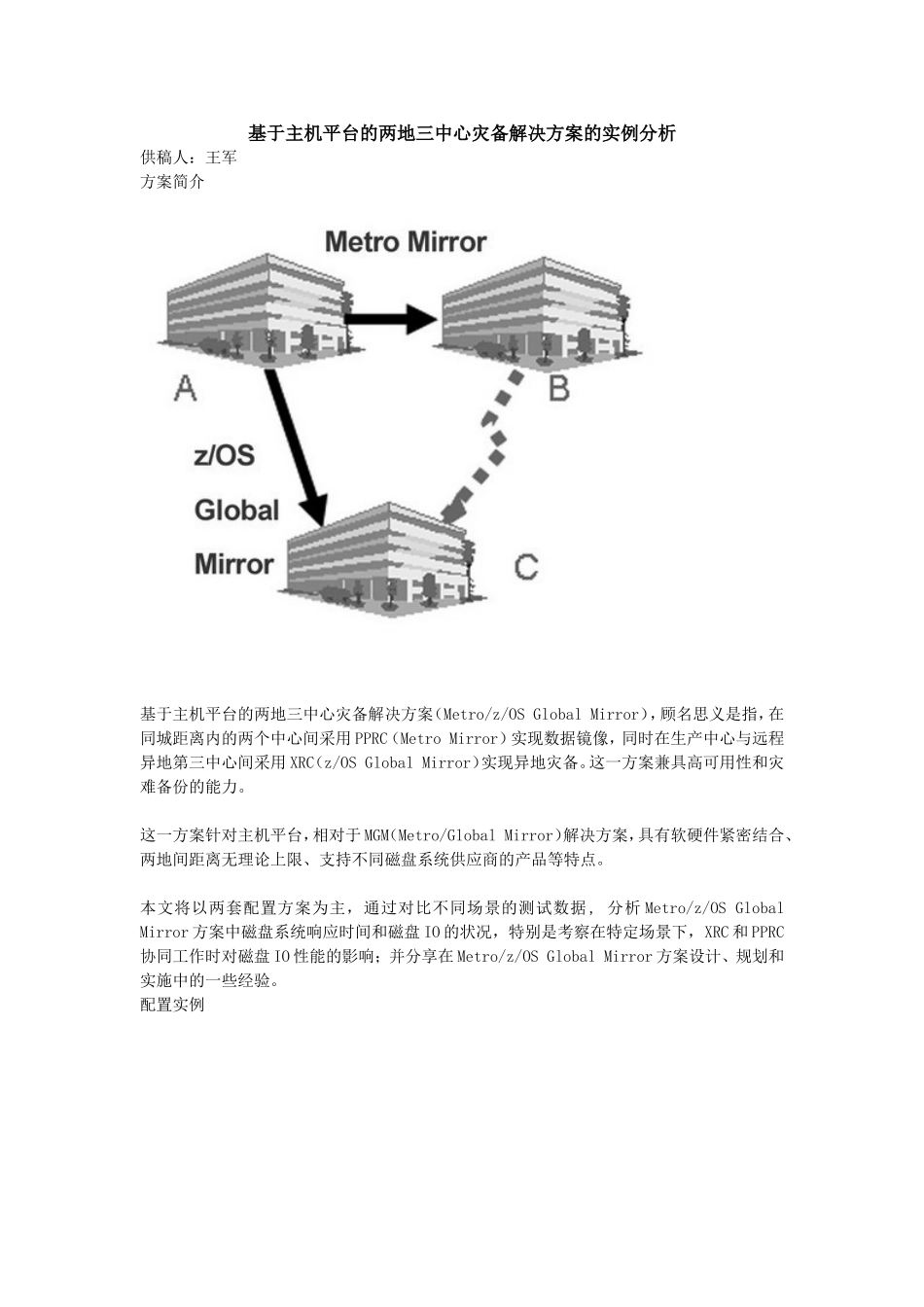

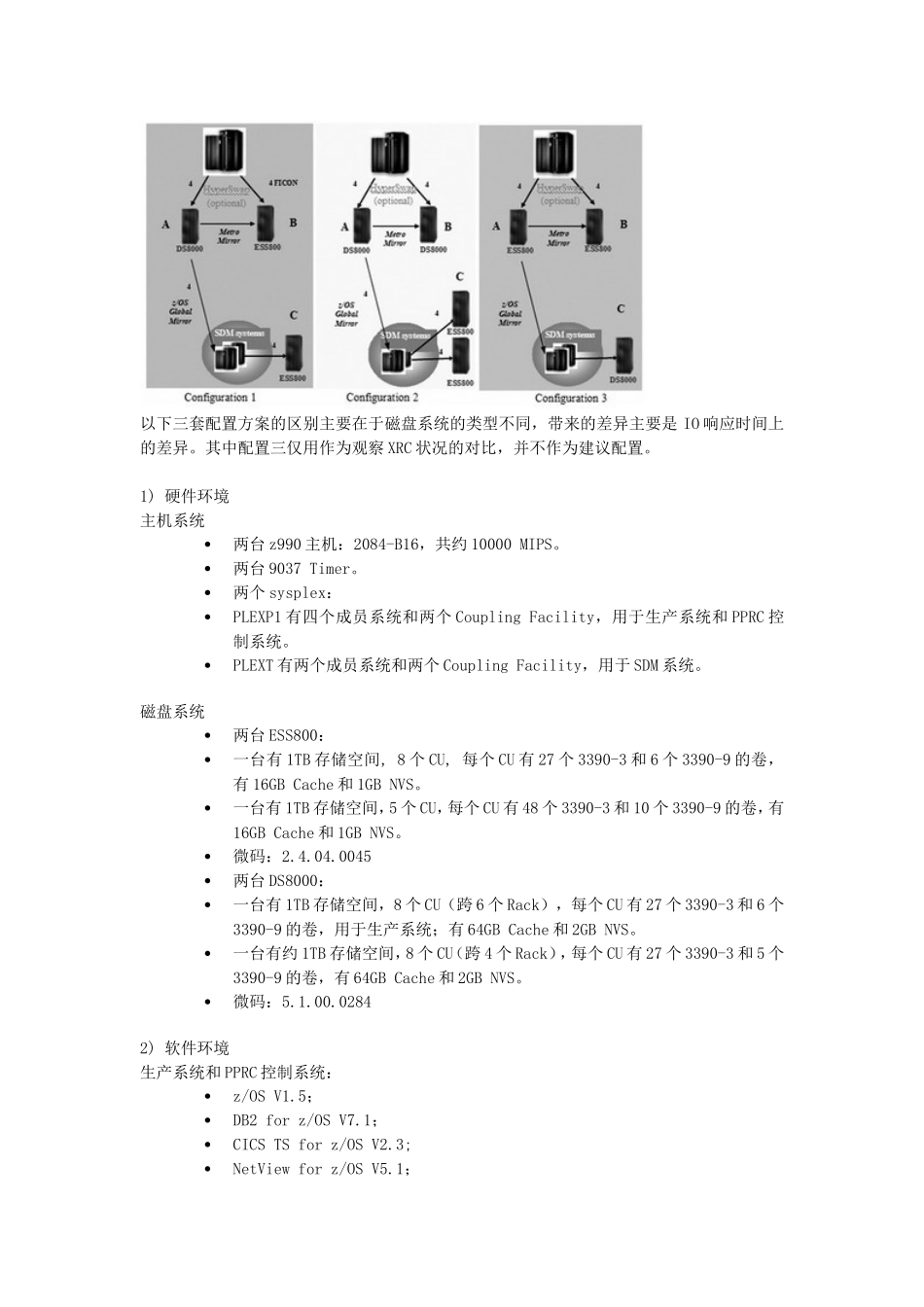

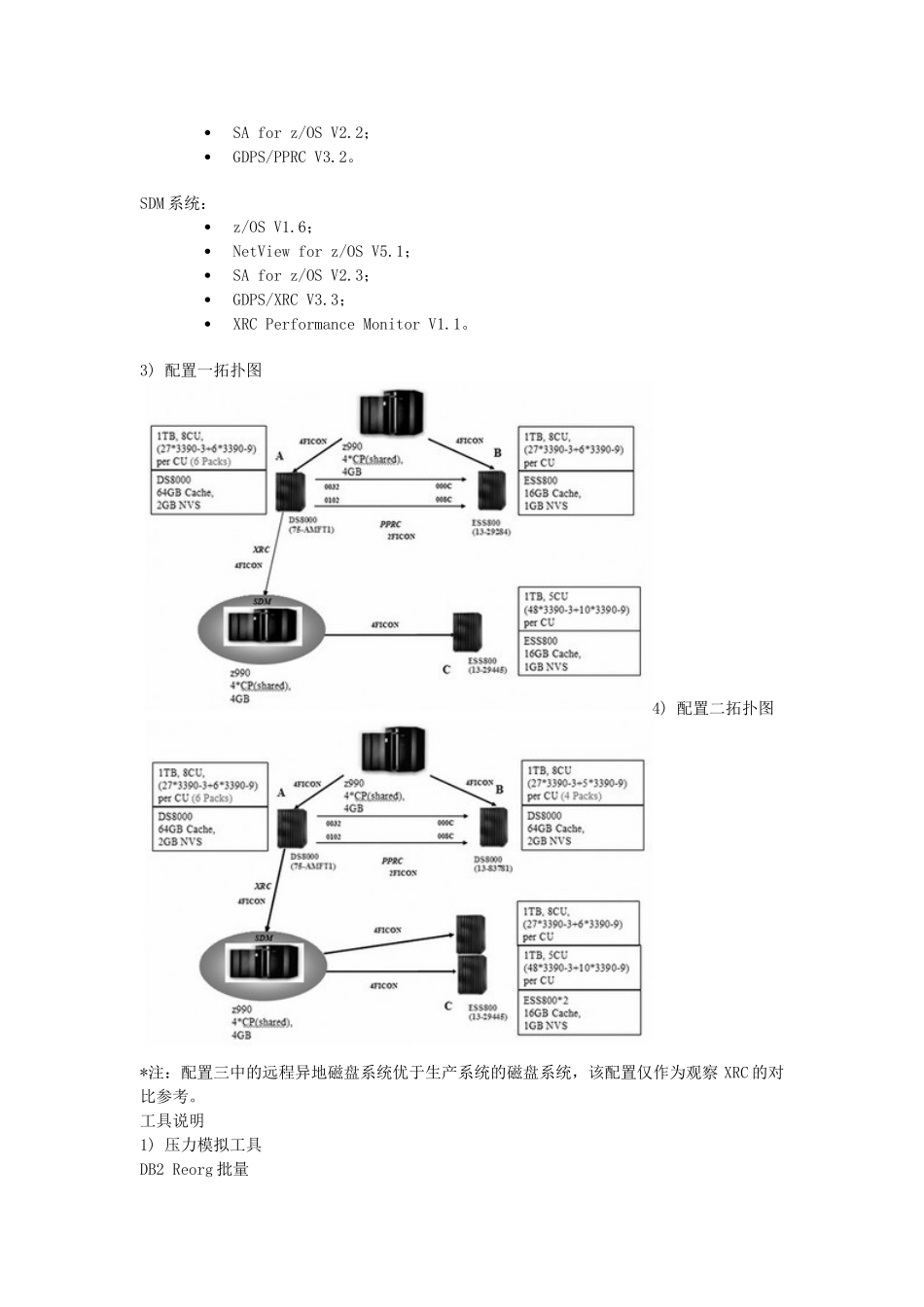

基于主机平台的两地三中心灾备解决方案的实例分析供稿人：王军方案简介基于主机平台的两地三中心灾备解决方案（Metro/z/OSGlobalMirror），顾名思义是指，在同城距离内的两个中心间采用PPRC（MetroMirror）实现数据镜像，同时在生产中心与远程异地第三中心间采用XRC（z/OSGlobalMirror）实现异地灾备。这一方案兼具高可用性和灾难备份的能力。这一方案针对主机平台，相对于MGM（Metro/GlobalMirror）解决方案，具有软硬件紧密结合、两地间距离无理论上限、支持不同磁盘系统供应商的产品等特点。本文将以两套配置方案为主，通过对比不同场景的测试数据,分析Metro/z/OSGlobalMirror方案中磁盘系统响应时间和磁盘IO的状况，特别是考察在特定场景下，XRC和PPRC协同工作时对磁盘IO性能的影响；并分享在Metro/z/OSGlobalMirror方案设计、规划和实施中的一些经验。配置实例以下三套配置方案的区别主要在于磁盘系统的类型不同，带来的差异主要是IO响应时间上的差异。其中配置三仅用作为观察XRC状况的对比，并不作为建议配置。1)硬件环境主机系统两台z990主机：2084-B16，共约10000MIPS。两台9037Timer。两个sysplex：PLEXP1有四个成员系统和两个CouplingFacility，用于生产系统和PPRC控制系统。PLEXT有两个成员系统和两个CouplingFacility，用于SDM系统。磁盘系统两台ESS800：一台有1TB存储空间,8个CU,每个CU有27个3390-3和6个3390-9的卷，有16GBCache和1GBNVS。一台有1TB存储空间，5个CU，每个CU有48个3390-3和10个3390-9的卷，有16GBCache和1GBNVS。微码：2.4.04.0045两台DS8000：一台有1TB存储空间，8个CU（跨6个Rack），每个CU有27个3390-3和6个3390-9的卷，用于生产系统；有64GBCache和2GBNVS。一台有约1TB存储空间，8个CU（跨4个Rack），每个CU有27个3390-3和5个3390-9的卷，有64GBCache和2GBNVS。微码：5.1.00.02842)软件环境生产系统和PPRC控制系统：z/OSV1.5；DB2forz/OSV7.1；CICSTSforz/OSV2.3;NetViewforz/OSV5.1；SAforz/OSV2.2；GDPS/PPRCV3.2。SDM系统：z/OSV1.6；NetViewforz/OSV5.1；SAforz/OSV2.3；GDPS/XRCV3.3；XRCPerformanceMonitorV1.1。3)配置一拓扑图4)配置二拓扑图*注：配置三中的远程异地磁盘系统优于生产系统的磁盘系统，该配置仅作为观察XRC的对比参考。工具说明1)压力模拟工具DB2Reorg批量DB2的表空间数据集分布在16个3390-3的卷上,DB2activelog数据集分布在8个3390-9的卷上；每次执行作业对4个表空间同时进行Reorg;每个表都根据不同的键值进行2次Reorg；每个表空间包含5M个记录,因此总记录数是20M;平均记录长度是512字节，其中最后一个字段为可变长字符VARCHAR类型。对于批量作业主要考量处理时间（BatchDuration）和IO响应时间（IOResponseTime）。DASTTool一个驱动I/O的批量工具，用于辅助模拟IO压力；调用汇编来对磁盘进行底层的I/O操作；将该工具参数设置为“一读加一写”模式执行两遍，对跨8个CU的16个3390-3卷进行I/O操作,每次I/O操作的时间间隔是2毫秒。CICSAccessVSAM模拟CICS访问VSAM文件的联机交易；总共80个作业运行在同一Sysplex中的两个成员系统上,每个成员系统有两个AOR和两个TOR;每个作业模拟十万个顺序交易,总共模拟八百万个交易；每个交易对VSAM文件有3个I/O操作,两次读和一次写；总共持续约100分钟,每秒交易量达1000笔/秒。对于该应用主要考量每秒交易处理量（TransactionRate）和交易响应时间（TransactionResponseTime）。2)数据收集工具RMF和RMFMagic每分钟采样SMF类型70-79和42的数据，抽取每5分钟的均值生成RMF报告。RMFMagic是数据分析工具,属于IntelliMagic公司的版权软件产品；根据RMF数据产生相应的DSS,Cache,StorageGroup和Device的统计数据并可以导入到Excel表或HTML中。XRCPerformanceMonitorXPM监控XRC的活动情况,以确定XRC的瓶颈/问题；通过ISPF屏幕监控SDM内部操作的情况,其历史数据可以被下载到本地PC导入Excel,然后加以分析；并且通过XPMEXCT和XRCHKVOL观察发生超过Delay阀值的情况和发生Pacing卷的情况。JOBlog记录批量作业的耗...
