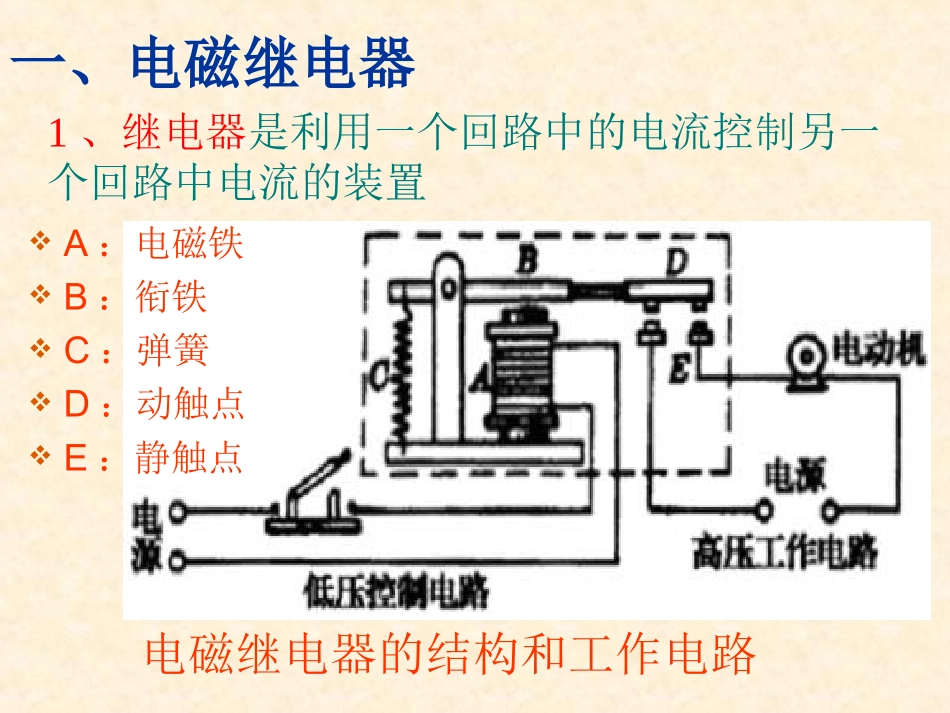

7.4电磁继电器一、电磁继电器电磁继电器的结构和工作电路A：电磁铁B：衔铁C：弹簧D：动触点E：静触点1、继电器是利用一个回路中的电流控制另一个回路中电流的装置闭合开关K，电磁继电器开始工作，衔铁被电磁铁吸引，接通高压工作电路，电动机开始工作，灯泡L熄灭.当打开开关K时，电磁继电器停止工作灯泡L发光.2、电磁继电器的工作原理电磁铁通电时，把衔铁吸下来使D和E接触，工作电路闭合．电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路．3、实质：电磁继电器就是利用电磁铁控制工作电路通断的开关．1、使用电磁继电器可以用低电压、低电流来控制高电压、高电流。使人们避免直接接触和操纵高电压、高电流的开关，而产生危险！二、电磁继电器优点2、自动化控制（水位自动报警器、自动温控箱）3、远距离操纵（工作场所温度高或环境恶劣时）三、电磁继电器的应用1、防讯报警器2、水位自动报警器3、温度自动报警器防盗报警装置：指示灯警铃
