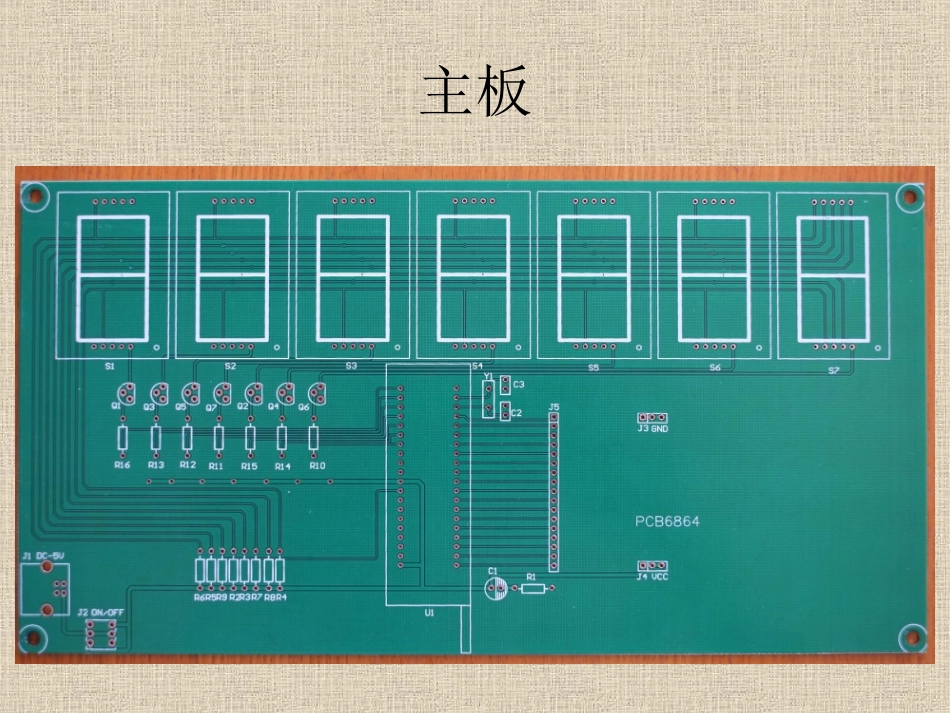

自制传感器系统主板的焊接主板材料(更正为1
5寸数码管，30P电容)先把管座焊接到主板上（工厂失误，只能焊在表面了，再加上热熔胶挺稳固的）先把管座焊接到主板上（工厂失误，只能焊在表面了，再加上热熔胶也很稳固）固定电阻及三极管焊接好并剪掉过长的管脚然后到晶振及30P电容晶振可以考虑用晶振座以便换，怕麻烦可以直接焊上然后是排座然后是排座，最后把数码管焊上主板完成扩展板的制作把15*9cm万能板按红线等分4份把排针按图分好把排针按图焊接好做一个超声波测距严格按图放置排针按图焊接背面连接好超声波传感器给单片机写上程序，接上扩展板，一切正常
做一个温度传感器严格按图放置排针为温度传感接上一个4
7K的上拉电阻按图焊接背面给单片机写上程序，连接好温度传感器便可进行测温，保证全班同学都能看到学校那台老冰箱可谓老当益壮
发神经永不停歇地制冷
做冰熔化实验就是爽
迟点和再各位分享其他传感器的制作
