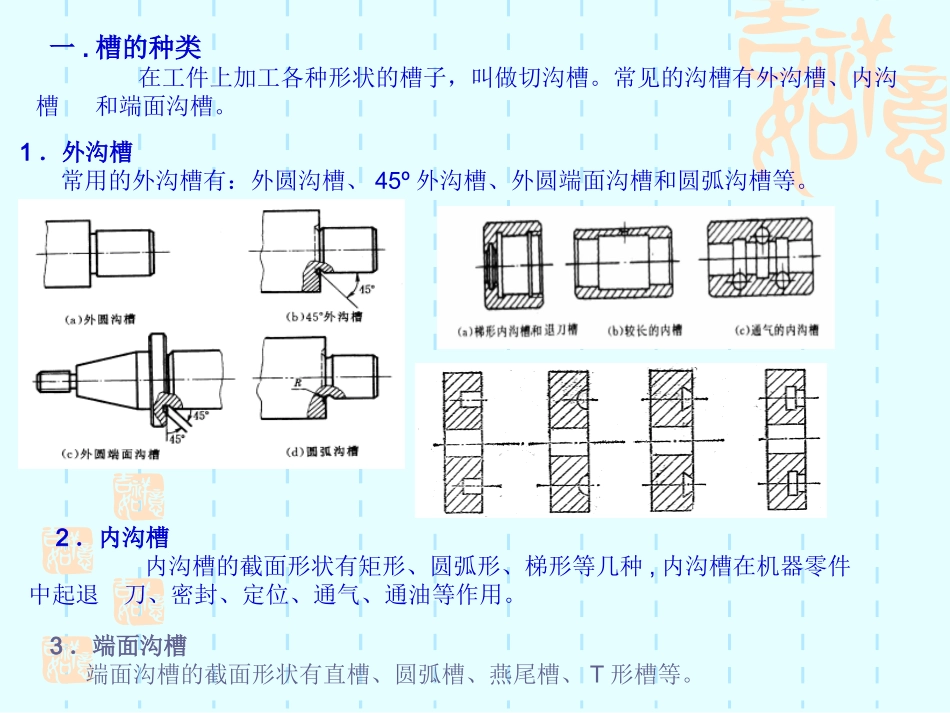

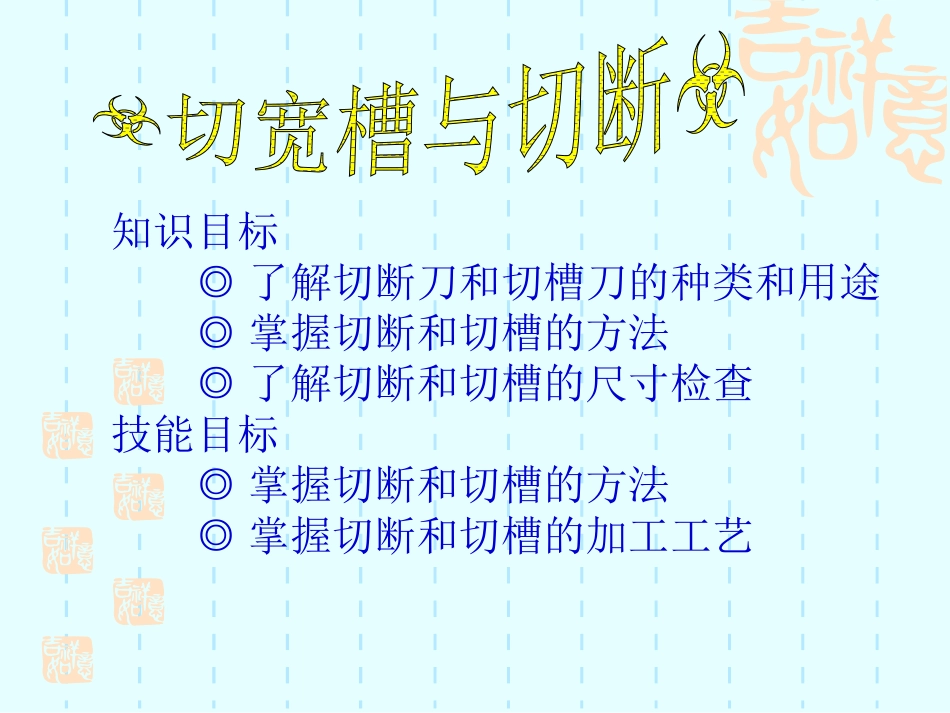

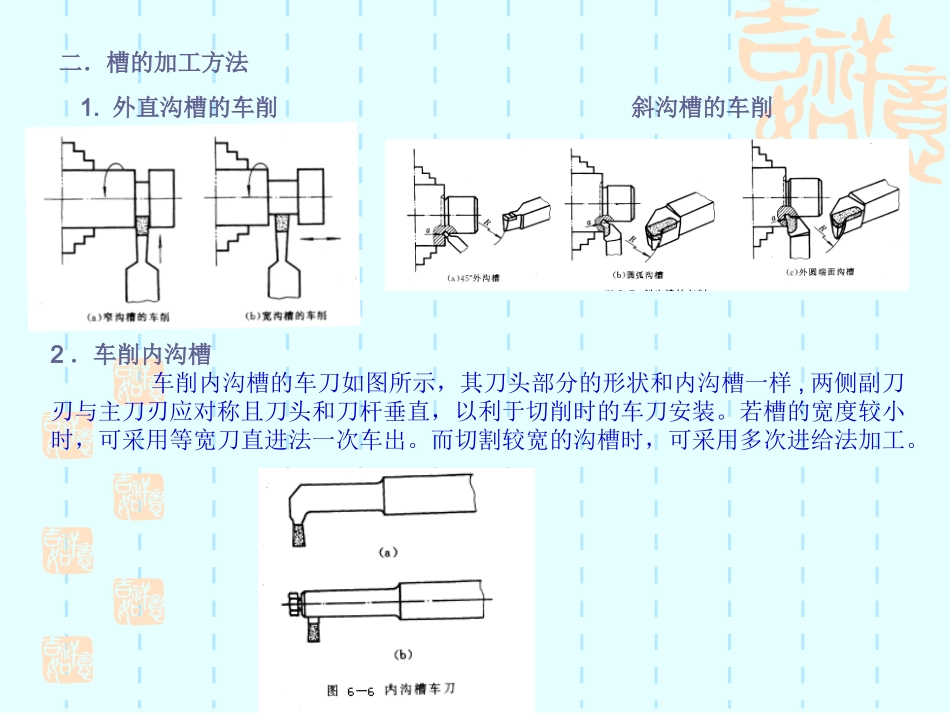

知识目标◎了解切断刀和切槽刀的种类和用途◎掌握切断和切槽的方法◎了解切断和切槽的尺寸检查技能目标◎掌握切断和切槽的方法◎掌握切断和切槽的加工工艺一.槽的种类在工件上加工各种形状的槽子，叫做切沟槽。常见的沟槽有外沟槽、内沟槽和端面沟槽。1．外沟槽常用的外沟槽有：外圆沟槽、45º外沟槽、外圆端面沟槽和圆弧沟槽等。2．内沟槽内沟槽的截面形状有矩形、圆弧形、梯形等几种,内沟槽在机器零件中起退刀、密封、定位、通气、通油等作用。3．端面沟槽端面沟槽的截面形状有直槽、圆弧槽、燕尾槽、T形槽等。二．槽的加工方法1.外直沟槽的车削斜沟槽的车削2．车削内沟槽车削内沟槽的车刀如图所示，其刀头部分的形状和内沟槽一样,两侧副刀刃与主刀刃应对称且刀头和刀杆垂直，以利于切削时的车刀安装。若槽的宽度较小时，可采用等宽刀直进法一次车出。而切割较宽的沟槽时，可采用多次进给法加工。3．车削端面沟槽（1）车削端面直槽若槽的精度要求不高，宽度较小、较浅的直槽时,通常采用等宽刀直进法一次车出。如果精度较高,通常采用先粗切，后精切的方法进行。切割较宽的平而沟槽,可采用多次直进法切割。圆弧沟槽的车削与车直槽相似，只是刀具几何形状不同。（2）车削T形槽车削T形槽时，可先用端面直槽刀车出直槽，再用左、右弯头刀分别车出内外侧沟槽。（3）车削燕尾槽车削燕尾槽的方法与T形槽相似。三、沟槽尺寸的测量1．外沟槽的测量2．内沟槽的测量3．端面沟槽的测量四．切断在切削加工中,若工件较长，需按要求切断后再车削；或者在车削完成后需把工件从原材料上切割下来。这样的加工方法叫切断。1．切断刀切断刀和直槽刀几何形状相似，刀头部分长度由加工工件的切深确定。一般比工件切削深度长2～3㎜。主切削刃的宽度可由经验公式a≈(0.5～0.6)确定d2．切断方法（1）切断直径不大的工件可用直进法直接切断。（2）直径较大的工件可用左右进给法或用反切刀加工见下图。切槽与切断练习1.零件图操作注意事项:1.切断刀一定要磨的对称，以防车削时受力不均而产生偏斜。2.安装时切断刀不要伸出过长，主切削刃应与工件中心等高。2、.操作步骤及工艺流程卡序号工种加工内容刀具或工具切削用量1下料坯料规格：Φ30mmX60mm下料切割机2车削1、夹材料，伸长60mm，校正夹紧。2、车端面，车平即可。45º硬质合金端面刀n=560r/min，f=手动3车削粗、精车外圆90o硬质合金车刀n=560——1120r/min，f=0.1——0.2mm/r4车削用外圆刀在外圆上刻线，依次为5.5mm、19.5mm。90o硬质合金车刀n=560r/min5车削在两刻线之间切槽，使得槽底的直径为24.5mm，并逐渐找正切槽刀。切槽刀n=210r/min，f=手动6车削精切槽，保证长度5mm，槽宽15mm，最后是槽底的直径为切槽刀n=105r/min7车削倒角1X45°(3处)，0.5X45°45º硬质合金端面刀(n=560r/min).1mm0252803.00-mmX03.00-24
