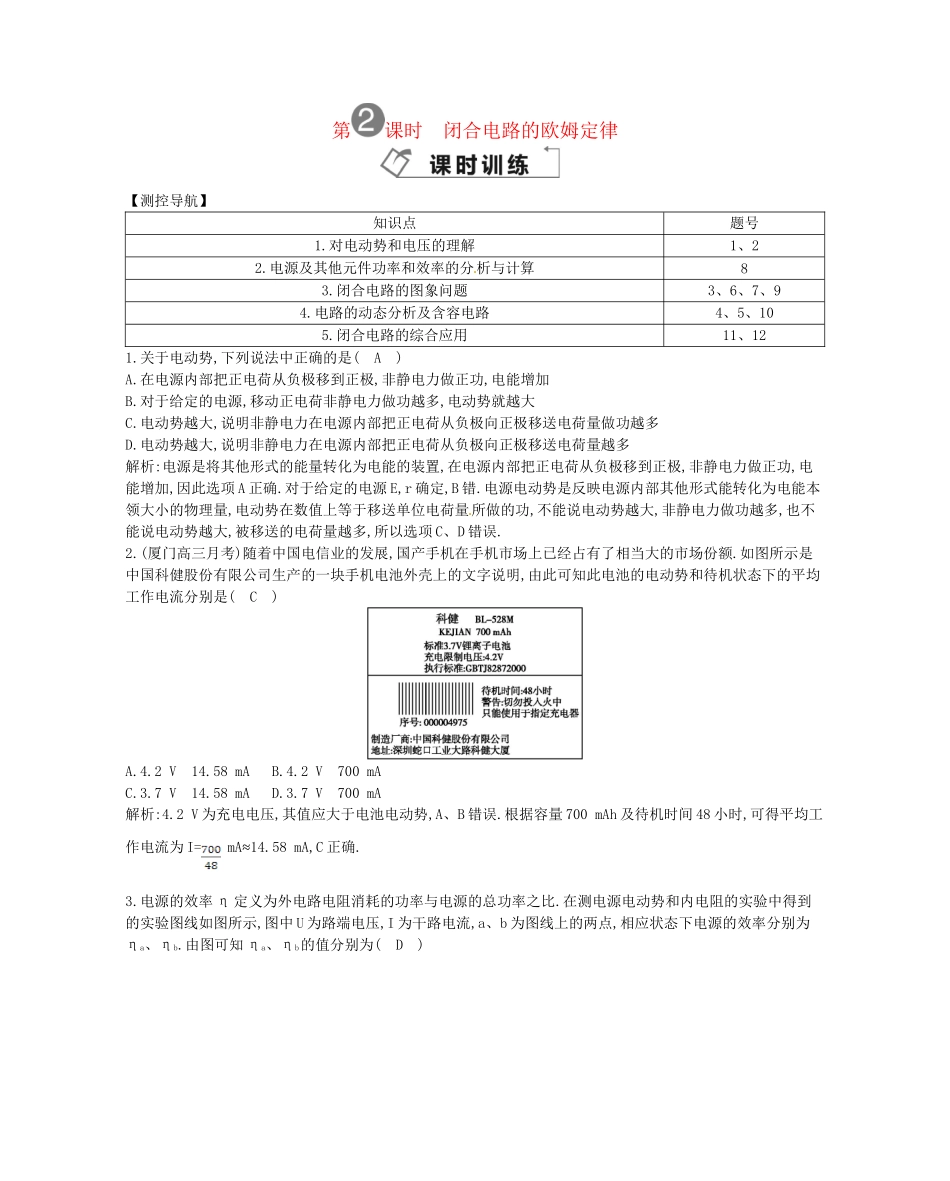

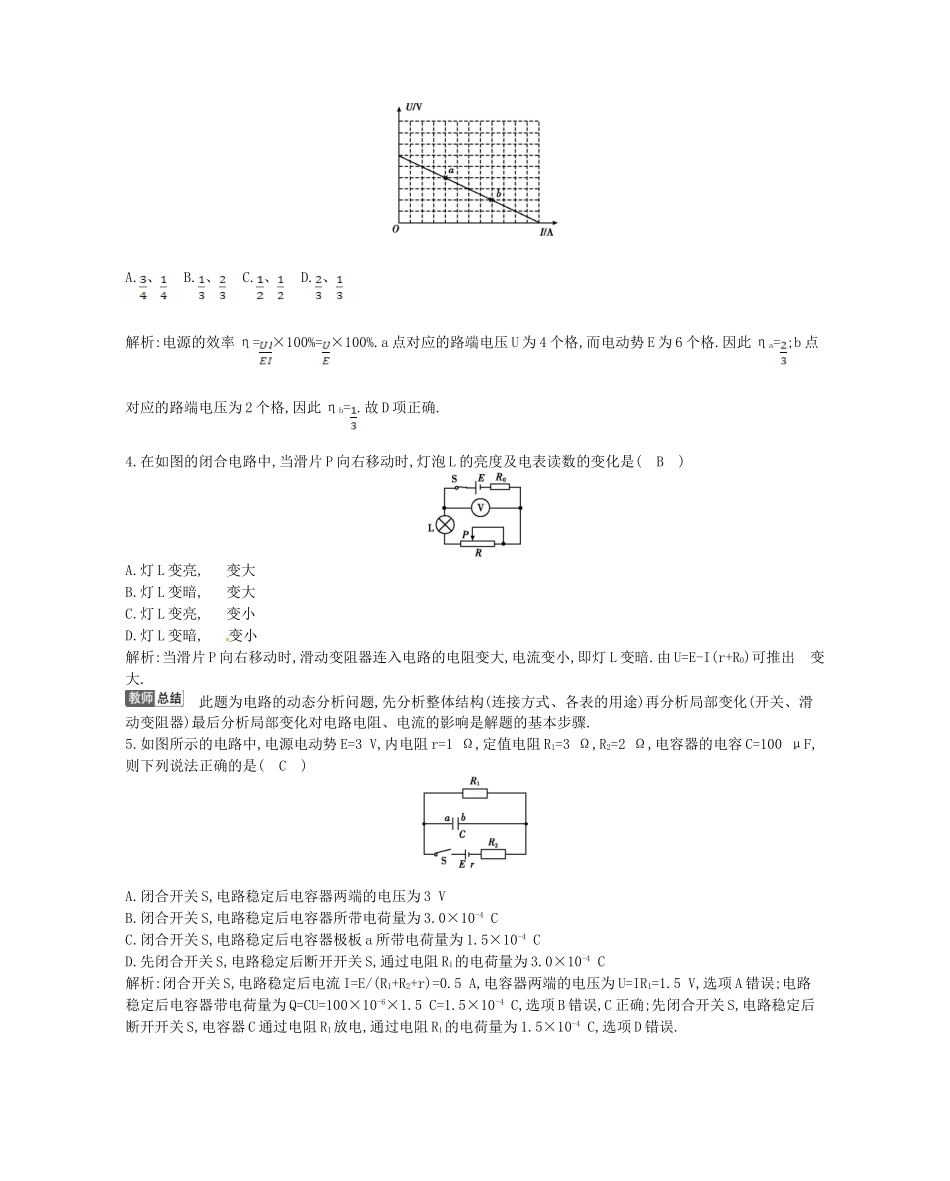

第课时闭合电路的欧姆定律【测控导航】知识点题号1.对电动势和电压的理解1、22.电源及其他元件功率和效率的分析与计算83.闭合电路的图象问题3、6、7、94.电路的动态分析及含容电路4、5、105.闭合电路的综合应用11、121.关于电动势,下列说法中正确的是(A)A.在电源内部把正电荷从负极移到正极,非静电力做正功,电能增加B.对于给定的电源,移动正电荷非静电力做功越多,电动势就越大C.电动势越大,说明非静电力在电源内部把正电荷从负极向正极移送电荷量做功越多D.电动势越大,说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多解析:电源是将其他形式的能量转化为电能的装置,在电源内部把正电荷从负极移到正极,非静电力做正功,电能增加,因此选项A正确.对于给定的电源E,r确定,B错.电源电动势是反映电源内部其他形式能转化为电能本领大小的物理量,电动势在数值上等于移送单位电荷量所做的功,不能说电动势越大,非静电力做功越多,也不能说电动势越大,被移送的电荷量越多,所以选项C、D错误.2.(厦门高三月考)随着中国电信业的发展,国产手机在手机市场上已经占有了相当大的市场份额.如图所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明,由此可知此电池的电动势和待机状态下的平均工作电流分别是(C)A.4.2V14.58mAB.4.2V700mAC.3.7V14.58mAD.3.7V700mA解析:4.2V为充电电压,其值应大于电池电动势,A、B错误.根据容量700mAh及待机时间48小时,可得平均工作电流为I=mA≈14.58mA,C正确.3.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示,图中U为路端电压,I为干路电流,a、b为图线上的两点,相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为(D)A.、B.、C.、D.、解析:电源的效率η=×100%=×100%.a点对应的路端电压U为4个格,而电动势E为6个格.因此ηa=;b点对应的路端电压为2个格,因此ηb=.故D项正确.4.在如图的闭合电路中,当滑片P向右移动时,灯泡L的亮度及电表读数的变化是(B)A.灯L变亮,变大B.灯L变暗,变大C.灯L变亮,变小D.灯L变暗,变小解析:当滑片P向右移动时,滑动变阻器连入电路的电阻变大,电流变小,即灯L变暗.由U=E-I(r+R0)可推出变大.此题为电路的动态分析问题,先分析整体结构(连接方式、各表的用途)再分析局部变化(开关、滑动变阻器)最后分析局部变化对电路电阻、电流的影响是解题的基本步骤.5.如图所示的电路中,电源电动势E=3V,内电阻r=1Ω,定值电阻R1=3Ω,R2=2Ω,电容器的电容C=100μF,则下列说法正确的是(C)A.闭合开关S,电路稳定后电容器两端的电压为3VB.闭合开关S,电路稳定后电容器所带电荷量为3.0×10-4CC.闭合开关S,电路稳定后电容器极板a所带电荷量为1.5×10-4CD.先闭合开关S,电路稳定后断开开关S,通过电阻R1的电荷量为3.0×10-4C解析:闭合开关S,电路稳定后电流I=E/(R1+R2+r)=0.5A,电容器两端的电压为U=IR1=1.5V,选项A错误;电路稳定后电容器带电荷量为Q=CU=100×10-6×1.5C=1.5×10-4C,选项B错误,C正确;先闭合开关S,电路稳定后断开开关S,电容器C通过电阻R1放电,通过电阻R1的电荷量为1.5×10-4C,选项D错误.6.如图所示,直线A是电源的路端电压和干路电流的关系图线,直线B、C分别是电阻R1、R2的两端电压与电流的关系图线,若将这两个电阻分别接到该电源上,则(A)A.R1接在电源上时,电源的效率高B.R2接在电源上时,电源的效率高C.R1接在电源上时,电源的输出功率大D.电源的输出功率一样大解析:电源的效率η===,由于UB>UC,故R1接在电源上时,电源的效率高,A项正确,B项错误;将电阻接在电源上,电阻的UI图象与电源两端电压与电流关系图象的交点,表示将这个电阻接到此电源上的输出电压和电流,从图象中只可看出电流的数值,由于图线的斜率等于电阻的阻值,由图象可知,R2与电源的内阻相等,所以接在电源上时,R2比R1消耗功率大,故C、D错.7.(年乌鲁木齐高三诊断)如图所示电路,电源内阻不可忽略,R0为定值电阻,开关S闭合后,滑动变阻器滑片P置于滑动变阻器的中点时,电压表示数为8V,当滑片从中点向b端移动距离s后,电压表示数变为6V;滑片从中点向a端移动距离s后,电压表示数为(D)A.9VB.10VC.11VD.12V解析:①设电源电动...
