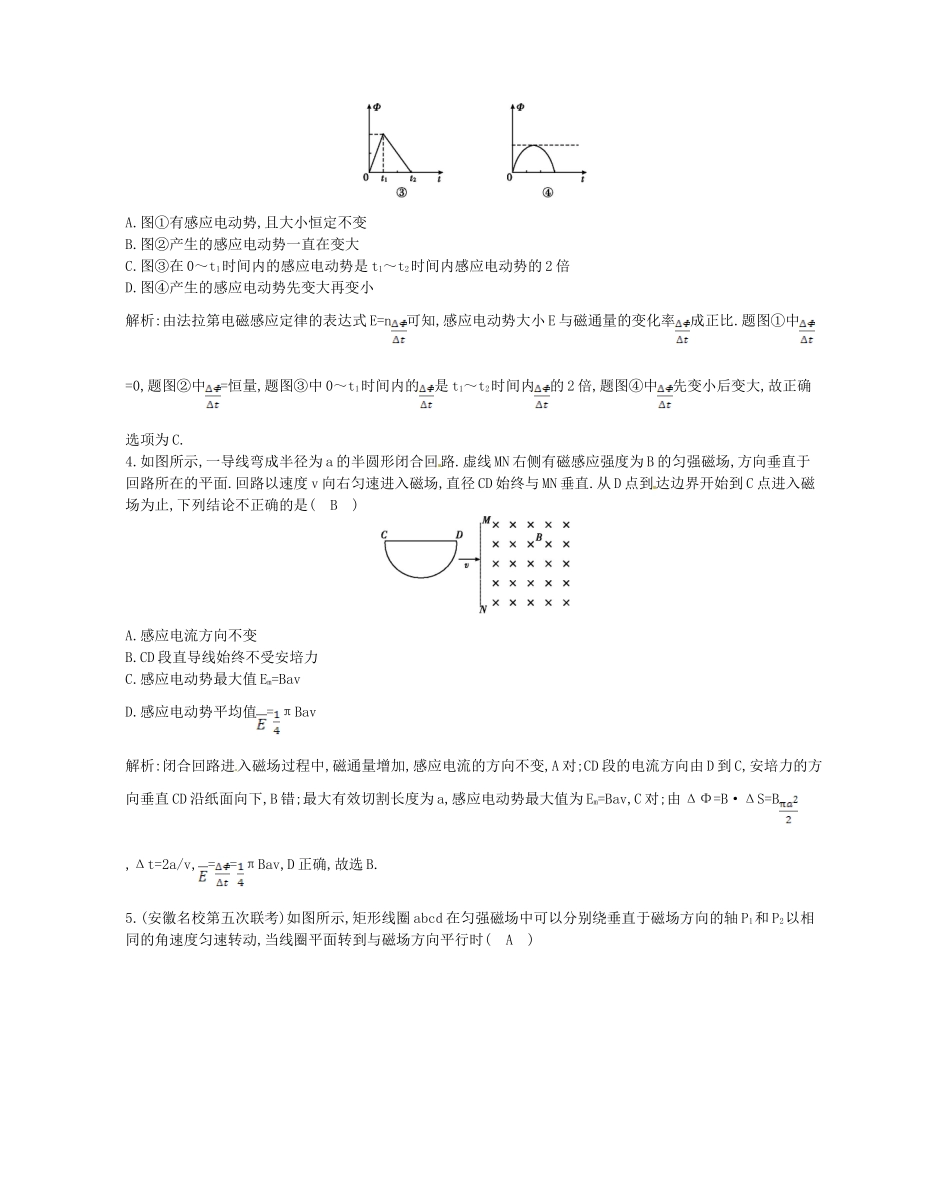

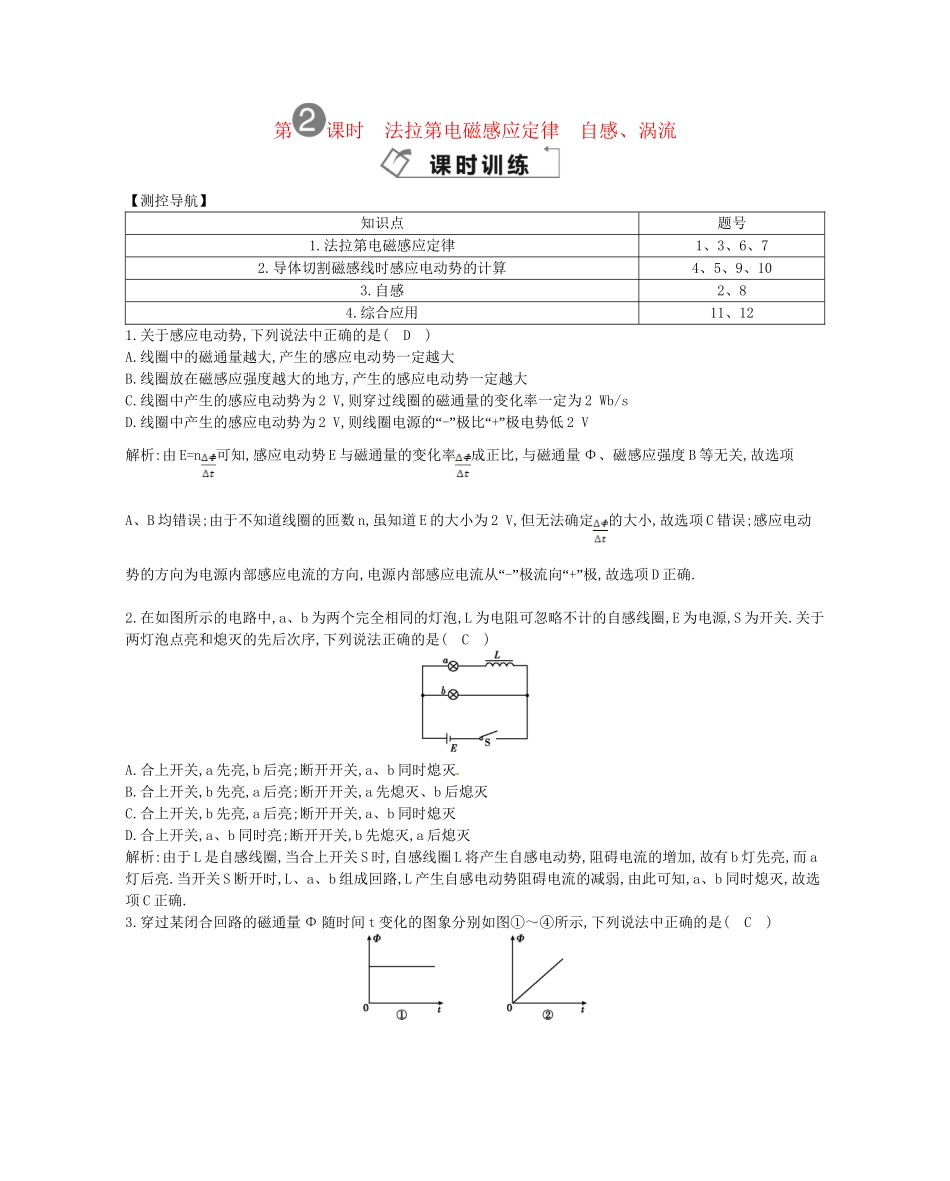

第课时法拉第电磁感应定律自感、涡流【测控导航】知识点题号1.法拉第电磁感应定律1、3、6、72.导体切割磁感线时感应电动势的计算4、5、9、103.自感2、84.综合应用11、121.关于感应电动势,下列说法中正确的是(D)A.线圈中的磁通量越大,产生的感应电动势一定越大B.线圈放在磁感应强度越大的地方,产生的感应电动势一定越大C.线圈中产生的感应电动势为2V,则穿过线圈的磁通量的变化率一定为2Wb/sD.线圈中产生的感应电动势为2V,“则线圈电源的-”“极比+”极电势低2V解析:由E=n可知,感应电动势E与磁通量的变化率成正比,与磁通量Φ、磁感应强度B等无关,故选项A、B均错误;由于不知道线圈的匝数n,虽知道E的大小为2V,但无法确定的大小,故选项C错误;感应电动势的方向为电源内部感应电流的方向,“电源内部感应电流从-”“极流向+”极,故选项D正确.2.在如图所示的电路中,a、b为两个完全相同的灯泡,L为电阻可忽略不计的自感线圈,E为电源,S为开关.关于两灯泡点亮和熄灭的先后次序,下列说法正确的是(C)A.合上开关,a先亮,b后亮;断开开关,a、b同时熄灭B.合上开关,b先亮,a后亮;断开开关,a先熄灭、b后熄灭C.合上开关,b先亮,a后亮;断开开关,a、b同时熄灭D.合上开关,a、b同时亮;断开开关,b先熄灭,a后熄灭解析:由于L是自感线圈,当合上开关S时,自感线圈L将产生自感电动势,阻碍电流的增加,故有b灯先亮,而a灯后亮.当开关S断开时,L、a、b组成回路,L产生自感电动势阻碍电流的减弱,由此可知,a、b同时熄灭,故选项C正确.3.穿过某闭合回路的磁通量Φ随时间t变化的图象分别如图①～④所示,下列说法中正确的是(C)A.图①有感应电动势,且大小恒定不变B.图②产生的感应电动势一直在变大C.图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D.图④产生的感应电动势先变大再变小解析:由法拉第电磁感应定律的表达式E=n可知,感应电动势大小E与磁通量的变化率成正比.题图①中=0,题图②中=恒量,题图③中0～t1时间内的是t1～t2时间内的2倍,题图④中先变小后变大,故正确选项为C.4.如图所示,一导线弯成半径为a的半圆形闭合回路.虚线MN右侧有磁感应强度为B的匀强磁场,方向垂直于回路所在的平面.回路以速度v向右匀速进入磁场,直径CD始终与MN垂直.从D点到达边界开始到C点进入磁场为止,下列结论不正确的是(B)A.感应电流方向不变B.CD段直导线始终不受安培力C.感应电动势最大值Em=BavD.感应电动势平均值=πBav解析:闭合回路进入磁场过程中,磁通量增加,感应电流的方向不变,A对;CD段的电流方向由D到C,安培力的方向垂直CD沿纸面向下,B错;最大有效切割长度为a,感应电动势最大值为Em=Bav,C对;由ΔΦ=B·ΔS=B,Δt=2a/v,==πBav,D正确,故选B.5.(安徽名校第五次联考)如图所示,矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动,当线圈平面转到与磁场方向平行时(A)A.线圈绕P1转动时的电流等于绕P2转动时的电流B.线圈绕P1转动时的电动势小于绕P2转动时的电动势C.线圈绕P1和P2转动时电流的方向相同,都是a→b→c→dD.线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力解析:线圈绕P1转动时的电流和电动势与线圈绕P2转动时的电流和电动势相同,当线圈平面转到与磁场方向平行时,电动势最大,Emax=BSω,电流也最大,选项A正确,B错误;由右手定则可知线圈绕P1和P2转动时电流的方向相同,都是b→a→d→c,选项C错误;由F=BIL可知线圈绕P1转动时dc边受到的安培力等于绕P2转动时dc边受到的安培力,选项D错误.6.(云南省部分名校第二次统一考试)如图,在竖直向下的匀强磁场中,将一水平放置的金属棒水平抛出,在整个过程中不计空气阻力,则金属棒在空中飞行过程中产生的感应电动势大小(C)A.逐渐增大B.逐渐减小C.保持不变D.无法判断解析:金属棒水平抛出后,只受重力作用,做平抛运动,水平方向切割磁感线的有效分速度保持不变,金属棒产生的感应电动势大小保持不变,故C正确.7.(济南高三期末)如图所示,两块相距为d的水平放置的金属板组成一平行板电容器,用导线、开关S将其与一个n匝的线圈连接,线圈置于方向竖直向上的均匀变化的磁场中,两板间放一台小压力传感器,压力传感器上表面绝缘且水平,在其上表面静止放置一个质量...
