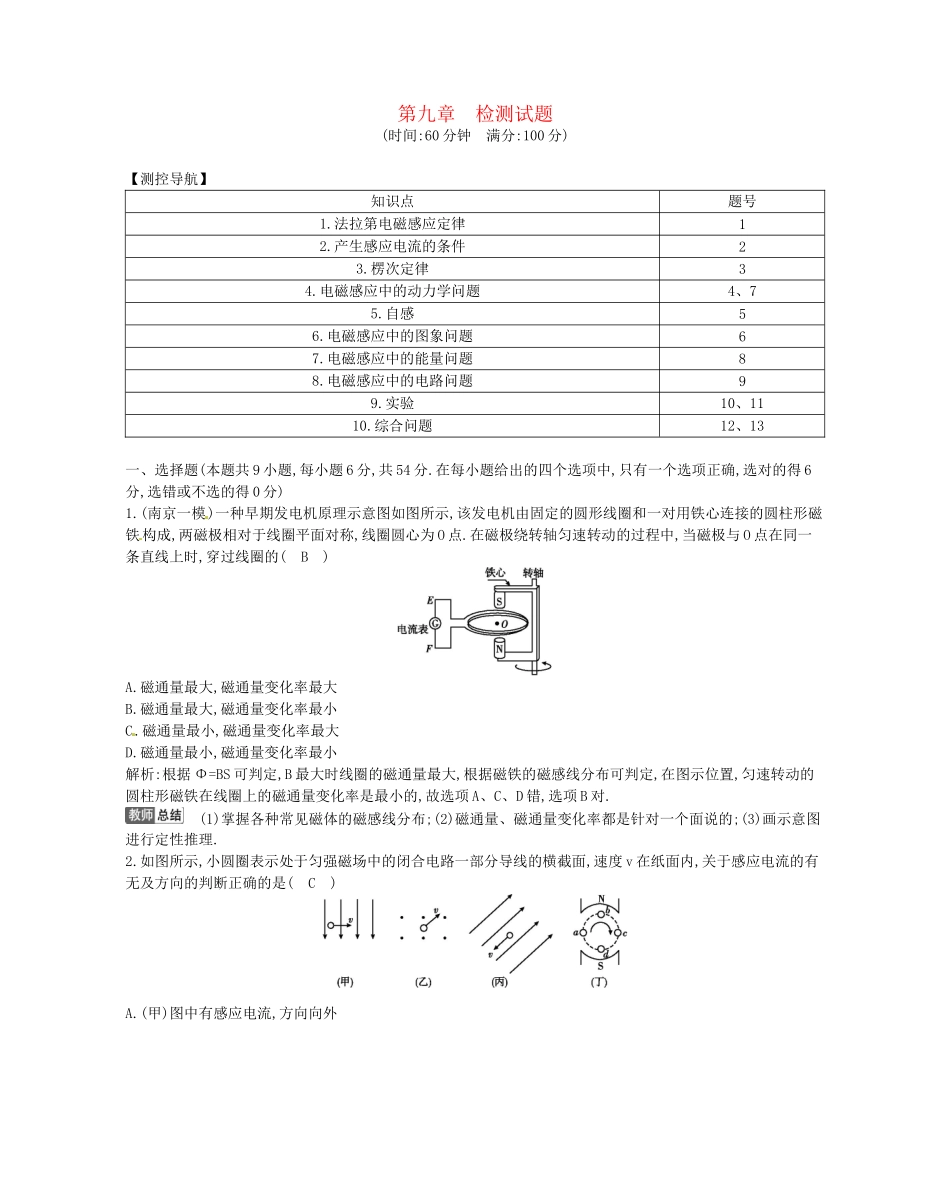

第九章检测试题(时间:60分钟满分:100分)【测控导航】知识点题号1.法拉第电磁感应定律12.产生感应电流的条件23.楞次定律34.电磁感应中的动力学问题4、75.自感56.电磁感应中的图象问题67.电磁感应中的能量问题88.电磁感应中的电路问题99.实验10、1110.综合问题12、13一、选择题(本题共9小题,每小题6分,共54分.在每小题给出的四个选项中,只有一个选项正确,选对的得6分,选错或不选的得0分)1.(南京一模)一种早期发电机原理示意图如图所示,该发电机由固定的圆形线圈和一对用铁心连接的圆柱形磁铁构成,两磁极相对于线圈平面对称,线圈圆心为O点.在磁极绕转轴匀速转动的过程中,当磁极与O点在同一条直线上时,穿过线圈的(B)A.磁通量最大,磁通量变化率最大B.磁通量最大,磁通量变化率最小C.磁通量最小,磁通量变化率最大D.磁通量最小,磁通量变化率最小解析:根据Φ=BS可判定,B最大时线圈的磁通量最大,根据磁铁的磁感线分布可判定,在图示位置,匀速转动的圆柱形磁铁在线圈上的磁通量变化率是最小的,故选项A、C、D错,选项B对.(1)掌握各种常见磁体的磁感线分布;(2)磁通量、磁通量变化率都是针对一个面说的;(3)画示意图进行定性推理.2.如图所示,小圆圈表示处于匀强磁场中的闭合电路一部分导线的横截面,速度v在纸面内,关于感应电流的有无及方向的判断正确的是(C)A.(甲)图中有感应电流,方向向外B.(乙)图中有感应电流,方向向外C.(丙)图中无感应电流D.(丁)图中a、b、c、d四位置上均无感应电流解析:(甲)图中导线切割磁感线,根据右手定则,可知电流方向向里,A错误;(乙)、(丙)图中导线不切割磁感线,无感应电流,B错误,C正确;(丁)图中导线在b、d位置切割磁感线,有感应电流,在a、c位置速度与磁感线方向平行,不切割磁感线,无感应电流,D错误.3.竖直放置的螺线管与导线abcd构成回路,导线所围区域内有一垂直纸面向里的变化的匀强磁场,螺线管下方水平桌面上有一导体圆环.导线abcd所围区域内磁场的磁感应强度按下列哪一幅图线所表示的方式变化时,导体圆环将受到向下的磁场作用力(B)解析:题图A中,逐渐减小,由法拉第电磁感应定律E=n=nS可知,线圈中产生的感应电动势逐渐减小,线圈中的感应电流逐渐减小,感应电流产生的磁场逐渐减弱,穿过导体圆环的磁通量逐渐减小,由楞次定律可知,导体圆环受到向上的磁场作用力才会阻碍磁通量的减小,同理分析可得,题图B中的磁场能使导体圆环受到向下的磁场作用力,故选项A错误,B正确;题图C、D中,磁感应强度B随时间t均匀变化,线圈中产生恒定的感应电动势和感应电流,导体圆环中不再产生感应电流,它不受磁场的作用力,故选项C、D均错误.4.(西城二模)一个足够长的竖直放置的磁铁结构如图(乙)所示.在图(甲)中磁铁的两个磁极分别为同心的圆形和圆环形.在两极之间的缝隙中,存在辐射状的磁场,磁场方向水平向外,某点的磁感应强度大小与该点到磁极中心轴的距离成反比.用横截面积一定的细金属丝制成的圆形单匝线圈,从某高度被无初速释放,在磁极缝隙间下落的过程中,线圈平面始终水平且保持与磁极共轴.线圈被释放后(D)A.线圈中没有感应电流,线圈做自由落体运动B.在图(甲)俯视图中,线圈中感应电流沿逆时针方向C.线圈有最大速度,线圈半径越大,最大速度越小D.线圈有最大速度,线圈半径越大,最大速度越大解析:将圆形单匝线圈分割成无数小段,线圈在磁极缝隙间下落的过程中,每一小段都切割磁感线,因此,闭合线圈中会产生感应电流,由右手定则判断可知,感应电流沿顺时针方向(题图(甲)俯视图),所受安培力与其运动方向相反,线圈不做自由落体运动,故选项A、B均错误;设线圈半径为r,则感应电动势大小E=B·2πr·v=2πBrv,感应电流大小I=,线圈电阻R=ρ,其中S为线圈金属丝的横截面积,安培力大小F=BI·2πr,联立解得F=,若线圈金属丝的密度为ρ',则当安培力与重力平衡时线圈的速度达到最大,即=ρ'·2πr·Sg,解得vm=,因线圈半径越大,其所在处的磁感应强度B越小,故vm越大,选项C错误,D正确.5.如图所示,电路中A、B是规格相同的灯泡,L是电阻可忽略不计的电感线圈,那么(A)A.合上S,A、B一起亮,然后A变暗后熄灭B.合上S,B先亮,A逐渐变亮,最后A、B一样亮C.断开S,A立即熄灭,B由亮变暗后熄灭D.断开S,A、B都立即熄灭解析:合上S,由于L的自感作...
