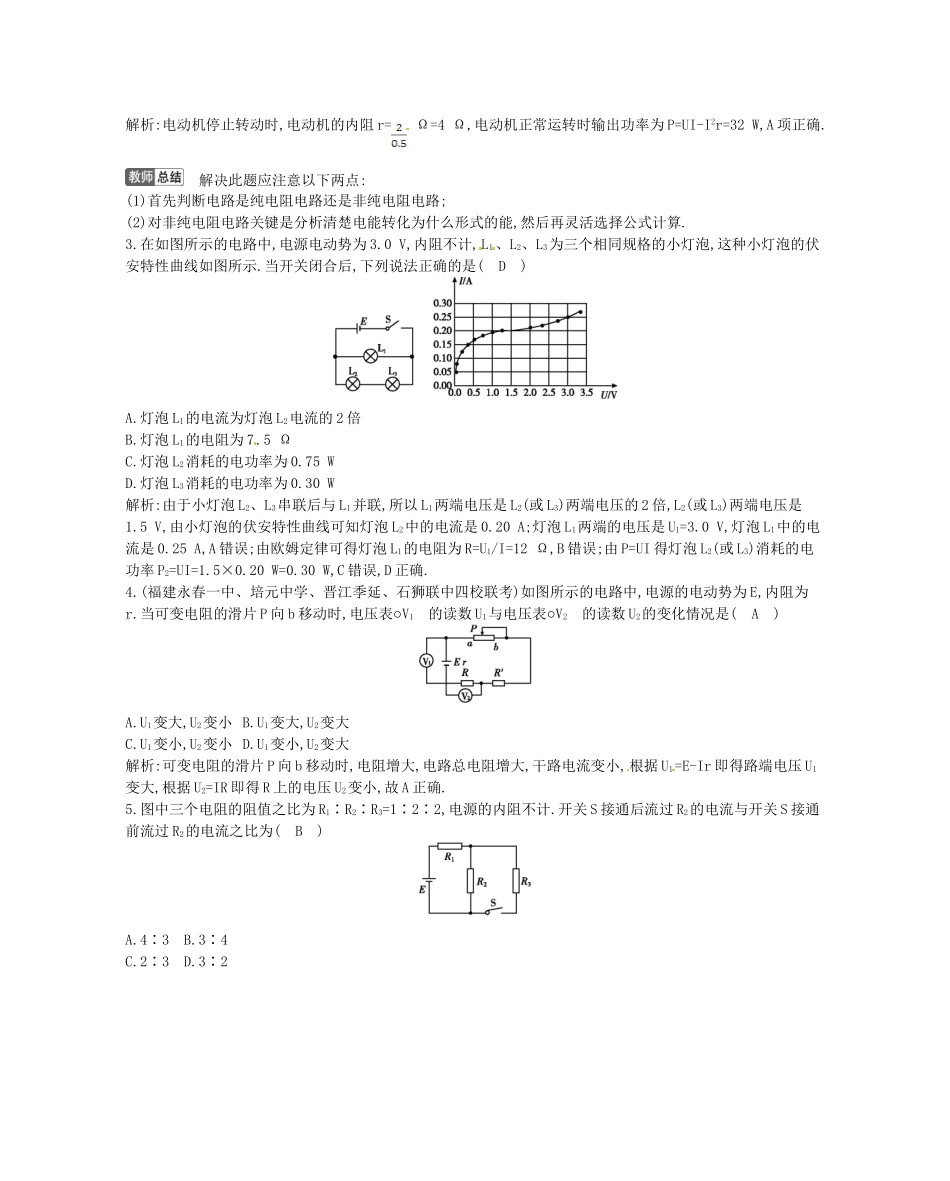

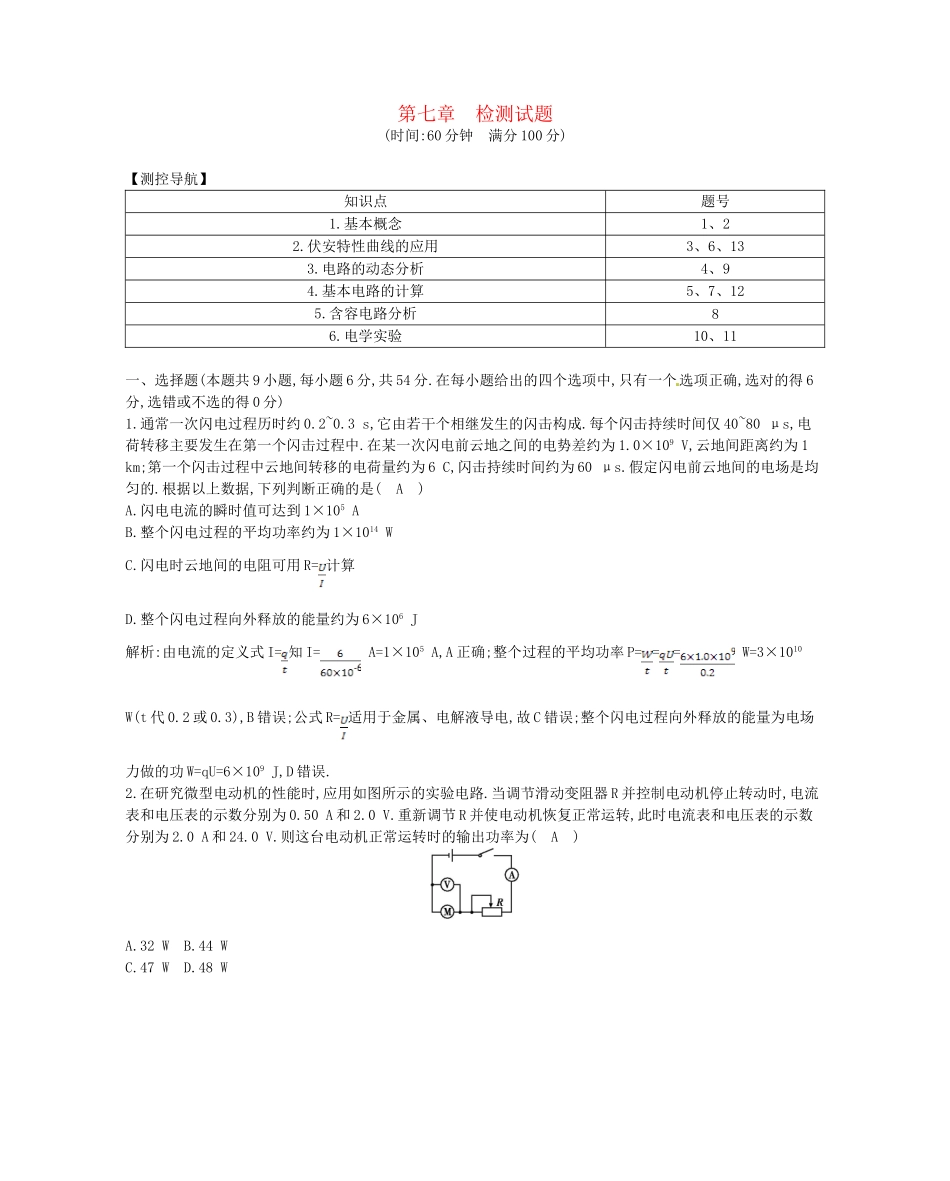

第七章检测试题(时间:60分钟满分100分)【测控导航】知识点题号1.基本概念1、22.伏安特性曲线的应用3、6、133.电路的动态分析4、94.基本电路的计算5、7、125.含容电路分析86.电学实验10、11一、选择题(本题共9小题,每小题6分,共54分.在每小题给出的四个选项中,只有一个选项正确,选对的得6分,选错或不选的得0分)1.通常一次闪电过程历时约0.2~0.3s,它由若干个相继发生的闪击构成.每个闪击持续时间仅40~80μs,电荷转移主要发生在第一个闪击过程中.在某一次闪电前云地之间的电势差约为1.0×109V,云地间距离约为1km;第一个闪击过程中云地间转移的电荷量约为6C,闪击持续时间约为60μs.假定闪电前云地间的电场是均匀的.根据以上数据,下列判断正确的是(A)A.闪电电流的瞬时值可达到1×105AB.整个闪电过程的平均功率约为1×1014WC.闪电时云地间的电阻可用R=计算D.整个闪电过程向外释放的能量约为6×106J解析:由电流的定义式I=知I=A=1×105A,A正确;整个过程的平均功率P===W=3×1010W(t代0.2或0.3),B错误;公式R=适用于金属、电解液导电,故C错误;整个闪电过程向外释放的能量为电场力做的功W=qU=6×109J,D错误.2.在研究微型电动机的性能时,应用如图所示的实验电路.当调节滑动变阻器R并控制电动机停止转动时,电流表和电压表的示数分别为0.50A和2.0V.重新调节R并使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0A和24.0V.则这台电动机正常运转时的输出功率为(A)A.32WB.44WC.47WD.48W解析:电动机停止转动时,电动机的内阻r=Ω=4Ω,电动机正常运转时输出功率为P=UI-I2r=32W,A项正确.解决此题应注意以下两点:(1)首先判断电路是纯电阻电路还是非纯电阻电路;(2)对非纯电阻电路关键是分析清楚电能转化为什么形式的能,然后再灵活选择公式计算.3.在如图所示的电路中,电源电动势为3.0V,内阻不计,L1、L2、L3为三个相同规格的小灯泡,这种小灯泡的伏安特性曲线如图所示.当开关闭合后,下列说法正确的是(D)A.灯泡L1的电流为灯泡L2电流的2倍B.灯泡L1的电阻为7.5ΩC.灯泡L2消耗的电功率为0.75WD.灯泡L3消耗的电功率为0.30W解析:由于小灯泡L2、L3串联后与L1并联,所以L1两端电压是L2(或L3)两端电压的2倍,L2(或L3)两端电压是1.5V,由小灯泡的伏安特性曲线可知灯泡L2中的电流是0.20A;灯泡L1两端的电压是U1=3.0V,灯泡L1中的电流是0.25A,A错误;由欧姆定律可得灯泡L1的电阻为R=U1/I=12Ω,B错误;由P=UI得灯泡L2(或L3)消耗的电功率P2=UI=1.5×0.20W=0.30W,C错误,D正确.4.(福建永春一中、培元中学、晋江季延、石狮联中四校联考)如图所示的电路中,电源的电动势为E,内阻为r.当可变电阻的滑片P向b移动时,○电压表V1的读数U1○与电压表V2的读数U2的变化情况是(A)A.U1变大,U2变小B.U1变大,U2变大C.U1变小,U2变小D.U1变小,U2变大解析:可变电阻的滑片P向b移动时,电阻增大,电路总电阻增大,干路电流变小,根据U1=E-Ir即得路端电压U1变大,根据U2=IR即得R上的电压U2变小,故A正确.5.图中三个电阻的阻值之比为R1∶R2∶R3=1∶2∶2,电源的内阻不计.开关S接通后流过R2的电流与开关S接通前流过R2的电流之比为(B)A.4∶3B.3∶4C.2∶3D.3∶2解析:开关S接通前,电路中R1与R2串联,流过R2的电流I2==,开关S接通后,R2与R3并联后与R1串联,流过R1的电流I'==,流过R2的电流为I2'==.开关S接通后流过R2的电流与开关S接通前流过R2的电流之比为=,B正确.6.如图所示的图线①表示某电池组的输出电压与电流的关系(UI图线),图线②表示其输出功率与电流的关系(PI图线).则下列说法正确的是(A)A.电池组的电动势为50VB.电池组的内阻为ΩC.电流为2.5A时,电路的总电阻为15ΩD.输出功率为120W时,输出电压是50V解析:电池组的输出电压和电流的关系为:U=E-Ir,显然直线①的斜率的绝对值等于r,纵轴的截距为电池组的电动势,从题图中看出电池组电动势为50V,斜率的大小等于r=Ω=5Ω,A正确,B错误;当电流为I1=2.5A时,由回路中电流I1=,解得电路的总电阻R=20Ω,C错.当输出功率为120W时,由题图中PI关系图线看出对应干路电流为4A,再从UI图线中读取对应的输出电压为30V,D错.7.如图所示,R1为定值电阻,R2为可变电阻,E为电源电动势,r为电源内阻,以下说法中正确的是(C)A.当R2=r时,R2上获得最...
