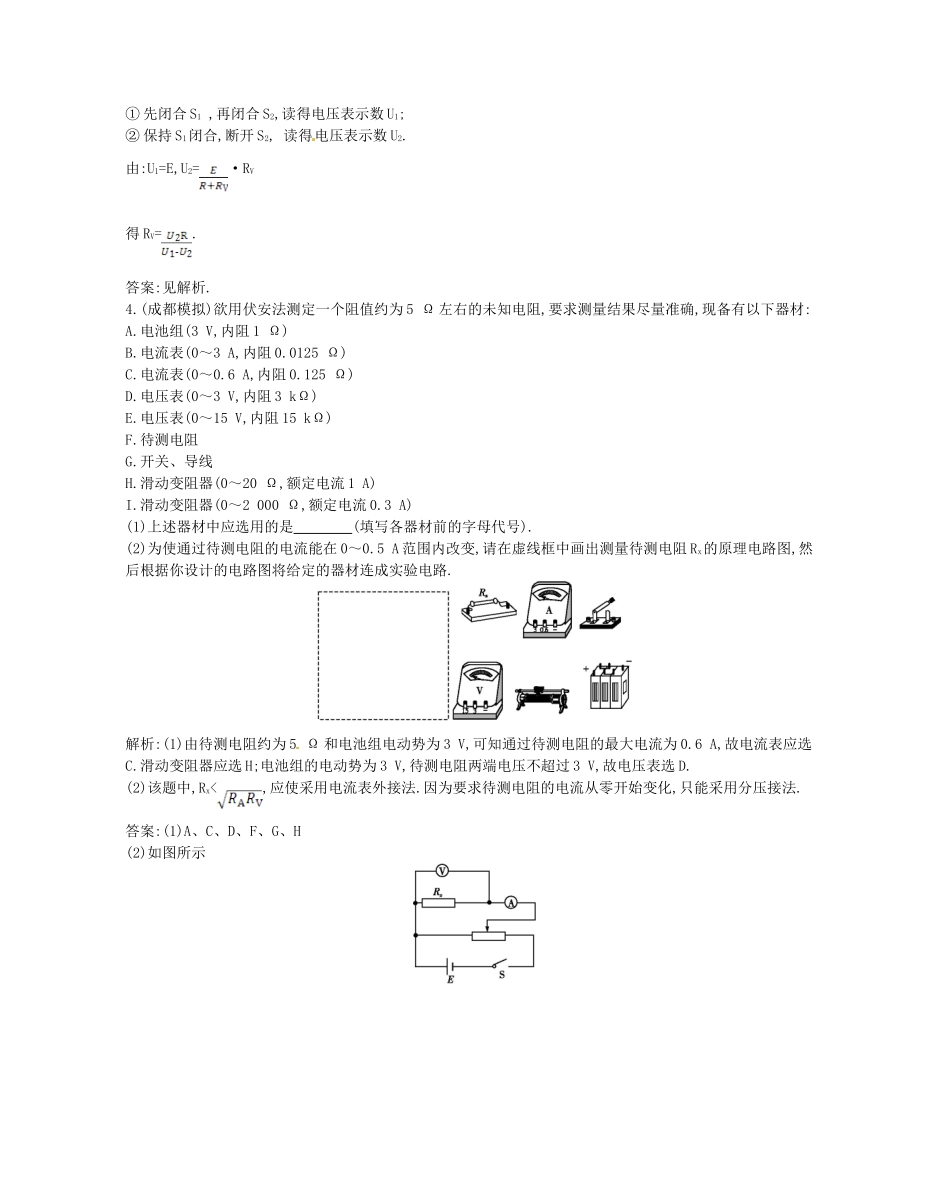

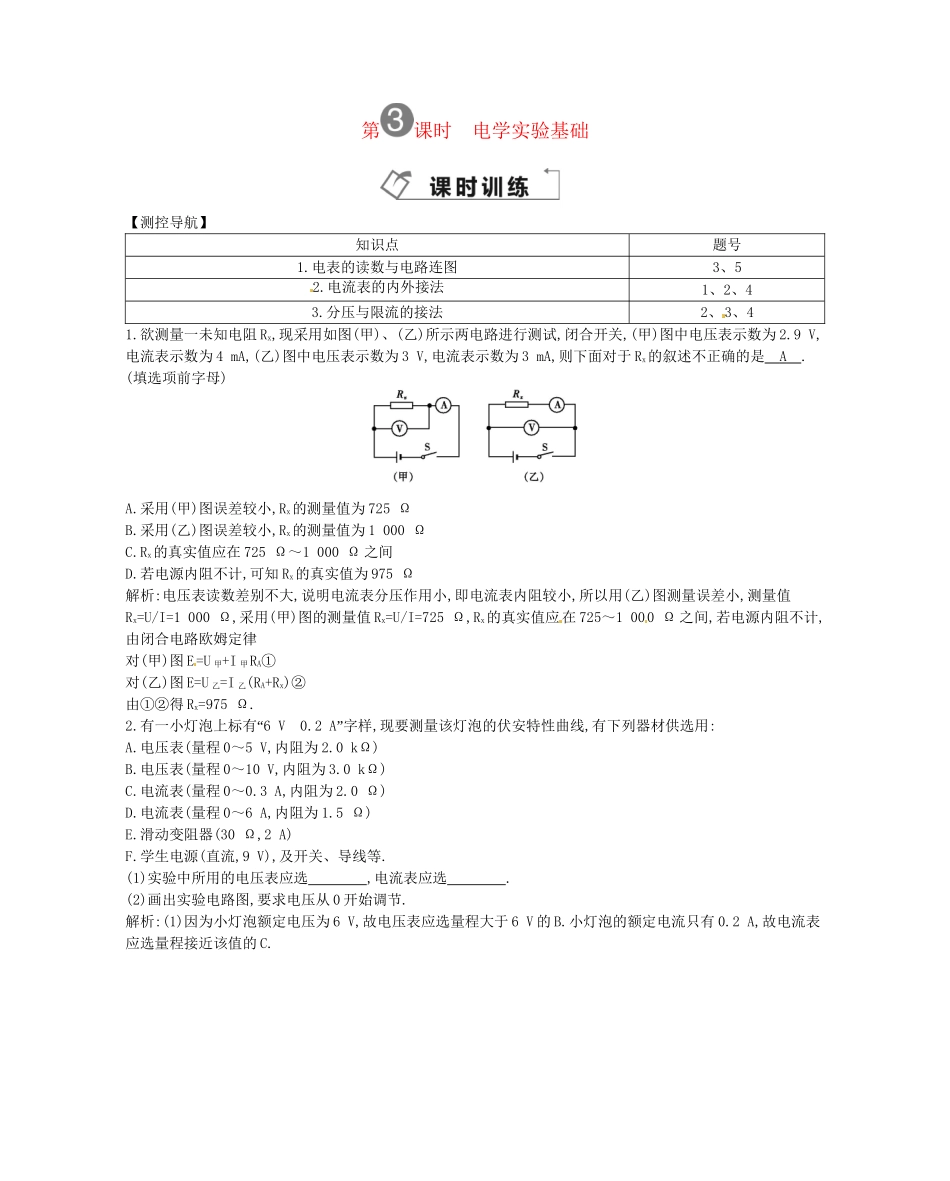

第课时电学实验基础【测控导航】知识点题号1.电表的读数与电路连图3、52.电流表的内外接法1、2、43.分压与限流的接法2、3、41.欲测量一未知电阻Rx,现采用如图(甲)、(乙)所示两电路进行测试,闭合开关,(甲)图中电压表示数为2.9V,电流表示数为4mA,(乙)图中电压表示数为3V,电流表示数为3mA,则下面对于Rx的叙述不正确的是A.(填选项前字母)A.采用(甲)图误差较小,Rx的测量值为725ΩB.采用(乙)图误差较小,Rx的测量值为1000ΩC.Rx的真实值应在725Ω～1000Ω之间D.若电源内阻不计,可知Rx的真实值为975Ω解析:电压表读数差别不大,说明电流表分压作用小,即电流表内阻较小,所以用(乙)图测量误差小,测量值Rx=U/I=1000Ω,采用(甲)图的测量值Rx=U/I=725Ω,Rx的真实值应在725～1000Ω之间,若电源内阻不计,由闭合电路欧姆定律对(甲)图E=U甲+I甲RA①对(乙)图E=U乙=I乙(RA+Rx)②由①②得Rx=975Ω.2.“有一小灯泡上标有6V0.2A”字样,现要测量该灯泡的伏安特性曲线,有下列器材供选用:A.电压表(量程0～5V,内阻为2.0kΩ)B.电压表(量程0～10V,内阻为3.0kΩ)C.电流表(量程0～0.3A,内阻为2.0Ω)D.电流表(量程0～6A,内阻为1.5Ω)E.滑动变阻器(30Ω,2A)F.学生电源(直流,9V),及开关、导线等.(1)实验中所用的电压表应选,电流表应选.(2)画出实验电路图,要求电压从0开始调节.解析:(1)因为小灯泡额定电压为6V,故电压表应选量程大于6V的B.小灯泡的额定电流只有0.2A,故电流表应选量程接近该值的C.(2)电压要求从零开始调节则滑动变阻器必须接成分压接法.又因为小灯泡的电阻R=U/I=30Ω<=Ω,故电流表应用外接法.电路如图所示.答案:(1)BC(2)见解析图3.要测量一只量程已知的电压表的内阻,所备器材如下:A.待测电压表V(量程3V,内阻约3KΩ)B.电流表A(量程3A,内阻0.01Ω)C.定值电阻R(阻值2kΩ,额定电流50mA)D.蓄电池E(电动势略小于3V,内阻不计)E.多用电表F.开关S1、S2,导线若干(1)为了更精确地测出此电压表内阻,该同学设计了如图(甲)、(乙)的实验电路,你认为其中较合理的电路图是,其理由是.(2)在图(丙)中,根据你选择的电路把实物连接好.(3)用你选择的电路进行实验时,请简述实验步骤:.用上述所测量物理量的符号表示电压表的内阻RV=解析:(1)(乙)图;(甲)图中电压表中的满偏电流约1mA,电流表的量程太大,无法测量电流.(乙)图R的阻值与电压表阻值接近,电压表指针偏转适度,误差小.(2)如图(3)实验步骤①先闭合S1,再闭合S2,读得电压表示数U1;②保持S1闭合,断开S2,读得电压表示数U2.由:U1=E,U2=·RV得RV=.答案:见解析.4.(成都模拟)欲用伏安法测定一个阻值约为5Ω左右的未知电阻,要求测量结果尽量准确,现备有以下器材:A.电池组(3V,内阻1Ω)B.电流表(0～3A,内阻0.0125Ω)C.电流表(0～0.6A,内阻0.125Ω)D.电压表(0～3V,内阻3kΩ)E.电压表(0～15V,内阻15kΩ)F.待测电阻G.开关、导线H.滑动变阻器(0～20Ω,额定电流1A)I.滑动变阻器(0～2000Ω,额定电流0.3A)(1)上述器材中应选用的是(填写各器材前的字母代号).(2)为使通过待测电阻的电流能在0～0.5A范围内改变,请在虚线框中画出测量待测电阻Rx的原理电路图,然后根据你设计的电路图将给定的器材连成实验电路.解析:(1)由待测电阻约为5Ω和电池组电动势为3V,可知通过待测电阻的最大电流为0.6A,故电流表应选C.滑动变阻器应选H;电池组的电动势为3V,待测电阻两端电压不超过3V,故电压表选D.(2)该题中,Rx<,应使采用电流表外接法.因为要求待测电阻的电流从零开始变化,只能采用分压接法.答案:(1)A、C、D、F、G、H(2)如图所示5.一电流表的量程标定不准确,某同学利用如图所示电路测量该电流表的实际量程Im.所用器材有:量程不准的电流表A1,内阻r1=10.0Ω,量程标称为5.0mA;标准电流表A2,内阻r2=45.0Ω,量程1.0mA;标准电阻R1,阻值10.0Ω;滑动变阻器R,总电阻约为300.0Ω;电源E,电动势3.0V,内阻不计;保护电阻R2;开关S;导线.回答下列问题:(1)在如图所示的实物图上画出连线.(2)开关S闭合前,滑动变阻器的滑动端c应滑动至端.(3)开关S闭合后,调节滑动变阻器的滑动端,使电流表A1满偏;若此时电流表A2的读数为I2,则A1的量程Im=.(4)若测量时,A1未调到满偏,两电流表的示数如图所示,从图中读出A1的示数I1=,A2的示数I2=;由读出的...
