《机械制图》第一章课件VIP专享VIP免费

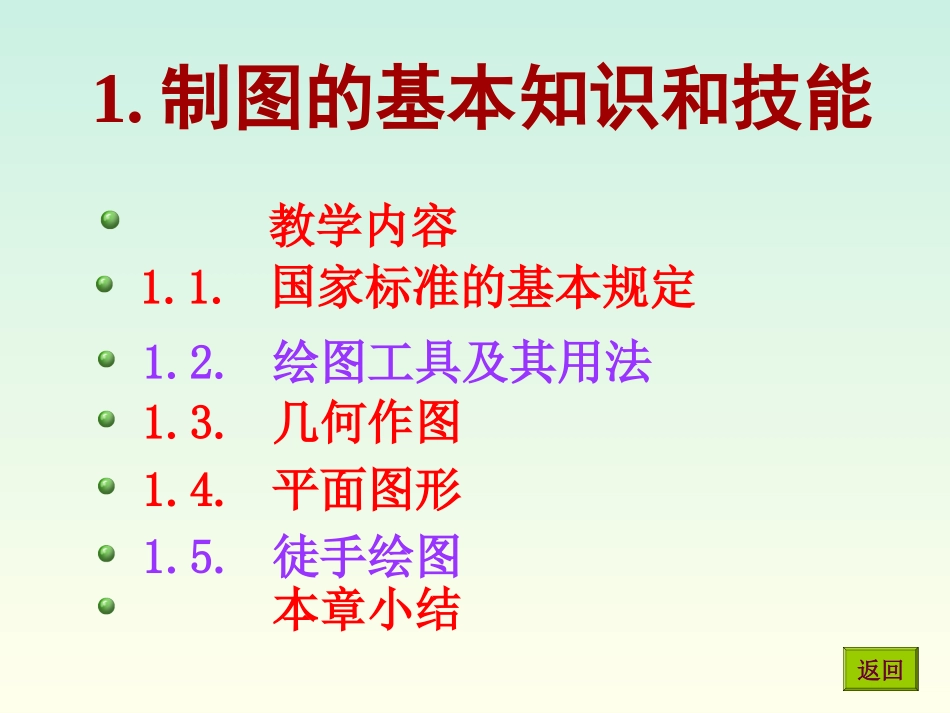

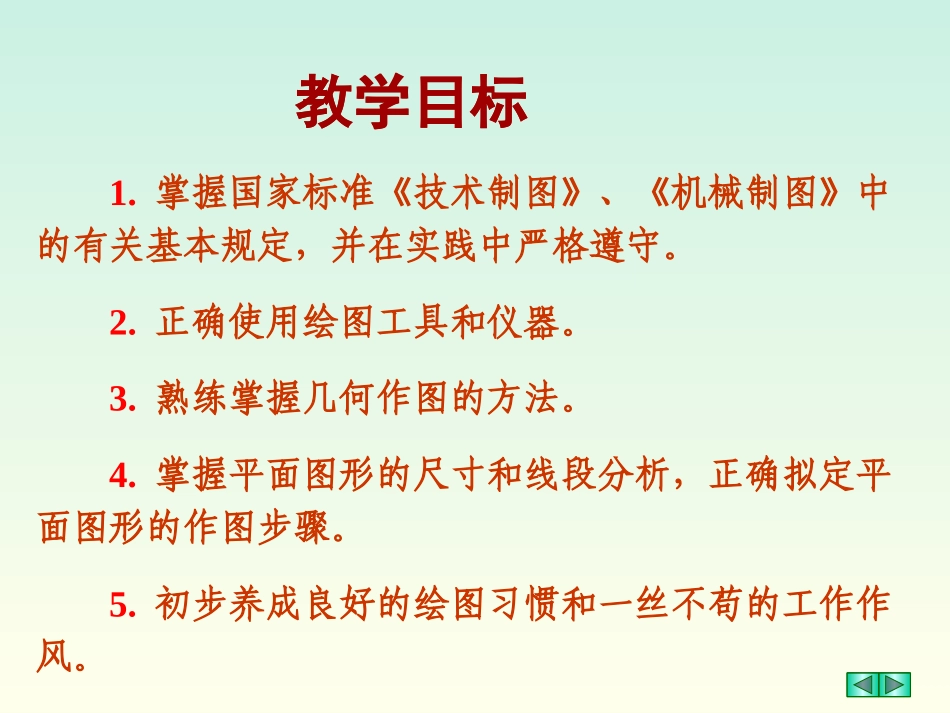

《机械制图》《机械制图》彭宗和TEL:13871668854QQ:280152441.1.国家标准的基本规定1.2.绘图工具及其用法1.制图的基本知识和技能返回本章小结教学内容1.4.平面图形1.3.几何作图1.5.徒手绘图教学目标1.掌握国家标准《技术制图》、《机械制图》中的有关基本规定，并在实践中严格遵守。2.正确使用绘图工具和仪器。3.熟练掌握几何作图的方法。4.掌握平面图形的尺寸和线段分析，正确拟定平面图形的作图步骤。5.初步养成良好的绘图习惯和一丝不苟的工作作风。教学目标1.1.1.图纸幅面、格式及标题栏1.1.2.比例1.1.3.字体1.1.4.图线1.1.5.尺寸注法1.1国家标准有关制图的基本规定1、图纸幅面绘图时，应优先采用表中规定的5种基本幅面。必要时，可按规定加长。图纸的5种基本幅面中，以A0为全张，自A1开始依次是前一种幅面大小的一半。A0A1A2A3A41.1.1.图纸幅面与格式（GB/T14689-1993）幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e20102、图框格式留装订边不留装订边一般采用A3横放或A4竖放(2)caLcBcB图框线c纸边界线a(1)标题栏ccL留装订边图框格式不留装订边图框格式图框线e(3)eL标题栏e纸边界线eBeee(4)LeB无论是否留有装订边，都应在图幅内画出图框。图框用粗实线绘制。标题栏用来填写零部件名称、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。每张图纸的右下角都应有标题栏。标题栏的方向一般为看图的方向。3、标题栏（1）国家标准规定的标题栏学校的制图作业一般使用下图所示的简易标题栏。（2）学校用简易标题栏(校名)审核(日期)材料比例班级制图(日期)(学号)(图名)(图号)成绩1.1.2.比例（GB/T14690-1993）图中图形与其实物相应要素的线性尺寸之比，称为比例。比例分原值比例、放大比例和缩小比例。1.比例的定义2.比例系列原值比例1:1放大比例2:15:11×10n:12×10n:15×10n:1缩小比例1:21:51:101:2×10n1:5×10n1:1×10n1.1.2.比例（GB/T14690-93）1.1.2.比例（GB/T14690-93）•(1)为了在图样上直接获得实际机件大小的真实概念，应尽量采用1:1的比例绘图。(2)如不宜采用1:1的比例时，可选择放大或缩小的比例。但要保证各部位清晰可读。标注尺寸一定要注写实际尺寸。(3)应优先选用比例系列表中的比例。3.比例的选用2015512201215122060°15560°560°4.比例的实例12∶11∶21∶1.1.3.字体（GB/T14691-93）1.1.3.字体（GB/T14691-93）图样中除了用视图表示机件的结构形状外，还要用文字和数字说明机件的技术要求和大小。国家标准对图样中的汉字、拉丁字母、希腊字母、阿拉伯数字、罗马数字的形式作了规定。（1）图样上所注写的汉字、数字、字母必须做到：字体工整、笔划清楚、间隔均匀、排列整齐。（2）字体的号数即是字体高度。字体的字号规定了八种：20，14，10，7，5，3.5，2.5，1.8。如10号字，它的字高为10mm。1.字体的一般要求1.1.3.字体（GB/T14691-93）1.1.3.字体（GB/T14691-93）（3）汉字应写成长仿宋体字，并应采用国家正式公布推行的简化字。汉字的高度ｈ不应小于3.5ｍｍ，字宽一般是字体高度的左右。（4）字母和数字分斜体和直体两种。斜体字的字体头部向右倾斜15°。字母和数字各分A型和B型两种字体。A型字体的笔划宽度为字高的1/14，B型为1/10。在同一图样上，只允许选用一种型式的字体。（5）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。2h1.1.3.字体（GB/T14691-93）1.1.3.字体（GB/T14691-93）2.汉字举例1.1.3.字体（GB/T14691-93）1.1.3.字体（GB/T14691-1993）A型B型3.字母和数字1.1.4.图线（GB/T4457.4-002）1.1.4.图线（GB/T4457.4-002）机械图样中的图形是用各种不同粗细和型式的图线画成的，不同的图线在图样中表示不同的含义。绘制图样时，应按国家标准来绘图。1.图线的要求图线名称代码No.线型线宽一般应用细实线01.1.1过渡线.2尺寸线.3尺寸界线.4指引线和基准线.5剖面线d/2波浪线01.1d/2.21断裂处边界线;视图与剖视图的分界线双折线01.1d/2.22断裂处边界线;视图与剖视图的分界线粗实线01.2d.1可见棱边线.2可见轮廓线.3相贯线.4螺纹牙顶线d细虚线02.1d/2.1不可见棱边线.2...
