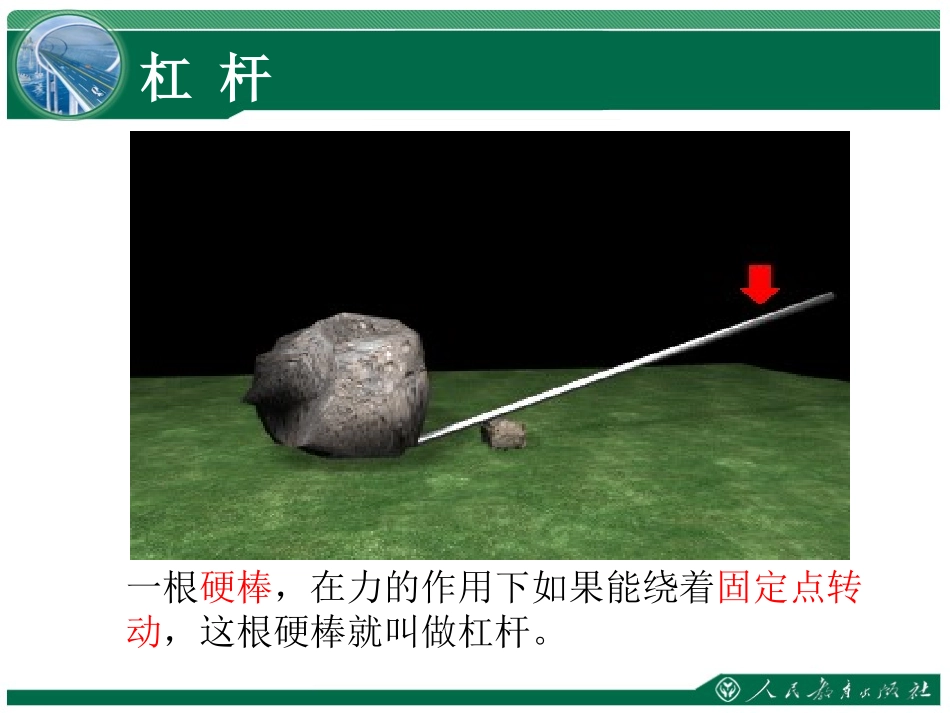

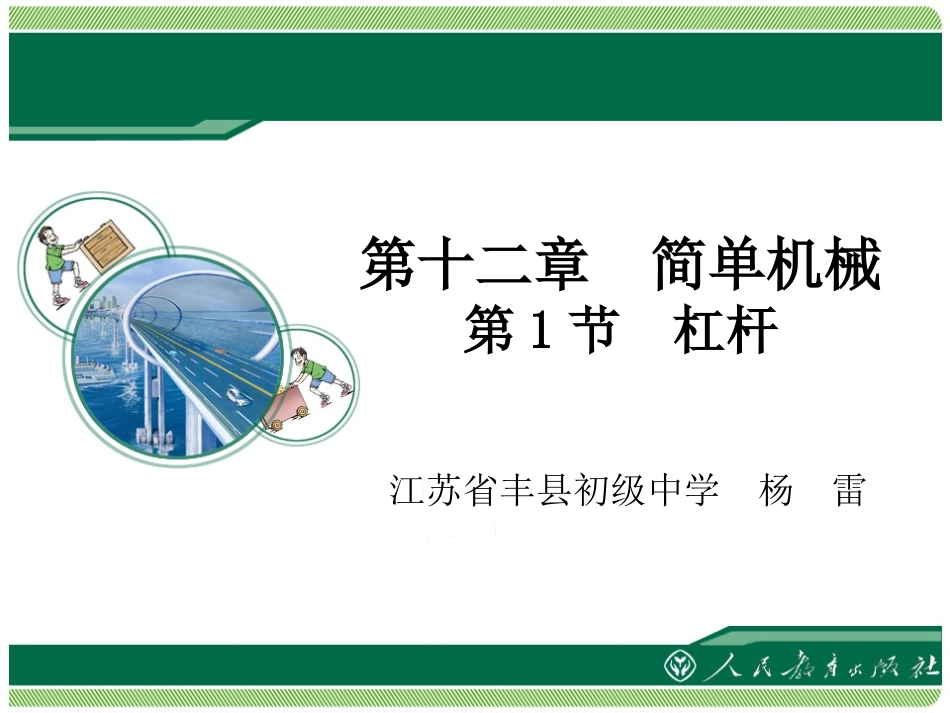

第十二章简单机械第1节杠杆江苏省丰县初级中学杨雷这些工具在使用时，有什么共同特点？这些工具在使用时，有什么共同特点？杠杆一根硬棒，在力的作用下如果能绕着固定点转动，这根硬棒就叫做杠杆。杠杆撬棒在撬石头的过程中时撬棒在撬石头的过程中时怎么样运动的？怎么样运动的？杠杆杠杆的五要素：1.支点(O)：杠杆绕着转动的点。2.动力（F1）：使杠杆转动的力。3.阻力（F2）：阻碍杠杆转动的力。4.动力臂（L1）：从支点到动力作用线的距离。5.阻力臂（L2）：从支点到阻力作用线的距离。强调:①力的作用线：通过力的作用点，沿力的方向所画的一条直线。②距离：点到直线的垂线段的长度。杠杆动力的作用线动力的作用线动力臂动力臂阻力臂阻力臂动力动力阻力阻力oo支点支点杠杆杠杆““五要素五要素””杠杆阻力的作用线阻力的作用线画力臂的方法：1.先确定杠杆的支点Ｏ和画动力、阻力的方向。2．过力的作用点沿力的方向画出力的作用线注意：画的时候要用虚线将力的作用线延长。）３．用实线或虚线作从支点Ｏ向力的作用线引垂线，画出垂足，则从支点到垂足的距离就是力臂。4．最后用大括号勾出力臂，并在旁边写上字母L1或L２。杠杆BAOFOBA图１图２杠杆请画出下图中杠杆的力臂杠杆平衡与哪些因素有关？•【猜想假设】•【所需器材】•【实验步骤】•【分析数据】•【实验结论】•【启发联想】杠杆平衡状态是指杠杆静止不动或作缓慢匀速转动时的状态。杠杆的平衡条件实验注意事项：1．在实验前要通过调节杠杆两端的平衡螺母，使杠杆水平平衡。2．挂钩码后，不能再动平衡螺母。3．读数时，杠杆仍要求是处于水平平衡状态，以便直接读出力臂的长度。杠杆的平衡条件步骤1:为什么调节杠杆两端的螺母使杠杆在水平位置平衡？答:在做“研究杠杆的平衡条件”的实验时，杠杆有一定的重力，为保证实验中杠杆的平衡条件：动力×动力臂等于阻力×阻力臂成立，必须使杠杆的重力（包括两端的平衡螺母的总重力）乘以其力臂为零。调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，就是要保证杠杆的总重力乘以其力臂为零，同时为了实验时方便在杠杆上直接读出力臂。杠杆的平衡条件步骤2:为什么在杠杆两边挂上不同数量的钩码，调节钩码位置，使杠杆在水平位置重新平衡？答:杠杆只有在水平位置平衡，量得支点到钩码的距离就是力臂，此时杠杆如果不水平，则支点到钩码的距离就不是力臂。使杠杆在水平位置重新平衡，目的是从杠杆上的刻度值直接读出力臂的长度.杠杆的平衡条件实验次数动力F1/N动力臂l1/cm动力动力臂阻力F2/N阻力臂l2/cm阻力阻力臂123数据记录表格为:杠杆的平衡条件实验结论：杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即：杠杆的平衡取决于力和力臂的乘积。F1L1=F2L2杠杆的平衡条件请仔细观察，利用撬棒撬石头时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？F1F2l1l2o生活中的杠杆省力杠杆：动力臂大于阻力臂，动力小于阻力。在生活中，你还发现了哪些工具是省力杠杆？我们在使用省力杠杆时，得到了省力的利益，同时我们又付出了怎样的代价呢？生活中的杠杆请赛艇的船浆在划水时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？使用费力的杠杆，有什么好处呢？o生活中的杠杆费力杠杆：动力臂小于阻力臂，动力大于阻力。在生活中，你还发现了哪些工具是费力杠杆？使用费力杠杆，虽然费了力，但却省了动力作用点移动的距离。生活中的杠杆等臂杠杆：动力臂等于阻力臂，动力等于阻力。物理实验室中，我们使用的天平就是等臂杠杆。托盘天平物理天平生活中的杠杆天平、定滑轮不省力也不费力平衡时F1=F2L1=L2等臂杠杆铡刀、吊车臂费了力但省距离平衡时F1>F2L1L2省力杠杆应用范例特点力的比较力臂关系杠杆分类特别提示：（1）既省力又省距离的杠杆是没有的（2）不同杠杆有不同的作用，杠杆的选择应根据实际需要决定。生活中的杠杆杠杆：1．杠杆定义2．杠杆的五要素3．杠杆力臂的画法4．杠杆的平衡及平衡条件5.杠杆的分类及其应用课堂小结
