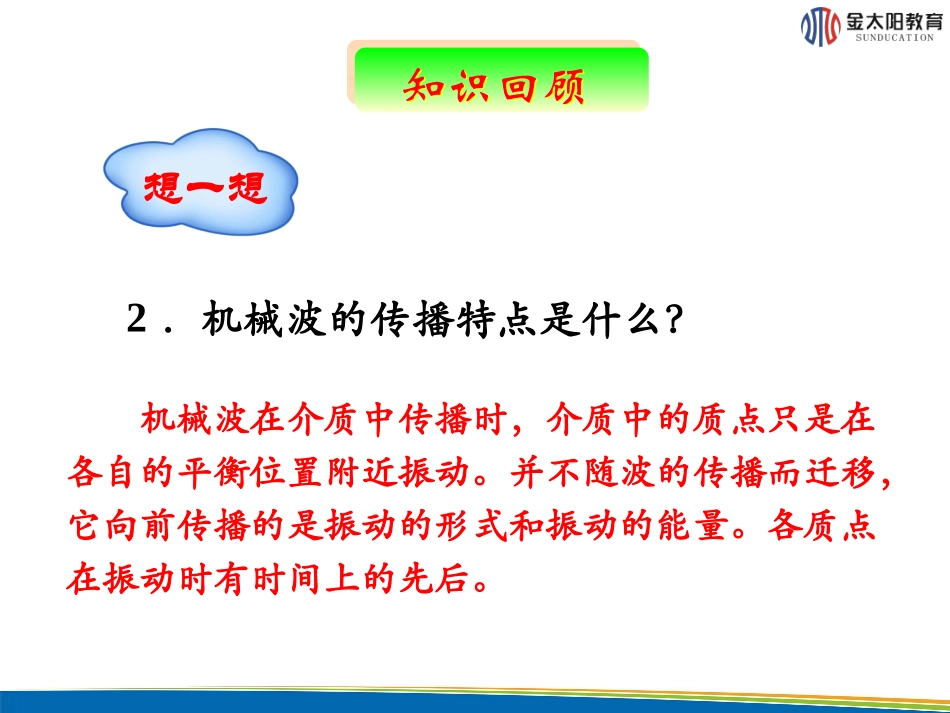

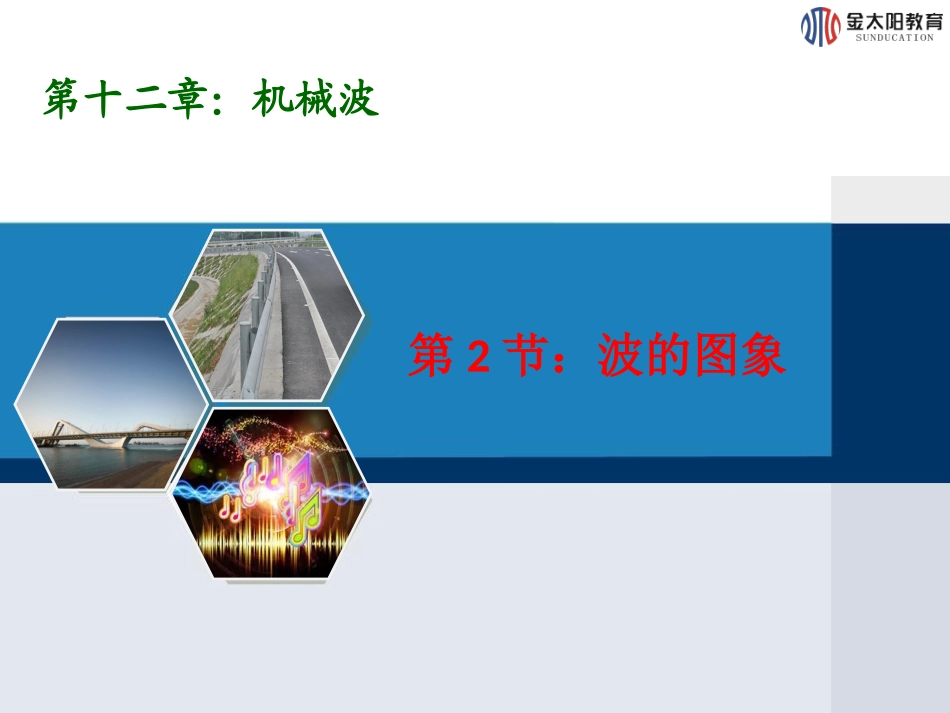

第2节：波的图象第十二章：机械波想一想1．机械波的形成原因是什么？由于介质之间存在着相互作用力，作为波源的质点就带动周围质点振动，波源周围的质点获得能量后，再带动邻近质点振动。知识回顾知识回顾2．机械波的传播特点是什么？机械波在介质中传播时，介质中的质点只是在各自的平衡位置附近振动。并不随波的传播而迁移，它向前传播的是振动的形式和振动的能量。各质点在振动时有时间上的先后。想一想知识回顾知识回顾3．机械波的分类及特点是什么？机械波分为横波和纵波。质点振动方向跟波的传播方向垂直的波叫横波；质点振动方向跟波的传播方向在同一直线上的波，叫纵波。想一想知识回顾知识回顾4．振动图象的横坐标表示的是什么？纵坐标表示的是什么？横坐标：振动时间t纵坐标：振子相对于平衡位置的位移想一想知识回顾知识回顾简谐运动的振动图象5．用什么方法得到的运动图象？频闪照片法描图记录法想一想知识回顾知识回顾机械波在传播过程中，介质中的大量质点都在平衡位置附近重复波源的振动。但由于他们振动步调不一致。所以在某一时刻介质中国各质点对平衡位置的位移各不相同。为了从总体上形象地描绘出波的运动情况，可以应用图象的方法。导入新课导入新课在平面直角坐标系中：横坐标——表示在波的传播方向上各质点的平衡位置纵坐标——表示某一时刻各质点偏离平衡位置的位移一、波的图象纵坐标和横坐标都是同一时刻的空间坐标，连接各位移矢量的末端所得到的平滑曲线就形成了波的图象。本图中规定位移的方向向上为正方向甲横波的图象乙绳上的横波简谐波：波形图象是正弦曲线或余弦曲线的波叫正弦波，也叫简谐波。简谐波的波源做的是简谐振动；（出现正、余弦两种曲线是由于所选计时起点不同。以平衡位置开始计时，得到的是正弦曲线，如果以物体在最大位移处开始计时，则得到的是余弦曲线）一、波的图象思考１：波的图象表示了怎样的物理意义？波的图象表示介质中的各个质点在同一时刻偏离各自平衡位置的情况。二、波的图象的物理意义思考２：从波的图象上可获取哪些物理信息？a．可以直接看出在该时刻沿传播方向上各个质点的位移：方法是：找到图线上各点的纵坐标，则该纵坐标的值表示的是各点在该时刻的位移b．可以看出在波的传播过程中介质中各质点的振幅A。方法是：波动图线上纵坐标最大值的绝对值就是介质中各质点的振幅。XtOYXO振动图象波的图象三、波的图象与振动图象的区别振动图象波动图象项目图象研究对象一个振动质点所有振动质点研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律物理意义反映一个质点在各个时刻的位移反映某一时刻各个质点的位移周期性横轴上一段完整曲线的距离表示一个周期T横轴上一段完整曲线的距离表示一个波长λ运动特点简谐运动单个质点：简谐运动整体：匀速直线运动由图直接读出振幅A，波长λ振幅A，周期T微平移法根据波的传播方向，作出经微小时间Δt后的波形（只需将整个波形沿波的传播方向作微小的平移），据新波形可知Δt时间后该质点的新位置，从而可以确定该质点此刻的振动方向。四、波的图象的应用1．已知波的传播方向，确定质点振动的方向1．已知波的传播方向，确定质点振动的方向微平移法根据质点振动的方向，作出经微小时间Δt后的波形（只需将整个波形作微小的平移），据新波形的位置确定波的传播方向四、波的图象的应用2．已知质点振动的方向，确定波的传播方向2．已知质点振动的方向，确定波的传播方向连接各位移矢量的末端所得到的平滑曲线就形成了波的图象波形图象是正弦曲线或余弦曲线的波叫正弦波，也叫简谐波。1．波的图象如何画出2．简谐波3．图象的物理意义波的图象表示介质中的各个质点在同一时刻偏离各自平衡位置的位移。4．从图象上获取的物理信息及图象的应用振幅波长任一点的位移已知波的传播方向判断任一点的振动方向已知质点的振动方向判断波的传播方向5．振动图象与波动图象的区别课堂小结课堂小结1．如图所示，一列机械波沿x轴传播，波速为16m/s，某时刻的图象如图，由图象可知（）DA．这列波波长为16mB．这列波传播8m需2s时间C．x=4m处质点的振幅为0D．x=6m处质点将向y轴正方向...
