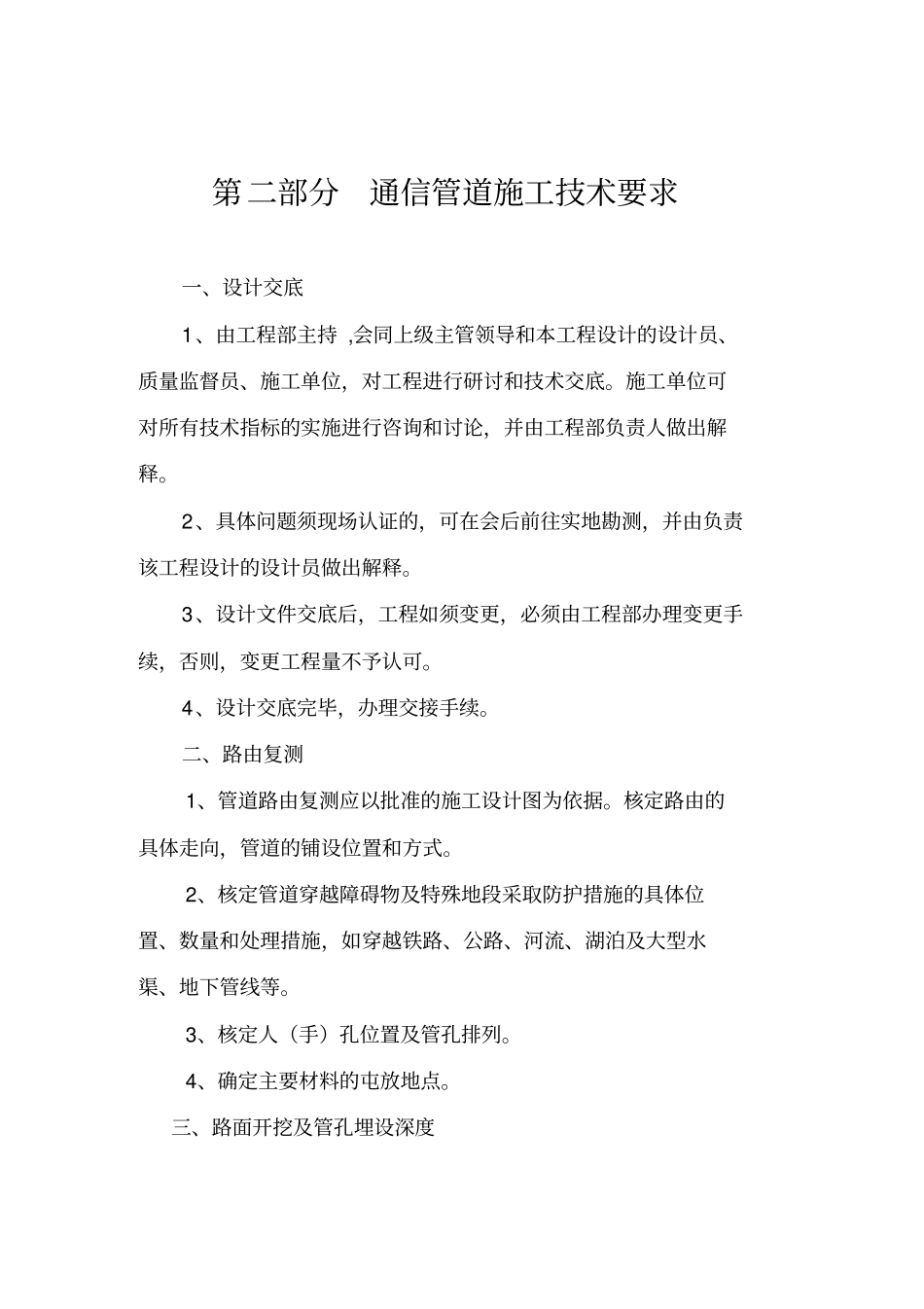

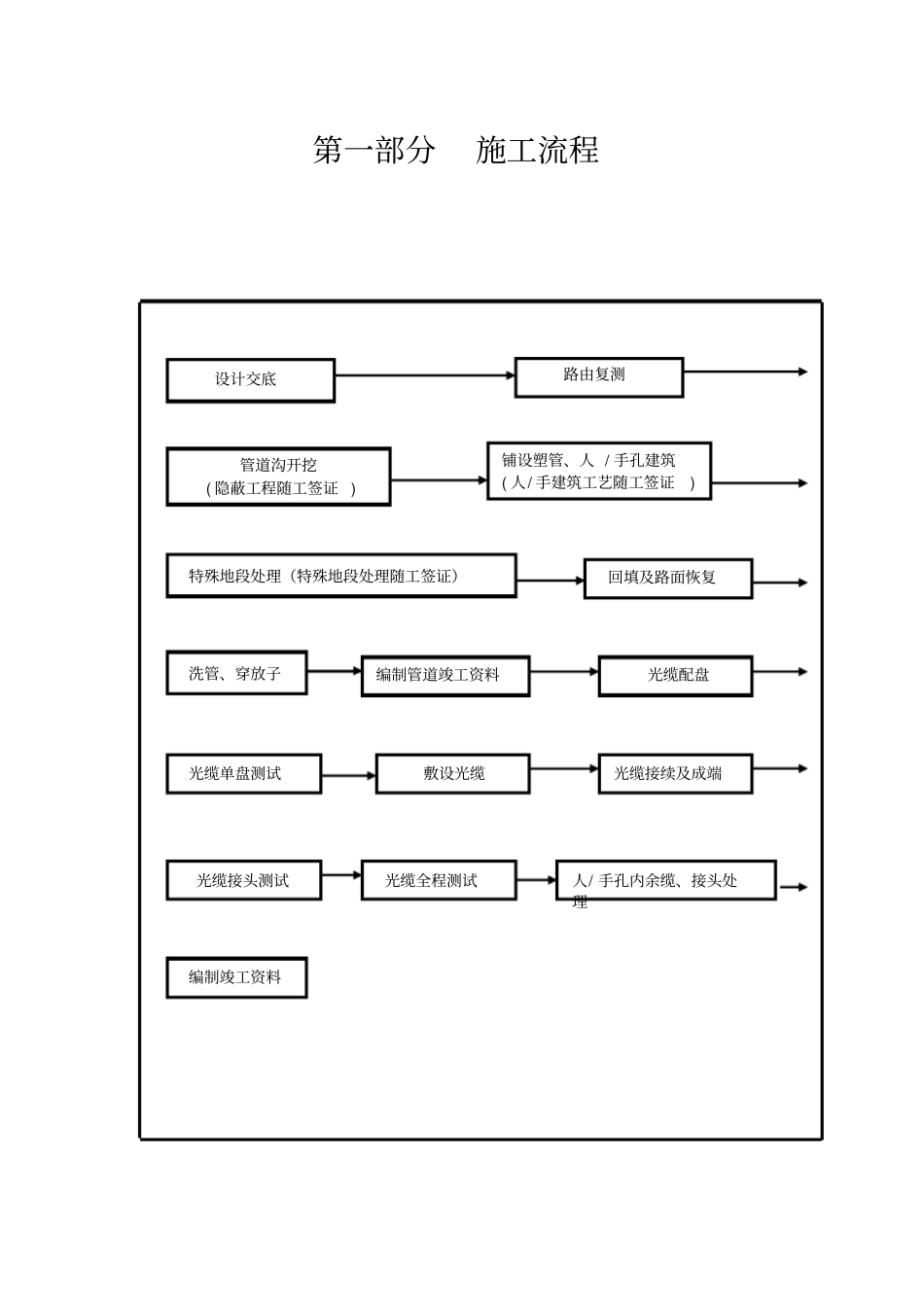

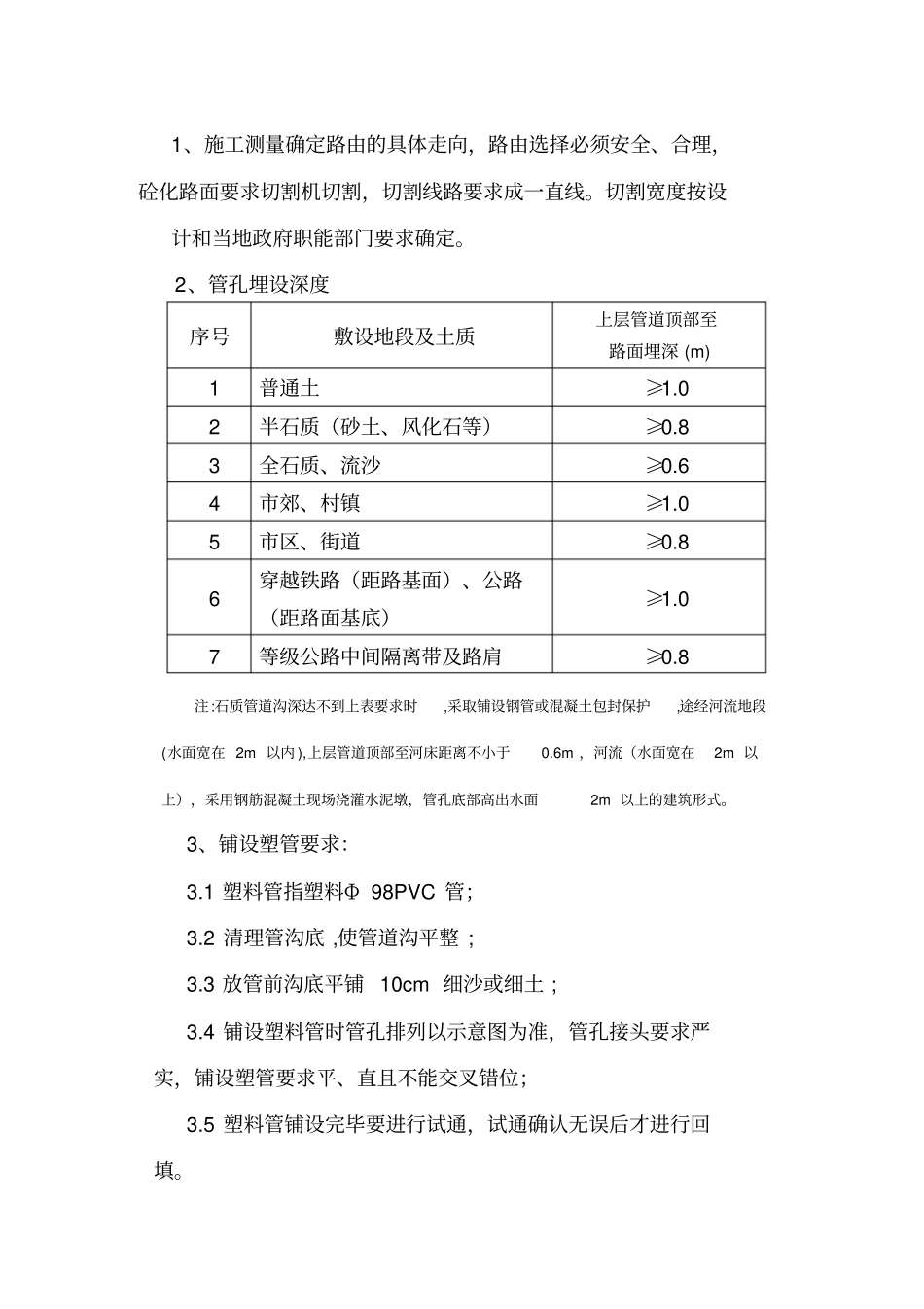

第一部分施工流程设计交底管道沟开挖(隐蔽工程随工签证)特殊地段处理（特殊地段处理随工签证）洗管、穿放子回填及路面恢复编制管道竣工资料光缆配盘光缆单盘测试敷设光缆光缆接续及成端铺设塑管、人/手孔建筑(人/手建筑工艺随工签证)路由复测光缆接头测试编制竣工资料人/手孔内余缆、接头处理光缆全程测试第二部分通信管道施工技术要求一、设计交底1、由工程部主持,会同上级主管领导和本工程设计的设计员、质量监督员、施工单位，对工程进行研讨和技术交底。施工单位可对所有技术指标的实施进行咨询和讨论，并由工程部负责人做出解释。2、具体问题须现场认证的，可在会后前往实地勘测，并由负责该工程设计的设计员做出解释。3、设计文件交底后，工程如须变更，必须由工程部办理变更手续，否则，变更工程量不予认可。4、设计交底完毕，办理交接手续。二、路由复测1、管道路由复测应以批准的施工设计图为依据。核定路由的具体走向，管道的铺设位置和方式。2、核定管道穿越障碍物及特殊地段采取防护措施的具体位置、数量和处理措施，如穿越铁路、公路、河流、湖泊及大型水渠、地下管线等。3、核定人（手）孔位置及管孔排列。4、确定主要材料的屯放地点。三、路面开挖及管孔埋设深度1、施工测量确定路由的具体走向，路由选择必须安全、合理，砼化路面要求切割机切割，切割线路要求成一直线。切割宽度按设计和当地政府职能部门要求确定。2、管孔埋设深度序号敷设地段及土质上层管道顶部至路面埋深(m)1普通土≥1.02半石质（砂土、风化石等）≥0.83全石质、流沙≥0.64市郊、村镇≥1.05市区、街道≥0.86穿越铁路（距路基面）、公路（距路面基底）≥1.07等级公路中间隔离带及路肩≥0.8注:石质管道沟深达不到上表要求时,采取铺设钢管或混凝土包封保护,途经河流地段(水面宽在2m以内),上层管道顶部至河床距离不小于0.6m，河流（水面宽在2m以上），采用钢筋混凝土现场浇灌水泥墩，管孔底部高出水面2m以上的建筑形式。3、铺设塑管要求：3.1塑料管指塑料Φ98PVC管；3.2清理管沟底,使管道沟平整;3.3放管前沟底平铺10cm细沙或细土;3.4铺设塑料管时管孔排列以示意图为准，管孔接头要求严实，铺设塑管要求平、直且不能交叉错位；3.5塑料管铺设完毕要进行试通，试通确认无误后才进行回填。四、回填及路面恢复要求1、塑料管铺设无误后先回填30cm细沙或细土，再分层回填并夯实回填土。2、破复主要公路或街道时，管道沟按技术要求满沟回填中砂并灌水夯实。3、通信管道线路途经城区段时，回填时要求与原地基持平，有砼化或花砖路面时必须按原样修复；途经郊区时，回填土应高出原地基20-30cm。五、人/手孔建筑技术要求1、通信管道人/手孔间隔距离≤120m。过河沟、桥梁、主要公路路口处两端设置人/手孔，路由拐弯处设置人/手孔，落差大于60cm处设置高低人/手孔。2、城区人/手孔上井脖子略高出地面1-2cm，人/手孔位于公路路肩时，人/手孔井脖子略高出路面3-5cm，人/手孔位于稻田、作物中时，手孔井脖子应高于地面30cm。3、人/手孔根据不同情况使用，三通、四通、拐弯井都用人孔，人孔规格：140×180×180cm（净空）；直线管道就用手孔，手孔规格：90×120×150cm（净空）。4、人/手孔建筑要求：A、人/手孔基础：砖砌手孔墙体以前，首先应进行手孔地基加固。基础一般采用100#混凝土，不加钢筋，地基面积应比基础四周宽出40cm，基础厚度为10cm，中间略低四周，中间留有积水孔。B、人/手孔墙体：①墙体与基础接合部偏差不大于±1cm。墙体上、下、前、后、斜度偏差不大于±2cm。②墙体与基础应严密结合不漏水。墙脚结合处用1：2.5的水泥砂浆抹八字，要求严实，表面光滑，无欠茬及断袭现象。③砖砌人/手孔的墙面应平整，无缝，砌砖砂浆饱满，砖缝宽度为8-12mm，同一砖缝的宽度要求一致。④手孔一律采用一级机制砖建筑墙体，墙体采用“二四”规格砌筑（砖墙体厚度为24cm）。砖墙抹面用1：2.5的水泥砂浆，内墙厚1.5cm，外墙厚2cm,要求抹面平整光洁，墙角垂直；⑤管孔进出人/手孔应做喇叭口，喇叭口斜面与墙面成45度角，用1：2.5的水泥砂浆抹面，要求平整光洁；C、人/手孔上覆：①一般人/手孔上覆采用预制构件（见通用...
