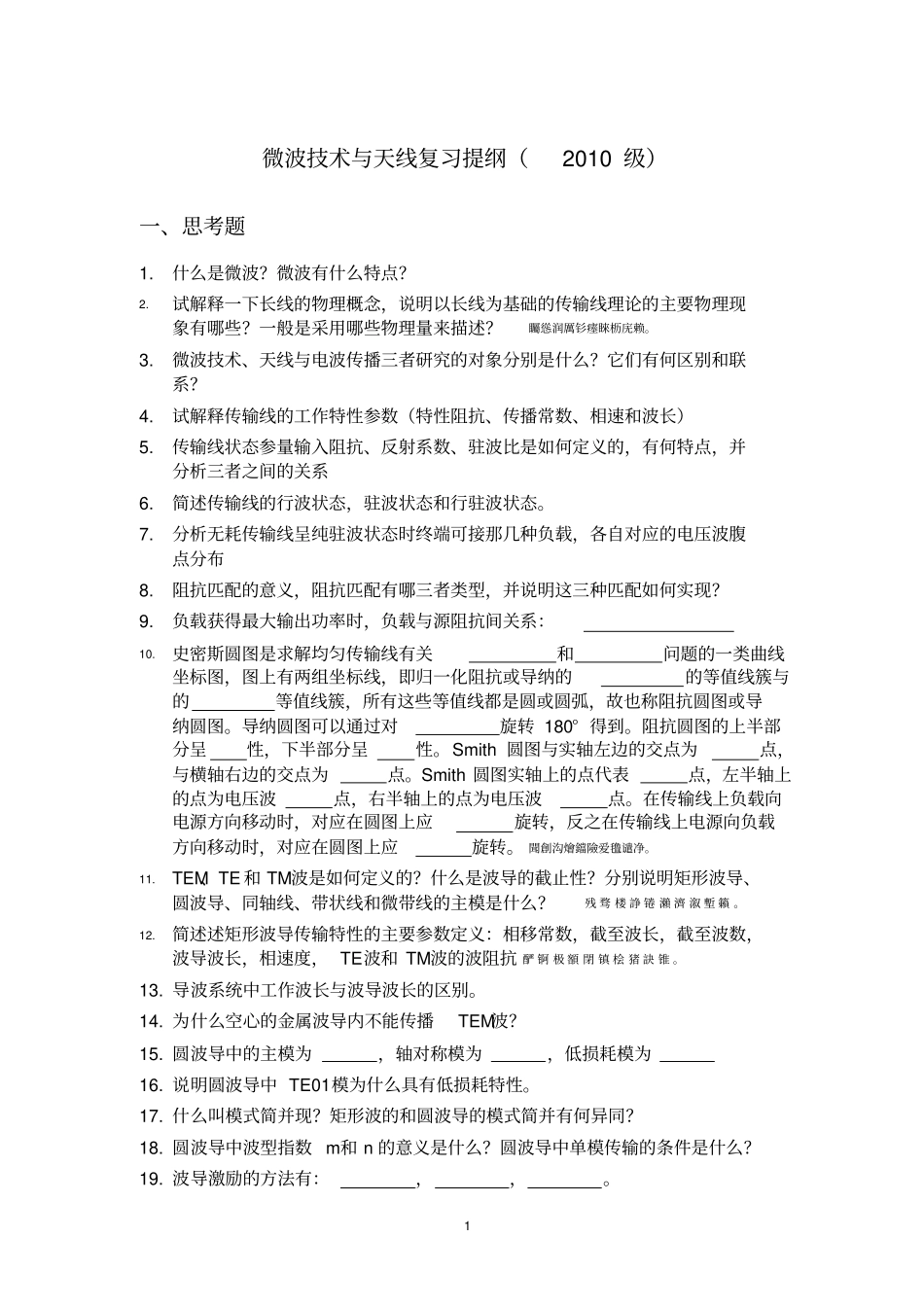

1微波技术与天线复习提纲（2010级）一、思考题1.什么是微波？微波有什么特点？2.试解释一下长线的物理概念，说明以长线为基础的传输线理论的主要物理现象有哪些？一般是采用哪些物理量来描述？矚慫润厲钐瘗睞枥庑赖。3.微波技术、天线与电波传播三者研究的对象分别是什么？它们有何区别和联系？4.试解释传输线的工作特性参数（特性阻抗、传播常数、相速和波长）5.传输线状态参量输入阻抗、反射系数、驻波比是如何定义的，有何特点，并分析三者之间的关系6.简述传输线的行波状态，驻波状态和行驻波状态。7.分析无耗传输线呈纯驻波状态时终端可接那几种负载，各自对应的电压波腹点分布8.阻抗匹配的意义，阻抗匹配有哪三者类型，并说明这三种匹配如何实现？9.负载获得最大输出功率时，负载与源阻抗间关系：10.史密斯圆图是求解均匀传输线有关和问题的一类曲线坐标图，图上有两组坐标线，即归一化阻抗或导纳的的等值线簇与的等值线簇，所有这些等值线都是圆或圆弧，故也称阻抗圆图或导纳圆图。导纳圆图可以通过对旋转180°得到。阻抗圆图的上半部分呈性，下半部分呈性。Smith圆图与实轴左边的交点为点，与横轴右边的交点为点。Smith圆图实轴上的点代表点，左半轴上的点为电压波点，右半轴上的点为电压波点。在传输线上负载向电源方向移动时，对应在圆图上应旋转，反之在传输线上电源向负载方向移动时，对应在圆图上应旋转。聞創沟燴鐺險爱氇谴净。11.TEM、TE和TM波是如何定义的？什么是波导的截止性？分别说明矩形波导、圆波导、同轴线、带状线和微带线的主模是什么？残骛楼諍锩瀨濟溆塹籟。12.简述述矩形波导传输特性的主要参数定义：相移常数，截至波长，截至波数，波导波长，相速度，TE波和TM波的波阻抗酽锕极額閉镇桧猪訣锥。13.导波系统中工作波长与波导波长的区别。14.为什么空心的金属波导内不能传播TEM波？15.圆波导中的主模为，轴对称模为，低损耗模为16.说明圆波导中TE01模为什么具有低损耗特性。17.什么叫模式简并现？矩形波的和圆波导的模式简并有何异同？18.圆波导中波型指数m和n的意义是什么？圆波导中单模传输的条件是什么？19.波导激励的方法有：，，。220.微波集成传输线的特点及分类。21.带状线传输主模TEM模时，必须抑制高次模和；微带线的高次模有和。彈贸摄尔霁毙攬砖卤庑。22.微带线的特性阻抗随着w/h的增大而。相同尺寸的条件下，εr越大,特性阻抗越。謀荞抟箧飆鐸怼类蒋薔。23.微波网络基础中，如何将波导管等效成平行传输线的？24.列出微波等效电路网络常用有5种等效电路的矩阵表示，并说明矩阵中的参数是如何测量得到的。25.双口网络中S11=，S21=。26.S参数如何测量。27.多口网络[S]矩阵的性质：网络互易有，网络无耗有，网络对称时有28.简述微波元器件中有源元器件和无源元器件在微波电路中的作用。29.微波元器件按照变换性质分为，，。30.阻抗匹配元器件的定义，作用，并举例说明有哪些阻抗匹配元件。31.写出理想的双口元件的[S]矩阵，理想衰减器的[S]=，理想相移器[S]=，理想隔离器[S]=。厦礴恳蹒骈時盡继價骚。32.功率分配元器件的定义，并举例说明有哪些？33.简述双分支定向耦合器的工作原理，并写出3dB双分支定向耦合器的[S]矩阵。34.简述E-T和H-T分支的主要区别，并画出它们的等效电路。35.简述天线的定义和功能36.简述天线近场区和远场区的特点37.天线的电参数有哪些？38.电基本振子的归一化方向函数F,=，方向系数D=，辐射电阻R=，3dB波瓣宽度0.52=.茕桢广鳓鯡选块网羈泪。39.试画出沿z轴放置电基本振子的E平面和H平面的方向图。40.解释天线的方向图，以及E面和H面？41.简述什么是天线的极化，极化的分类？42.简述波瓣宽度43.从接收角度讲,对天线的方向性有哪些要求？44.什么是衰落？简述引起衰落的原因。45.什么是波长缩短效应？试简要解释其原因。46.证明方向性系数22004,sinDFdd347.对称振子天线在臂长等于多少时方向性最好？48.半波对称振子的方向系数49.半波振子的2θ0.550.天线的有效面积51.简述天线增益的定义。52.写出阵列天线的方向图乘积定理，并作说明。53.采用天线阵可增强方向性，其主要原理是什么？二、课后习题1.4；1.6；1.10；1.12...
