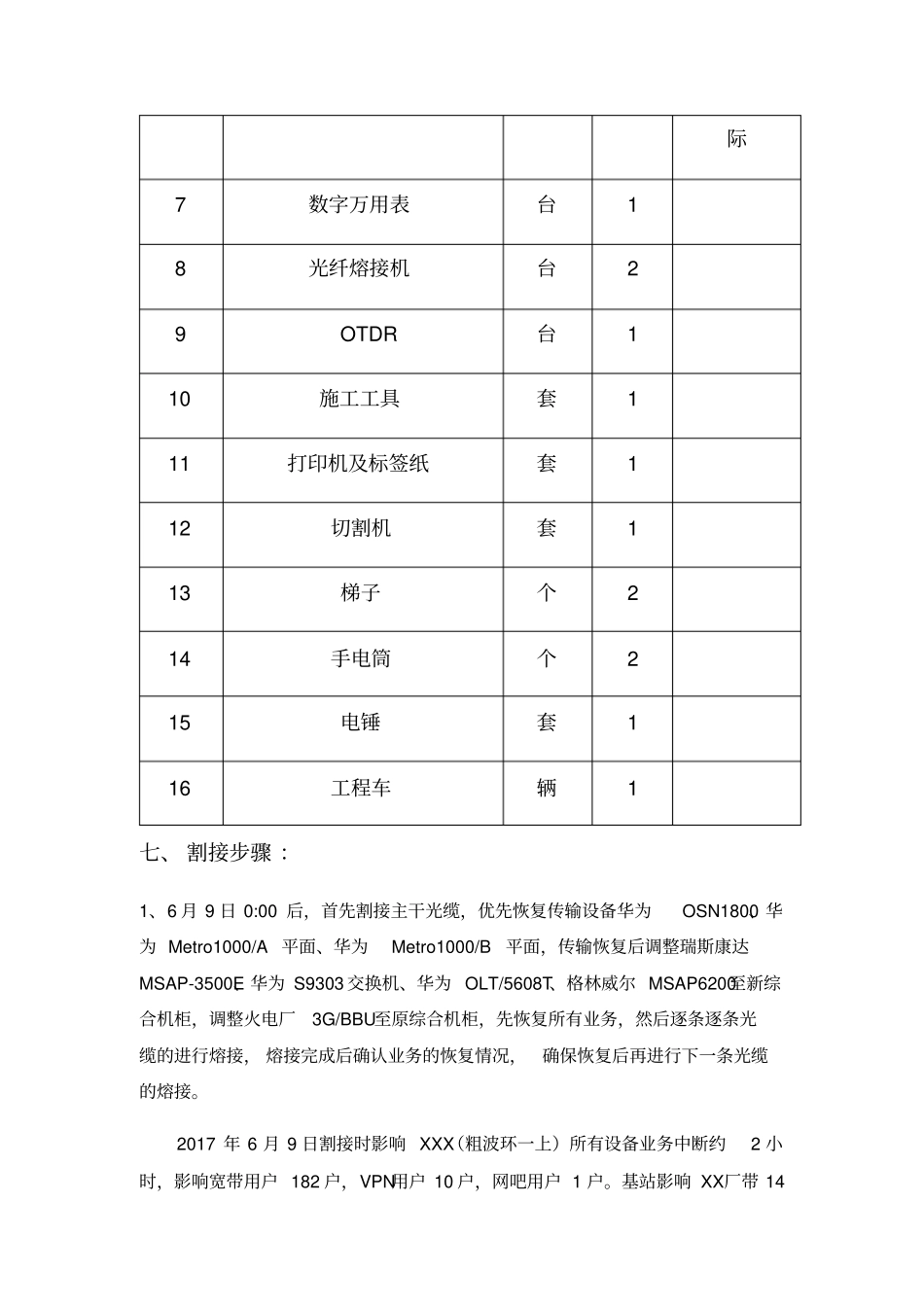

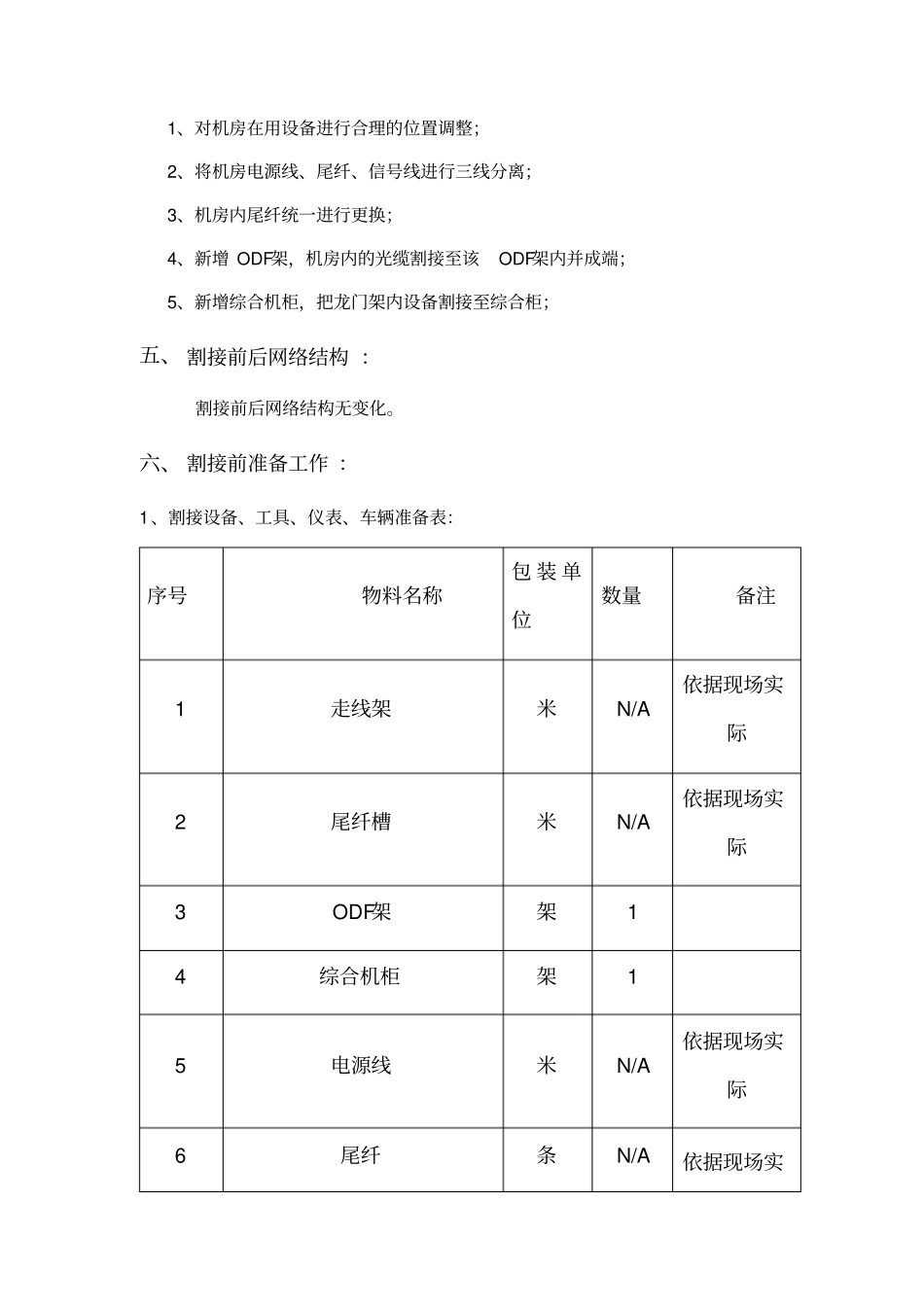

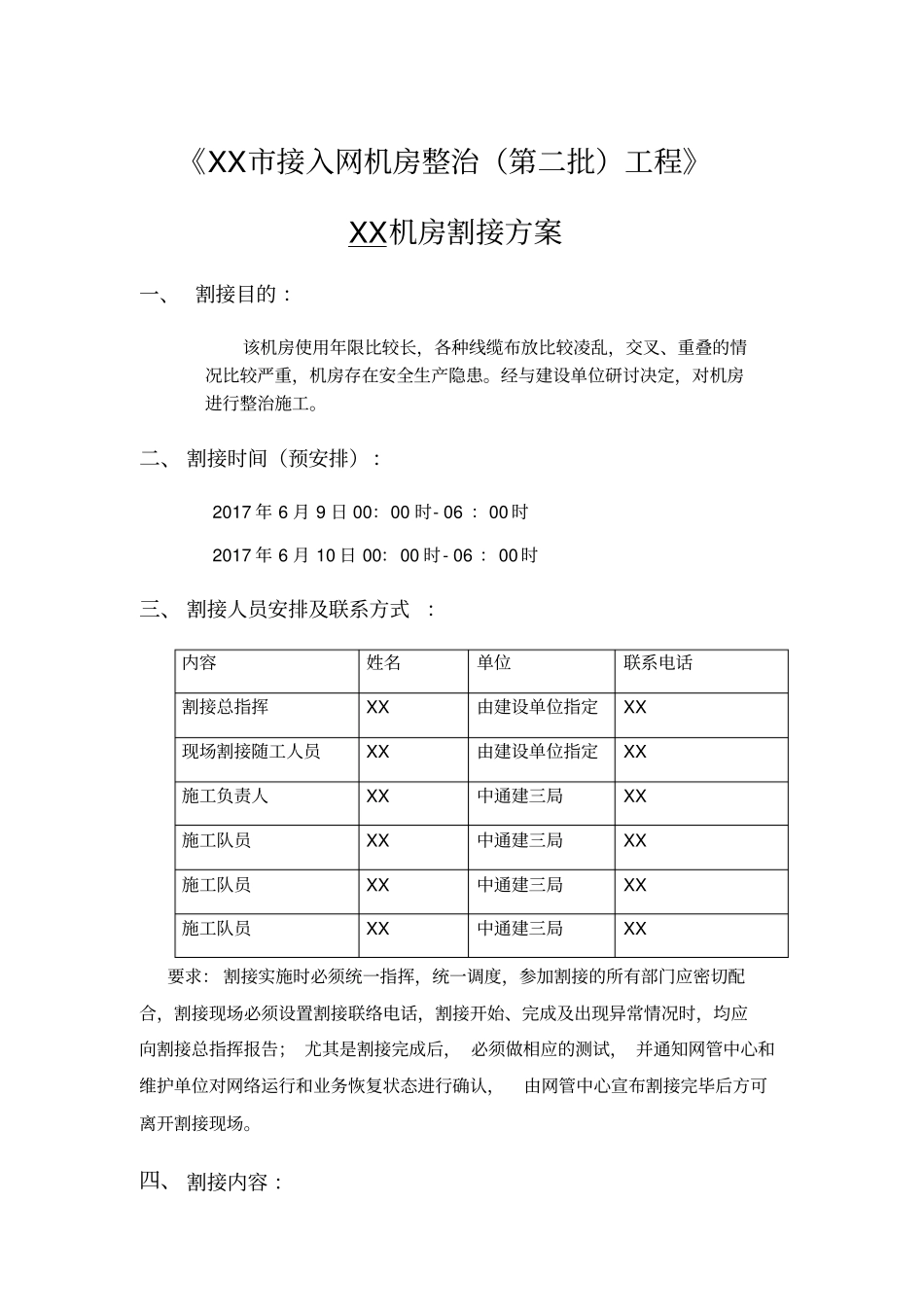

《XX市接入网机房整治（第二批）工程》XX机房割接方案一、割接目的：该机房使用年限比较长，各种线缆布放比较凌乱，交叉、重叠的情况比较严重，机房存在安全生产隐患。经与建设单位研讨决定，对机房进行整治施工。二、割接时间（预安排）：2017年6月9日00：00时-06：00时2017年6月10日00：00时-06：00时三、割接人员安排及联系方式：内容姓名单位联系电话割接总指挥XX由建设单位指定XX现场割接随工人员XX由建设单位指定XX施工负责人XX中通建三局XX施工队员XX中通建三局XX施工队员XX中通建三局XX施工队员XX中通建三局XX要求：割接实施时必须统一指挥，统一调度，参加割接的所有部门应密切配合，割接现场必须设置割接联络电话，割接开始、完成及出现异常情况时，均应向割接总指挥报告；尤其是割接完成后，必须做相应的测试，并通知网管中心和维护单位对网络运行和业务恢复状态进行确认，由网管中心宣布割接完毕后方可离开割接现场。四、割接内容：1、对机房在用设备进行合理的位置调整；2、将机房电源线、尾纤、信号线进行三线分离；3、机房内尾纤统一进行更换；4、新增ODF架，机房内的光缆割接至该ODF架内并成端；5、新增综合机柜，把龙门架内设备割接至综合柜；五、割接前后网络结构：割接前后网络结构无变化。六、割接前准备工作：1、割接设备、工具、仪表、车辆准备表：序号物料名称包装单位数量备注1走线架米N/A依据现场实际2尾纤槽米N/A依据现场实际3ODF架架14综合机柜架15电源线米N/A依据现场实际6尾纤条N/A依据现场实际7数字万用表台18光纤熔接机台29OTDR台110施工工具套111打印机及标签纸套112切割机套113梯子个214手电筒个215电锤套116工程车辆1七、割接步骤：1、6月9日0:00后，首先割接主干光缆，优先恢复传输设备华为OSN1800、华为Metro1000/A平面、华为Metro1000/B平面，传输恢复后调整瑞斯康达MSAP-3500E、华为S9303交换机、华为OLT/5608T、格林威尔MSAP6200至新综合机柜，调整火电厂3G/BBU至原综合机柜，先恢复所有业务，然后逐条逐条光缆的进行熔接，熔接完成后确认业务的恢复情况，确保恢复后再进行下一条光缆的熔接。2017年6月9日割接时影响XXX（粗波环一上）所有设备业务中断约2小时，影响宽带用户182户，VPN用户10户，网吧用户1户。基站影响XX厂带14个BBU。2、6月10日0:00后逐条逐条光缆的进行熔接，熔接完成后确认业务的恢复情况，确保恢复后再进行下一条光缆的熔接。2017年6月10日割接时影响XX厂宽带用户182户，VPN用户10户，网吧用户1户。基站影响XX厂带14个BBU。3、第三天晚上0:00后逐条逐条光缆的进行熔接，熔接完成后确认业务的恢复情况，确保恢复后再进行下一条光缆的熔接。并把综合机柜电源线更换成双路供电。4、火电厂设备清单本端对端业务名称华为OSN1500华为OSN1800华为Metro1000/A平面华为Metro1000/B平面瑞斯康达MSAP-3500E中兴OLT/C220瑞斯康达2828F交换机/26口华为S9303交换机/1/0/22设备互联瑞斯康达2828F交换机/4口XX小学互联网瑞斯康达2828F交换机/6口XX水泥互联网瑞斯康达2828F交换机/7口XX学校互联网瑞斯康达2828F交换机/9口未知业务瑞斯康达2828F交换机/10口未知业务瑞斯康达2828F交换机/2口有告警收无光XX能源互联网瑞斯康达2828F交换机/3口有告警收无光XXX煤瑞斯康达2828F交换机/5口有告警收无光XXX厂互联网瑞斯康达2828F交换机/11口有告警收无光XXXX网吧格林威尔MSAP6200华为S9303交换机/1/0/3中兴OLT/C220/14口设备互联华为S9303交换机/1/0/5华为OLT/5608T/2/0设备互联华为S9303交换机/1/0/23上联至XXX华为OLT/5608T瑞斯康达协转XXX远程监控火电厂3G/BBUabc湖3G/BBUAb湖4G/BBU火电厂4G/BBU火电厂拉远4G/BBUab4G/BBUab4G/BBUab800M/BBU火电厂800M/BBUab800M/BBUab无源波分ab无源波分华为ATN910/A1-1华为ATN910/A1-2华为ATN910/A1-3ab800M/BBUab800M/BBU1：8光分（2个）八、应急回退措施割接中止说明：1、割接操作后发生如下情况下需要做倒回操作:（1）、割接前做好工具准备，标签确认等工作，并做好现场相关标签标志记录以便割接不成功能迅速恢复原状。（2）、如割接过程中出现设备故障以致加不上电或综合柜龙门架内附带协议转换器之类...
