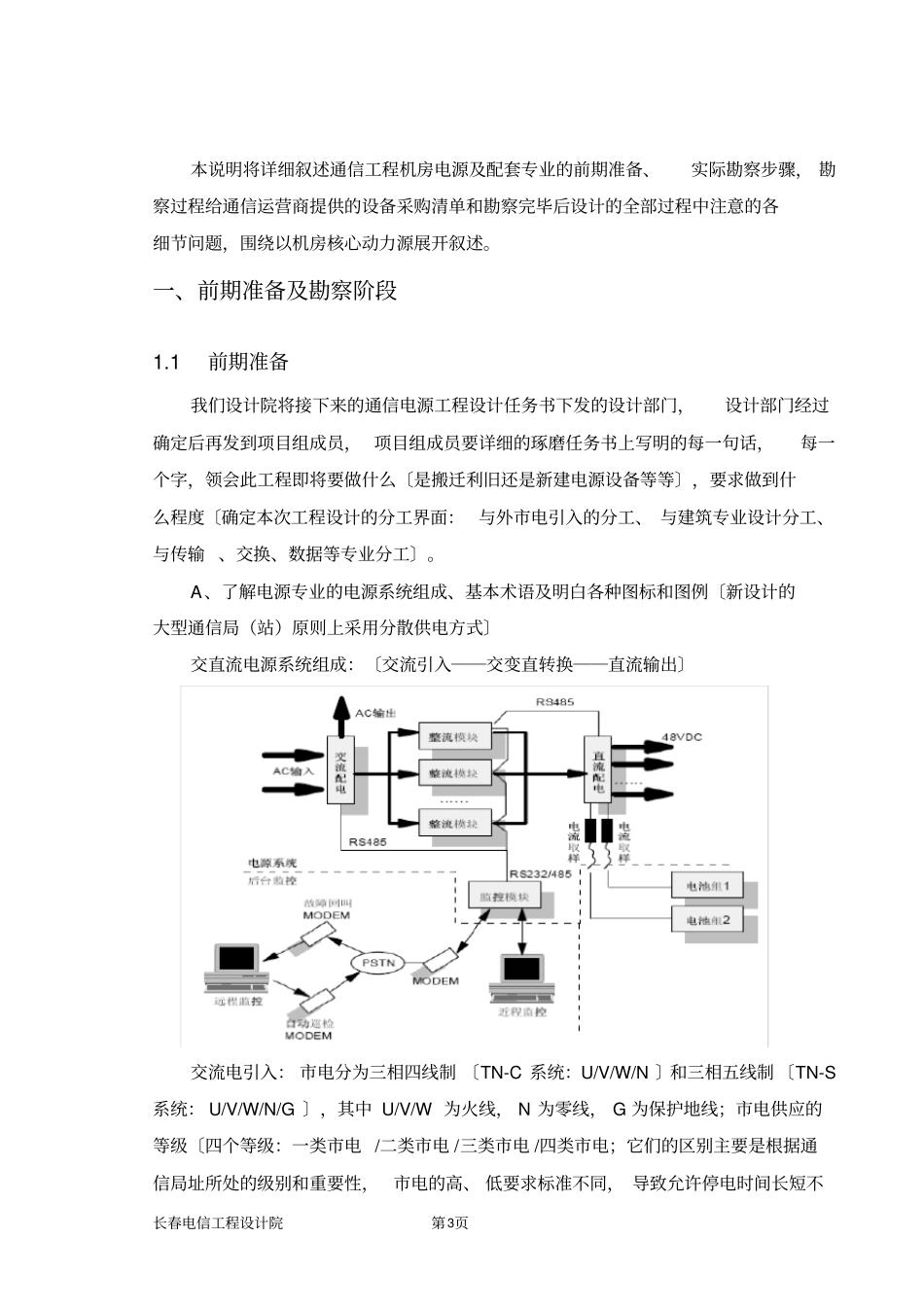

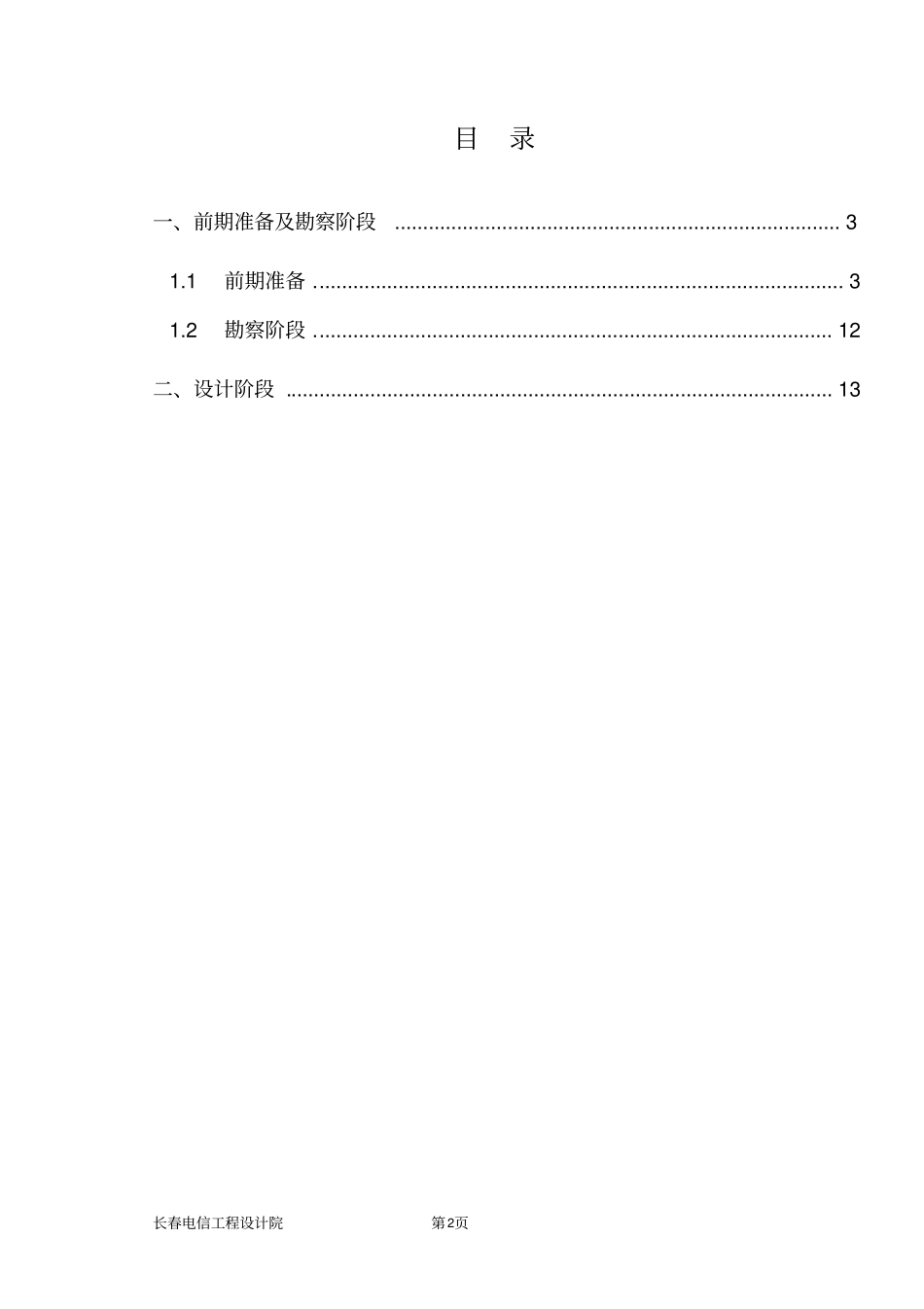

长春电信工程设计院第1页通信机房电源及配套勘察/设计要点长春电信工程设计院第2页目录一、前期准备及勘察阶段...............................................................................31.1前期准备..............................................................................................31.2勘察阶段............................................................................................12二、设计阶段.................................................................................................13长春电信工程设计院第3页本说明将详细叙述通信工程机房电源及配套专业的前期准备、实际勘察步骤，勘察过程给通信运营商提供的设备采购清单和勘察完毕后设计的全部过程中注意的各细节问题，围绕以机房核心动力源展开叙述。一、前期准备及勘察阶段1.1前期准备我们设计院将接下来的通信电源工程设计任务书下发的设计部门，设计部门经过确定后再发到项目组成员，项目组成员要详细的琢磨任务书上写明的每一句话，每一个字，领会此工程即将要做什么〔是搬迁利旧还是新建电源设备等等〕，要求做到什么程度〔确定本次工程设计的分工界面：与外市电引入的分工、与建筑专业设计分工、与传输、交换、数据等专业分工〕。A、了解电源专业的电源系统组成、基本术语及明白各种图标和图例〔新设计的大型通信局（站）原则上采用分散供电方式〕交直流电源系统组成：〔交流引入――交变直转换――直流输出〕交流电引入：市电分为三相四线制〔TN-C系统：U/V/W/N〕和三相五线制〔TN-S系统：U/V/W/N/G〕，其中U/V/W为火线，N为零线，G为保护地线；市电供应的等级〔四个等级：一类市电/二类市电/三类市电/四类市电；它们的区别主要是根据通信局址所处的级别和重要性，市电的高、低要求标准不同，导致允许停电时间长短不长春电信工程设计院第4页同〕及电费费率体制〔照明和通信系统用电是单独计费还是统一计费，会导致设计中交流电源线接法不同；比如现在局方照明系统和通信系统费率体制相同，则照明系统和通信系统直接可以在同一个交流配电输出柜内引接；如果它们费率体制不相同，则照明系统和通信系统则不可以在同一交流输出柜内引接，照明系统或通信系统其一应该在另装计费器（电表）下的交流系统输出端子引接〕。N（零）W（火）V（火）U（火）交流电源线选取：现代通信通常选择RVVZ1000和RVVZ221000两种电源线型号。RVVZ1000表示高阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆（电缆耐压1000V），适用于通信机房内绝大部分场合；RVVZ221000表示锴装高阻燃铜芯聚氯乙烯阻燃聚氯乙烯护套软电缆（电缆耐压1000V），适用于通信机房地槽、地沟等易于挤压破损的场合。在机房设备搬迁改造工程设计中，如果遇到通信机房内的电源线采用BV等系列的情况，除非运营商特殊要求，搬迁改造后新增的电源线首选RVVZ系列。下图体现了RVVZ1000（3芯＋1芯）电源线缆的内部结构，内含4条线，例如：RVVZ1000（3*25＋1*16）mm2表示这条电源线内含3条25mm2的电源线和1条16mm2的电源线，共计4条线；如果采用RVVZ1000（3芯＋2芯）的电长春电信工程设计院第5页源缆线，则电缆内应含5条线，表示方法同上所述。如果在通信工程中采用RVVZ1000〔3芯＋1芯〕或者RVVZ1000〔3芯＋2芯〕的线，那么这条电源线一定是交流电源线而不是直流电源线。交流屏、整流器（或高频开关电源）应设有分级防雷装置：①防雷分级（按冲击电流分级）通信电源设备的防雷分为A、B、C三级〔如上图所示〕。②通信电源耐冲击能力通信电源设备应能承受模拟冲击电压的波形为1.2/50μs，模拟冲击电流波形三相四线（U、V、W、N）长春电信工程设计院第6页为8/20μs。冲击电流波幅值：1级≥3KVA、2级≥10KVA、3级≥20KVA在工程设计中：A级防雷由市电引入专业负责，B、C级防雷由设备厂家按防雷标准配置。需要说明的是：基站中运营商自行定做的壁挂交流配电箱有时可能不会配置防雷装置，此时，我们要对防雷装置做补充设计，选择好防雷装置后，将其并接到交流配电箱输入端，防雷装置U、V、W三相前端必须接熔断器，N相不接。不间断电源设...
