道路交通标线涂料VIP专享VIP免费

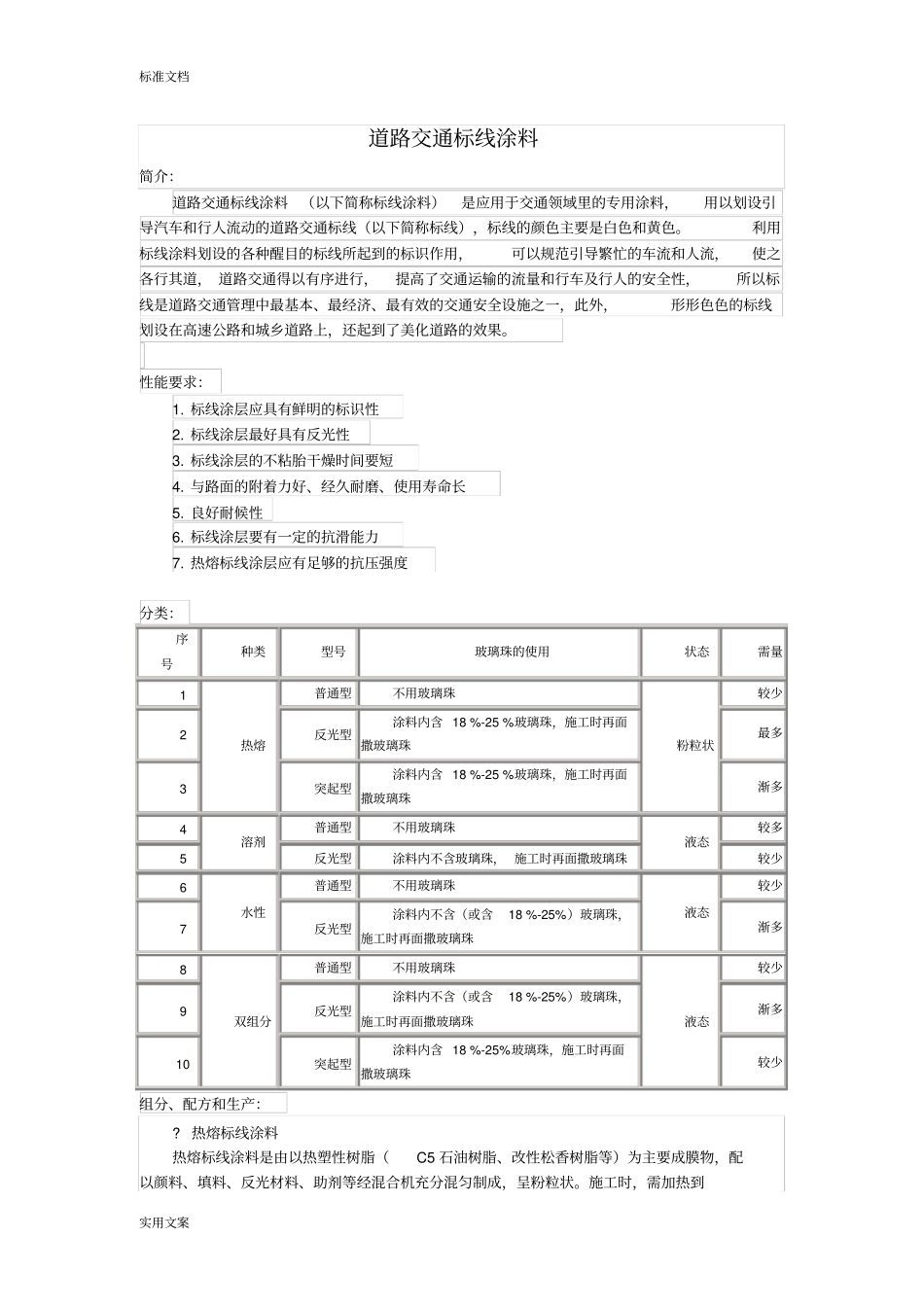

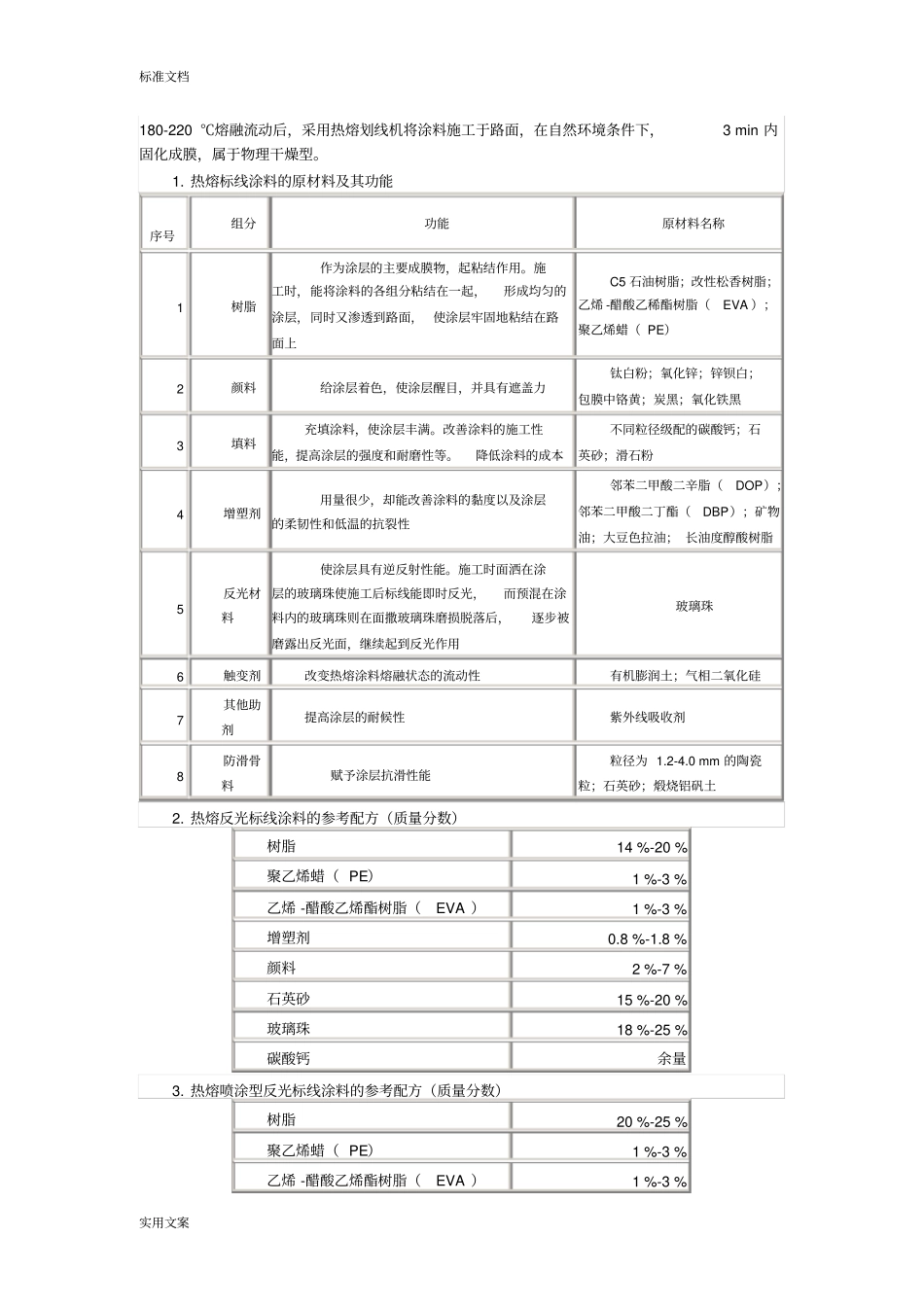

标准文档实用文案道路交通标线涂料简介：道路交通标线涂料（以下简称标线涂料）是应用于交通领域里的专用涂料，用以划设引导汽车和行人流动的道路交通标线（以下简称标线），标线的颜色主要是白色和黄色。利用标线涂料划设的各种醒目的标线所起到的标识作用，可以规范引导繁忙的车流和人流，使之各行其道，道路交通得以有序进行，提高了交通运输的流量和行车及行人的安全性，所以标线是道路交通管理中最基本、最经济、最有效的交通安全设施之一，此外，形形色色的标线划设在高速公路和城乡道路上，还起到了美化道路的效果。性能要求：1.标线涂层应具有鲜明的标识性2.标线涂层最好具有反光性3.标线涂层的不粘胎干燥时间要短4.与路面的附着力好、经久耐磨、使用寿命长5.良好耐候性6.标线涂层要有一定的抗滑能力7.热熔标线涂层应有足够的抗压强度分类：序号种类型号玻璃珠的使用状态需量1热熔普通型不用玻璃珠粉粒状较少2反光型涂料内含18%-25%玻璃珠，施工时再面撒玻璃珠最多3突起型涂料内含18%-25%玻璃珠，施工时再面撒玻璃珠渐多4溶剂普通型不用玻璃珠液态较多5反光型涂料内不含玻璃珠，施工时再面撒玻璃珠较少6水性普通型不用玻璃珠液态较少7反光型涂料内不含（或含18%-25%）玻璃珠，施工时再面撒玻璃珠渐多8双组分普通型不用玻璃珠液态较少9反光型涂料内不含（或含18%-25%）玻璃珠，施工时再面撒玻璃珠渐多10突起型涂料内含18%-25%玻璃珠，施工时再面撒玻璃珠较少组分、配方和生产：?热熔标线涂料热熔标线涂料是由以热塑性树脂（C5石油树脂、改性松香树脂等）为主要成膜物，配以颜料、填料、反光材料、助剂等经混合机充分混匀制成，呈粉粒状。施工时，需加热到标准文档实用文案180-220℃熔融流动后，采用热熔划线机将涂料施工于路面，在自然环境条件下，3min内固化成膜，属于物理干燥型。1.热熔标线涂料的原材料及其功能序号组分功能原材料名称1树脂作为涂层的主要成膜物，起粘结作用。施工时，能将涂料的各组分粘结在一起，形成均匀的涂层，同时又渗透到路面，使涂层牢固地粘结在路面上C5石油树脂；改性松香树脂；乙烯-醋酸乙稀酯树脂（EVA）；聚乙烯蜡（PE）2颜料给涂层着色，使涂层醒目，并具有遮盖力钛白粉；氧化锌；锌钡白；包膜中铬黄；炭黑；氧化铁黑3填料充填涂料，使涂层丰满。改善涂料的施工性能，提高涂层的强度和耐磨性等。降低涂料的成本不同粒径级配的碳酸钙；石英砂；滑石粉4增塑剂用量很少，却能改善涂料的黏度以及涂层的柔韧性和低温的抗裂性邻苯二甲酸二辛脂（DOP）；邻苯二甲酸二丁酯（DBP）；矿物油；大豆色拉油；长油度醇酸树脂5反光材料使涂层具有逆反射性能。施工时面洒在涂层的玻璃珠使施工后标线能即时反光，而预混在涂料内的玻璃珠则在面撒玻璃珠磨损脱落后，逐步被磨露出反光面，继续起到反光作用玻璃珠6触变剂改变热熔涂料熔融状态的流动性有机膨润土；气相二氧化硅7其他助剂提高涂层的耐候性紫外线吸收剂8防滑骨料赋予涂层抗滑性能粒径为1.2-4.0mm的陶瓷粒；石英砂；煅烧铝矾土2.热熔反光标线涂料的参考配方（质量分数）树脂14%-20%聚乙烯蜡（PE）1%-3%乙烯-醋酸乙烯酯树脂（EVA）1%-3%增塑剂0.8%-1.8%颜料2%-7%石英砂15%-20%玻璃珠18%-25%碳酸钙余量3.热熔喷涂型反光标线涂料的参考配方（质量分数）树脂20%-25%聚乙烯蜡（PE）1%-3%乙烯-醋酸乙烯酯树脂（EVA）1%-3%标准文档实用文案增塑剂1%-2%颜料2%-7%石英砂15%-20%玻璃珠18%-25%碳酸钙余量4.热熔突起反光标线涂料的参考配方（质量分数）树脂14%-20%聚乙烯蜡（PE）1%-3%乙烯-醋酸乙烯酯树脂（EVA）1%-3%增塑剂0.5%-1.0%颜料2%-7%石英砂15%-20%玻璃珠18%-25%助剂适量碳酸钙余量5.热熔标线涂料的生产工艺热熔标线涂料是由树脂、颜料、填料、增塑剂、反光材料等原材料混合而成，生产的设备是混合机。生产的关键是将各种原材料混合均匀，不容许有偏析生产工艺流程：标准文档实用文案?溶剂标线涂料溶剂标线涂料是由树脂（丙烯酸树脂、丙醇酸树脂、氯化橡胶等）配以颜料、填料、助剂和溶剂，经分散、研磨后制成，呈液态。施工时，划线机的喷枪将涂料高压无气喷涂到路面上，在自然环境条件下，15min内，...
