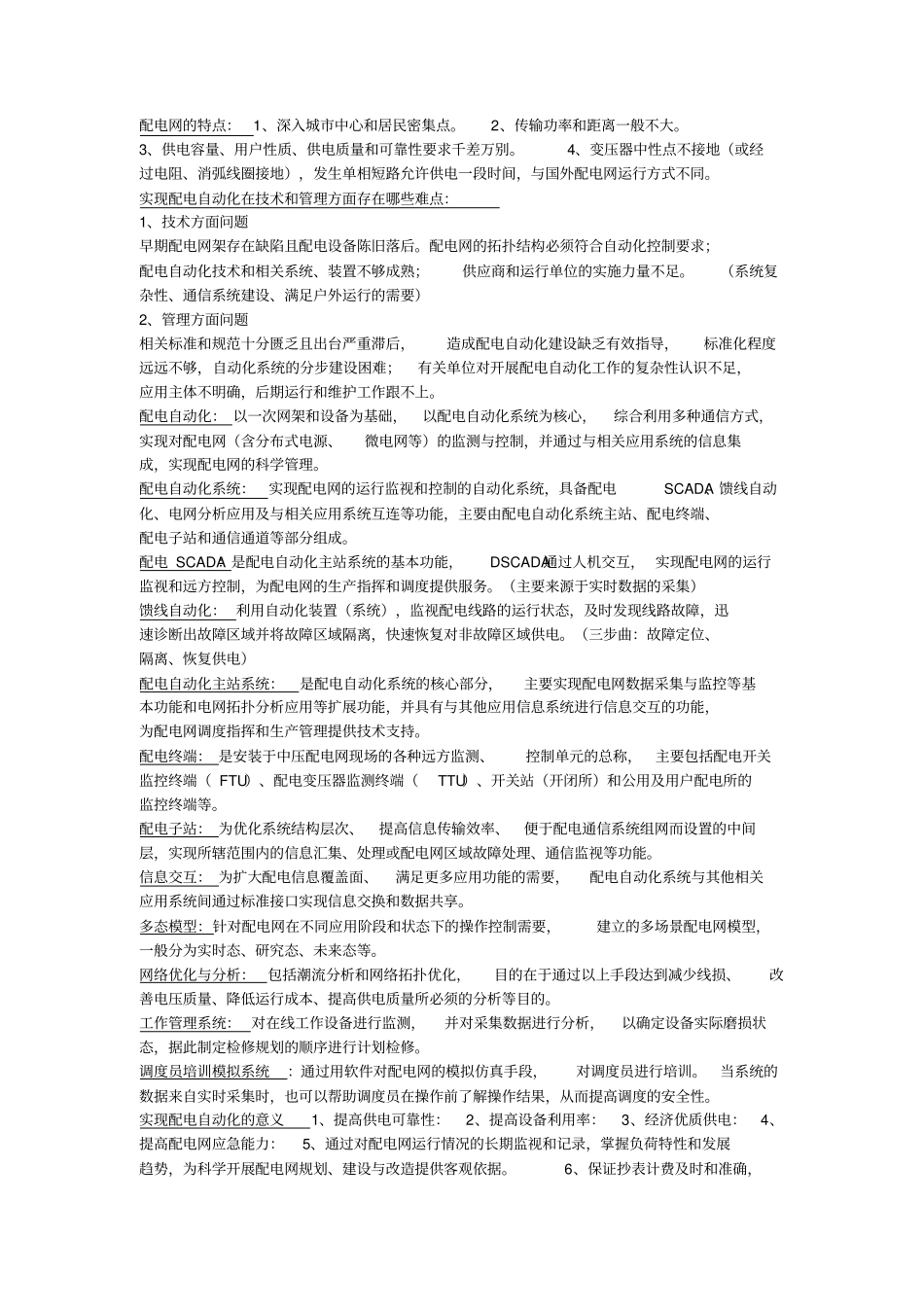

配电网的特点：1、深入城市中心和居民密集点。2、传输功率和距离一般不大。3、供电容量、用户性质、供电质量和可靠性要求千差万别。4、变压器中性点不接地（或经过电阻、消弧线圈接地），发生单相短路允许供电一段时间，与国外配电网运行方式不同。实现配电自动化在技术和管理方面存在哪些难点：1、技术方面问题早期配电网架存在缺陷且配电设备陈旧落后。配电网的拓扑结构必须符合自动化控制要求；配电自动化技术和相关系统、装置不够成熟；供应商和运行单位的实施力量不足。（系统复杂性、通信系统建设、满足户外运行的需要）2、管理方面问题相关标准和规范十分匮乏且出台严重滞后，造成配电自动化建设缺乏有效指导，标准化程度远远不够，自动化系统的分步建设困难；有关单位对开展配电自动化工作的复杂性认识不足，应用主体不明确，后期运行和维护工作跟不上。配电自动化：以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电网（含分布式电源、微电网等）的监测与控制，并通过与相关应用系统的信息集成，实现配电网的科学管理。配电自动化系统：实现配电网的运行监视和控制的自动化系统，具备配电SCADA、馈线自动化、电网分析应用及与相关应用系统互连等功能，主要由配电自动化系统主站、配电终端、配电子站和通信通道等部分组成。配电SCADA：是配电自动化主站系统的基本功能，DSCADA通过人机交互，实现配电网的运行监视和远方控制，为配电网的生产指挥和调度提供服务。（主要来源于实时数据的采集）馈线自动化：利用自动化装置（系统），监视配电线路的运行状态，及时发现线路故障，迅速诊断出故障区域并将故障区域隔离，快速恢复对非故障区域供电。（三步曲：故障定位、隔离、恢复供电）配电自动化主站系统：是配电自动化系统的核心部分，主要实现配电网数据采集与监控等基本功能和电网拓扑分析应用等扩展功能，并具有与其他应用信息系统进行信息交互的功能，为配电网调度指挥和生产管理提供技术支持。配电终端：是安装于中压配电网现场的各种远方监测、控制单元的总称，主要包括配电开关监控终端（FTU）、配电变压器监测终端（TTU）、开关站（开闭所）和公用及用户配电所的监控终端等。配电子站：为优化系统结构层次、提高信息传输效率、便于配电通信系统组网而设置的中间层，实现所辖范围内的信息汇集、处理或配电网区域故障处理、通信监视等功能。信息交互：为扩大配电信息覆盖面、满足更多应用功能的需要，配电自动化系统与其他相关应用系统间通过标准接口实现信息交换和数据共享。多态模型：针对配电网在不同应用阶段和状态下的操作控制需要，建立的多场景配电网模型，一般分为实时态、研究态、未来态等。网络优化与分析：包括潮流分析和网络拓扑优化，目的在于通过以上手段达到减少线损、改善电压质量、降低运行成本、提高供电质量所必须的分析等目的。工作管理系统：对在线工作设备进行监测，并对采集数据进行分析，以确定设备实际磨损状态，据此制定检修规划的顺序进行计划检修。调度员培训模拟系统：通过用软件对配电网的模拟仿真手段，对调度员进行培训。当系统的数据来自实时采集时，也可以帮助调度员在操作前了解操作结果，从而提高调度的安全性。实现配电自动化的意义1、提高供电可靠性：2、提高设备利用率：3、经济优质供电：4、提高配电网应急能力：5、通过对配电网运行情况的长期监视和记录，掌握负荷特性和发展趋势，为科学开展配电网规划、建设与改造提供客观依据。6、保证抄表计费及时和准确，提高了企业的经济效益和工作效率，并可为用户提供自动化的用电信息服务等。7、提高供电企业的管理现代化水平和客户服务质量。配电自动化有哪些基本功能1、安全监视功能：通过采集配电网上的状态量（如开关位置和保护动作情况）和模拟量、电度量，从而对配电网的运行状况进行监视。2、控制功能：远方控制开关的合闸或跳闸、有载调压设备升压或降压，以达到所期望的电压质量要求目的（如满足电压质量要求、无功补偿和负荷平衡等）。3、保护功能：检测和判断故障区段（定位）、并隔离故障区域（隔离）、恢复正常区域供电。信息管理子...
