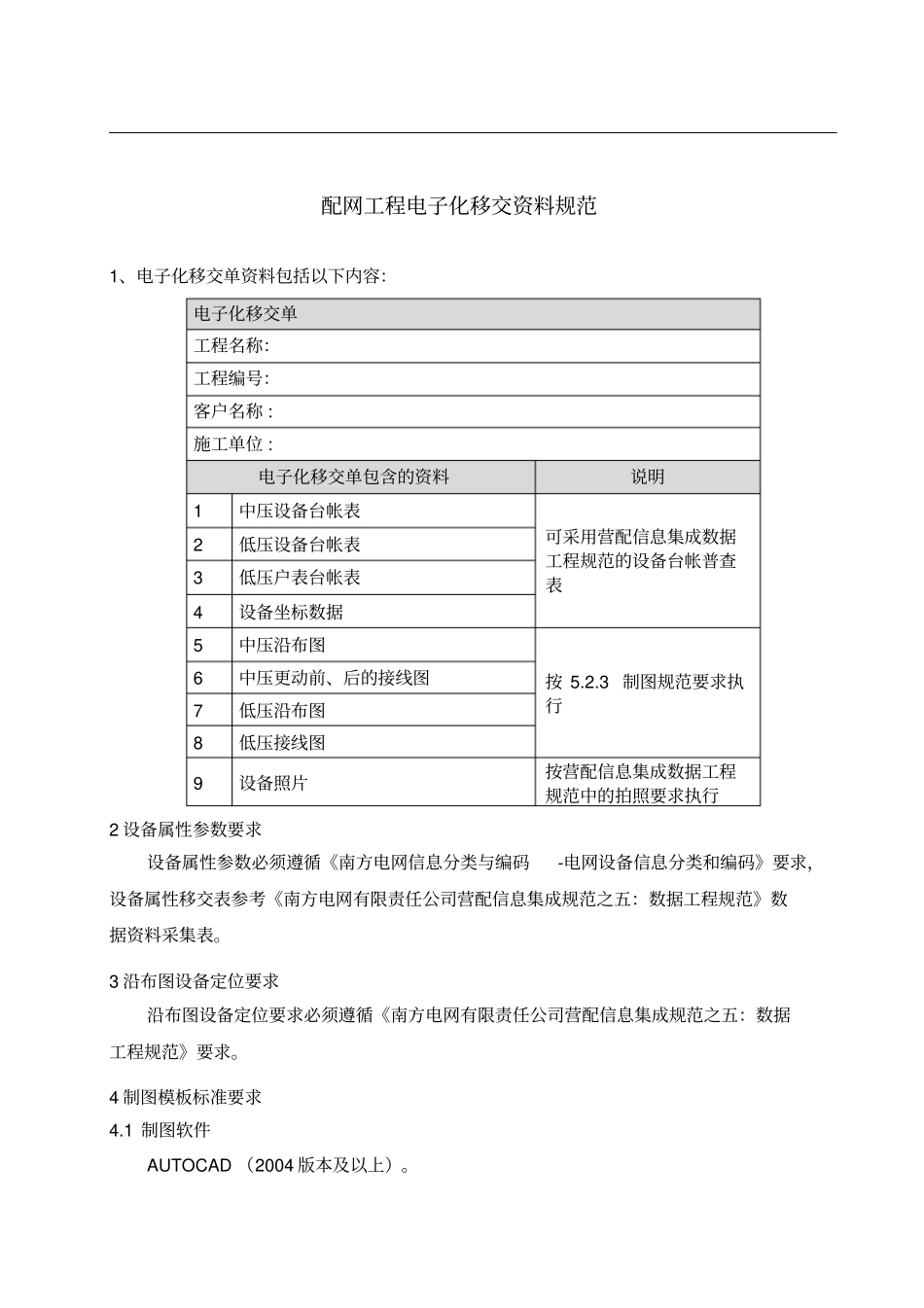

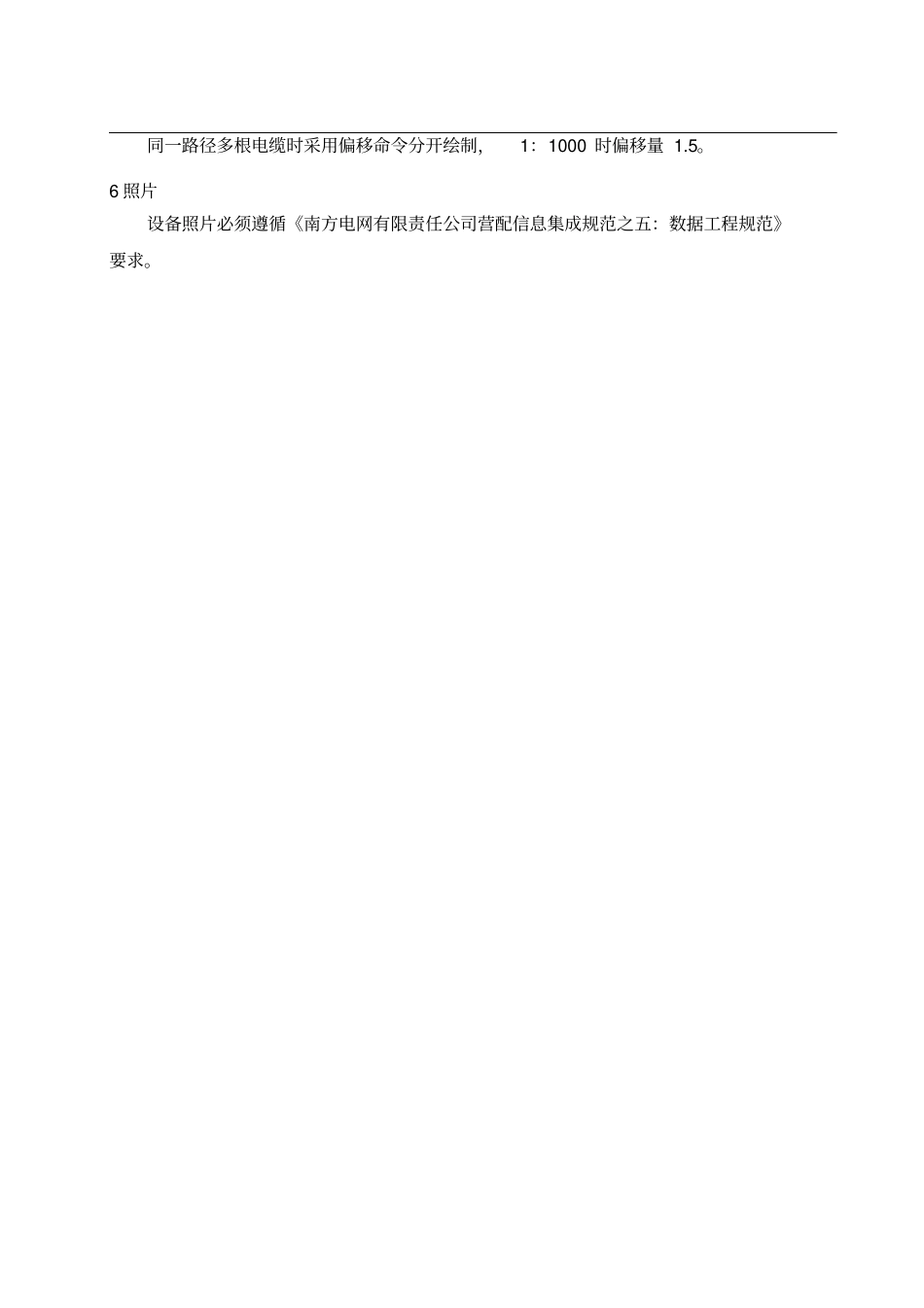

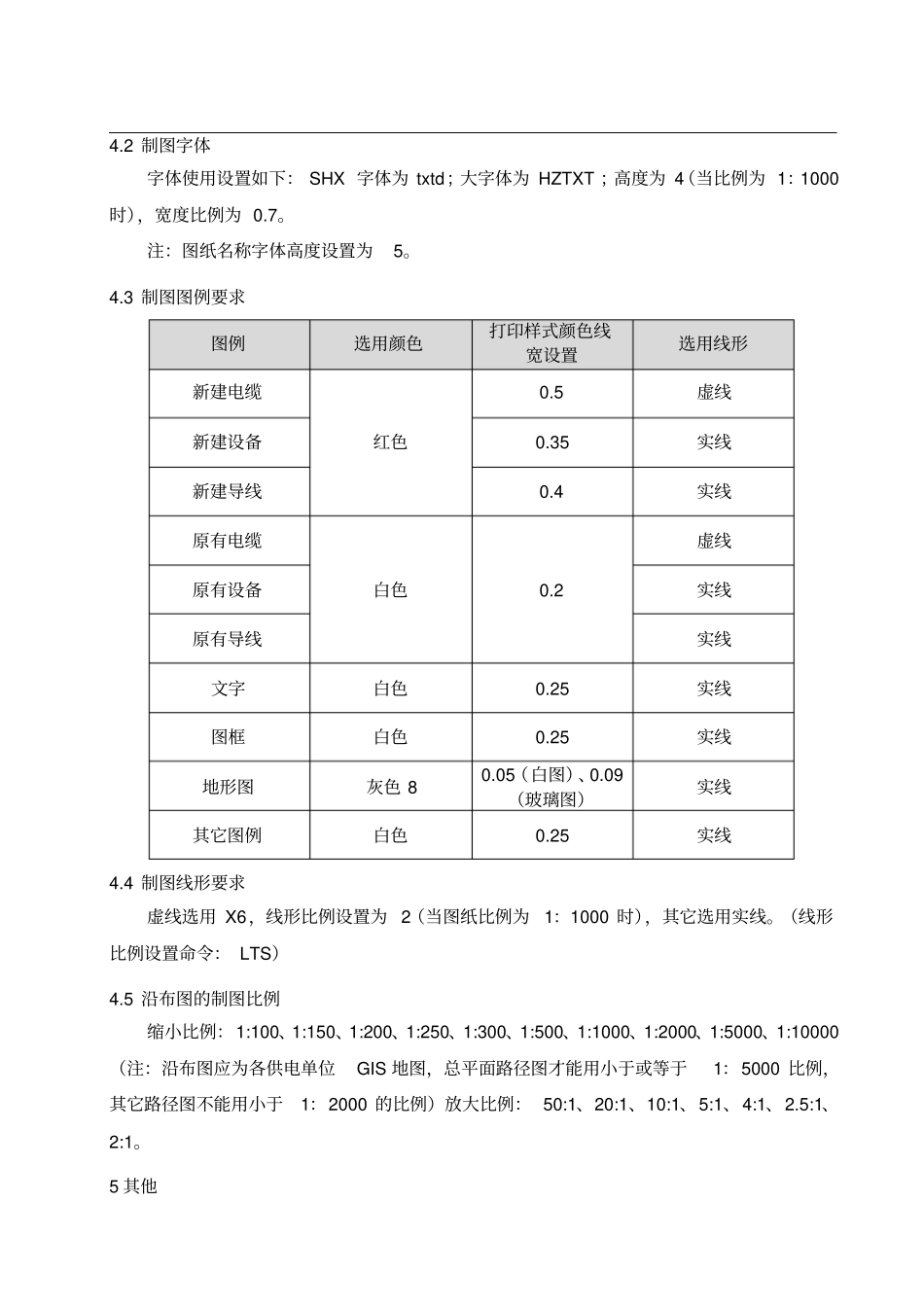

配网工程电子化移交资料规范1、电子化移交单资料包括以下内容：电子化移交单工程名称：工程编号：客户名称:施工单位:电子化移交单包含的资料说明1中压设备台帐表可采用营配信息集成数据工程规范的设备台帐普查表2低压设备台帐表3低压户表台帐表4设备坐标数据5中压沿布图按5.2.3制图规范要求执行6中压更动前、后的接线图7低压沿布图8低压接线图9设备照片按营配信息集成数据工程规范中的拍照要求执行2设备属性参数要求设备属性参数必须遵循《南方电网信息分类与编码-电网设备信息分类和编码》要求，设备属性移交表参考《南方电网有限责任公司营配信息集成规范之五：数据工程规范》数据资料采集表。3沿布图设备定位要求沿布图设备定位要求必须遵循《南方电网有限责任公司营配信息集成规范之五：数据工程规范》要求。4制图模板标准要求4.1制图软件AUTOCAD（2004版本及以上）。4.2制图字体字体使用设置如下：SHX字体为txtd；大字体为HZTXT；高度为4（当比例为1：1000时），宽度比例为0.7。注：图纸名称字体高度设置为5。4.3制图图例要求图例选用颜色打印样式颜色线宽设置选用线形新建电缆红色0.5虚线新建设备0.35实线新建导线0.4实线原有电缆白色0.2虚线原有设备实线原有导线实线文字白色0.25实线图框白色0.25实线地形图灰色80.05（白图）、0.09（玻璃图）实线其它图例白色0.25实线4.4制图线形要求虚线选用X6，线形比例设置为2（当图纸比例为1：1000时），其它选用实线。（线形比例设置命令：LTS）4.5沿布图的制图比例缩小比例：1:100、1:150、1:200、1:250、1:300、1:500、1:1000、1:2000、1:5000、1:10000（注：沿布图应为各供电单位GIS地图，总平面路径图才能用小于或等于1：5000比例，其它路径图不能用小于1：2000的比例）放大比例：50:1、20:1、10:1、5:1、4:1、2.5:1、2:1。5其他同一路径多根电缆时采用偏移命令分开绘制，1：1000时偏移量1.5。6照片设备照片必须遵循《南方电网有限责任公司营配信息集成规范之五：数据工程规范》要求。
