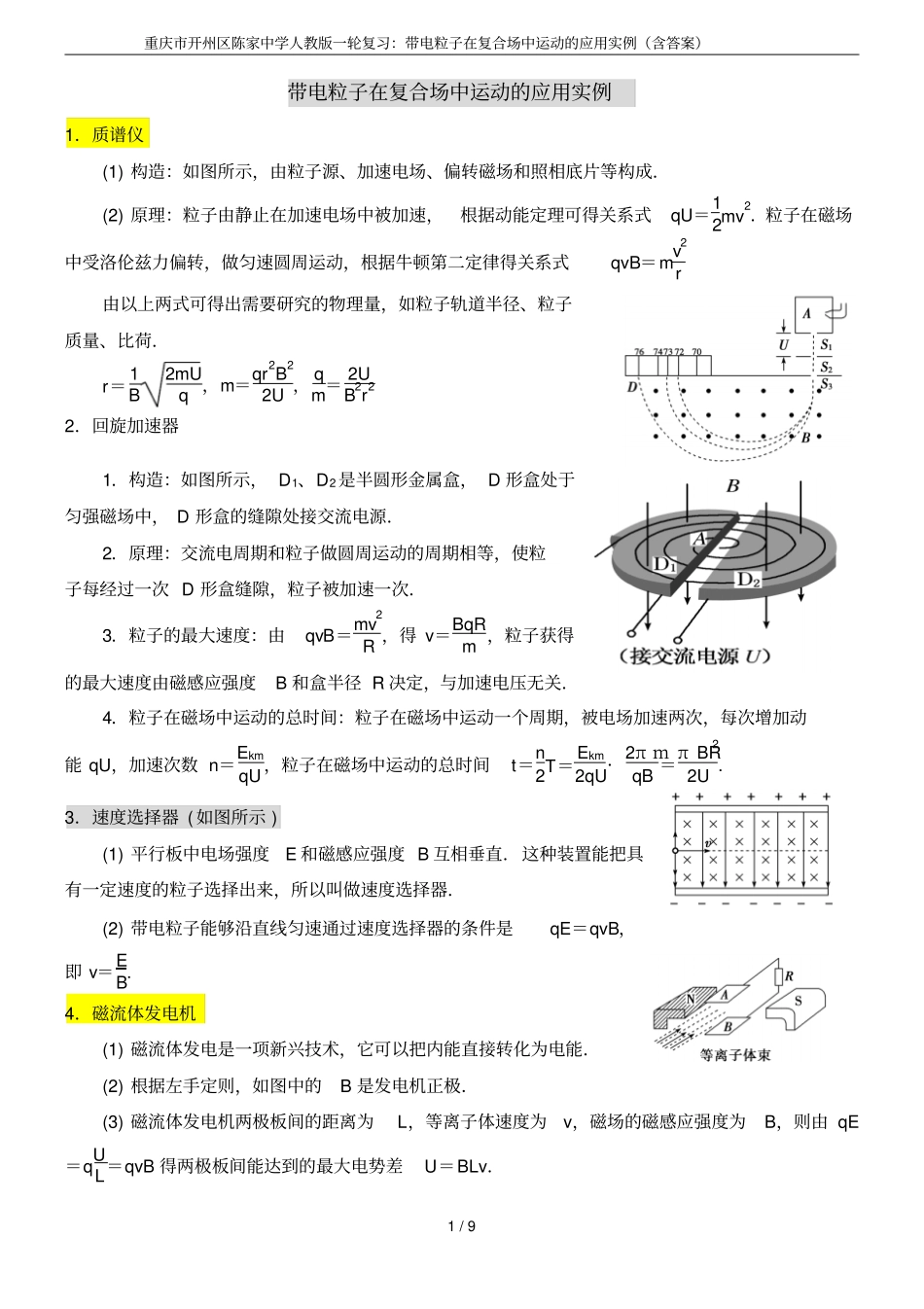

重庆开州区陈家中学人教版一轮复习:带电粒子在复合场中运动的应用实例含答案_第1页
1/9
重庆开州区陈家中学人教版一轮复习:带电粒子在复合场中运动的应用实例含答案_第2页
2/9
重庆开州区陈家中学人教版一轮复习:带电粒子在复合场中运动的应用实例含答案_第3页
3/9
重庆市开州区陈家中学人教版一轮复习:带电粒子在复合场中运动的应用实例(含答案)1/9带电粒子在复合场中运动的应用实例1.质谱仪(1)构造:如图所示,由粒子源、加速电场、偏转磁场和照相底片等构成.(2)原理:粒子由静止在加速电场中被加速,根据动能定理可得关系式qU=12mv2.粒子在磁场中受洛伦兹力偏转,做匀速圆周运动,根据牛顿第二定律得关系式qvB=mv2r由以上两式可得出需要研究的物理量,如粒子轨道半径、粒子质量、比荷.r=1B2mUq,m=qr2B22U,qm=2UB2r22.回旋加速器1.构造:如图所示,D1、D2是半圆形金属盒,D形盒处于匀强磁场中,D形盒的缝隙处接交流电源.2.原理:交流电周期和粒子做圆周运动的周期相等,使粒子每经过一次D形盒缝隙,粒子被加速一次.3.粒子的最大速度:由qvB=mv2R,得v=BqRm,粒子获得的最大速度由磁感应强度B和盒半径R决定,与加速电压无关.4.粒子在磁场中运动的总时间:粒子在磁场中运动一个周期,被电场加速两次,每次增加动能qU,加速次数n=EkmqU,粒子在磁场中运动的总时间t=n2T=Ekm2qU·2πmqB=πBR22U.3.速度选择器(如图所示)(1)平行板中电场强度E和磁感应强度B互相垂直.这种装置能把具有一定速度的粒子选择出来,所以叫做速度选择器.(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE=qvB,即v=EB.4.磁流体发电机(1)磁流体发电是一项新兴技术,它可以把内能直接转化为电能.(2)根据左手定则,如图中的B是发电机正极.(3)磁流体发电机两极板间的距离为L,等离子体速度为v,磁场的磁感应强度为B,则由qE=qUL=qvB得两极板间能达到的最大电势差U=BLv.重庆市开州区陈家中学人教版一轮复习:带电粒子在复合场中运动的应用实例(含答案)2/95.电磁流量计工作原理:如图所示,圆形导管直径为d,用非磁性材料制成,导电液体在管中向左流动,导电液体中的自由电荷(正、负离子),在洛伦兹力的作用下发生偏转,a、b间出现电势差,形成电场,当自由电荷所受的电场力和洛伦兹力平衡时,a、b间的电势差就保持稳定,即:qvB=qE=qUd,所以v=UBd,因此液体流量Q=Sv=πd24·UBd=πdU4B.6.霍尔效应:1.霍尔效应:应如图,厚度为h,宽度为d的导体板放在垂直于它的磁感强度为B的匀强磁场中,当电流通过导体板时,在导体板的上侧面A和下侧面A'之间会产生电势差,这种现象称为霍尔效应,所产生的电势差称为霍尔电势差,其原理如图所示.实验表明,当磁场不太强时,电势差U、电流I和磁感应强度B的关系为hIBkU,式中的比例系数k称为霍尔系数,霍尔效应可解释为外部磁场产生的洛伦兹力使运动的电子聚集在导体板的一侧,在导体板的另一侧出现多余的正电荷,从而形成横向电场,横向电场对电子施加与洛伦兹力方向相反的静电力,当静电力与洛伦兹力达到平衡时,导体板上下两侧之间会形成稳定的电势差.2.霍尔电压的正负判断及应用(1)金属导体或N型半导体中自由运动的电荷是自由电子,在洛伦兹力作用下侧向移动产生霍尔电压的电荷是电子,不是正电荷,如上图上表面A积累负电荷(自由电子),下表面A'积累正电荷,形成的霍尔电压.注意:通常出现的错误是用左手定则直接判断出正电荷受力向上,其原因是忽视了相对于磁场运动的电荷是自由电子,而不是正电荷.(2)P型半导体形成电流的多数载流子是空穴(相当于正电荷),在上图中产生的霍尔电压应该是.可见用霍尔效应可以区分P型还是N型半导体.题型一、速度选择器例题1.如图所示,两平行金属板水平放置,开始开关S合上使平行板电容器带电.板间存在垂直纸面向里的匀强磁场.一个不计重力的带电粒子恰能以水平向右的速度沿直线通过两板.在以下方法中,能使带电粒子仍沿水平直线通过两板的是()A.将两板的距离增大一倍,同时将磁感应强度增大一倍B.将两板的距离减小一半,同时将磁感应强度增大一倍重庆市开州区陈家中学人教版一轮复习:带电粒子在复合场中运动的应用实例(含答案)3/9C.将开关S断开,两板间的正对面积减小一半,同时将板间磁场的磁感应强度减小一半D.将开关S断开,两板间的正对面积减小一半,同时将板间磁场的磁感应强度增大一倍【答案】BD【解析】A、电容器...
