金属切削机床试卷及答案VIP免费

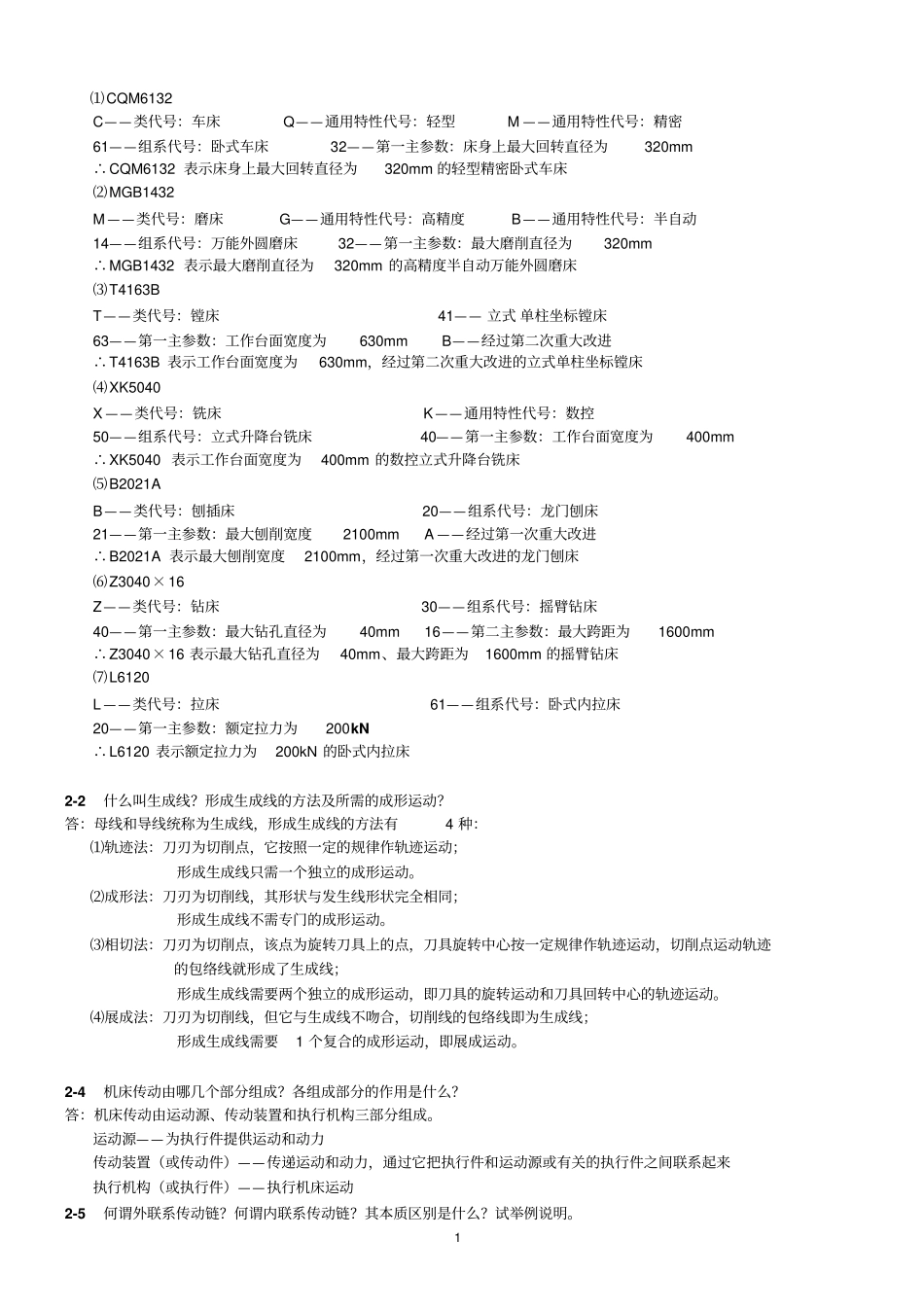

金属切削机床试卷及答案_第1页
1/7

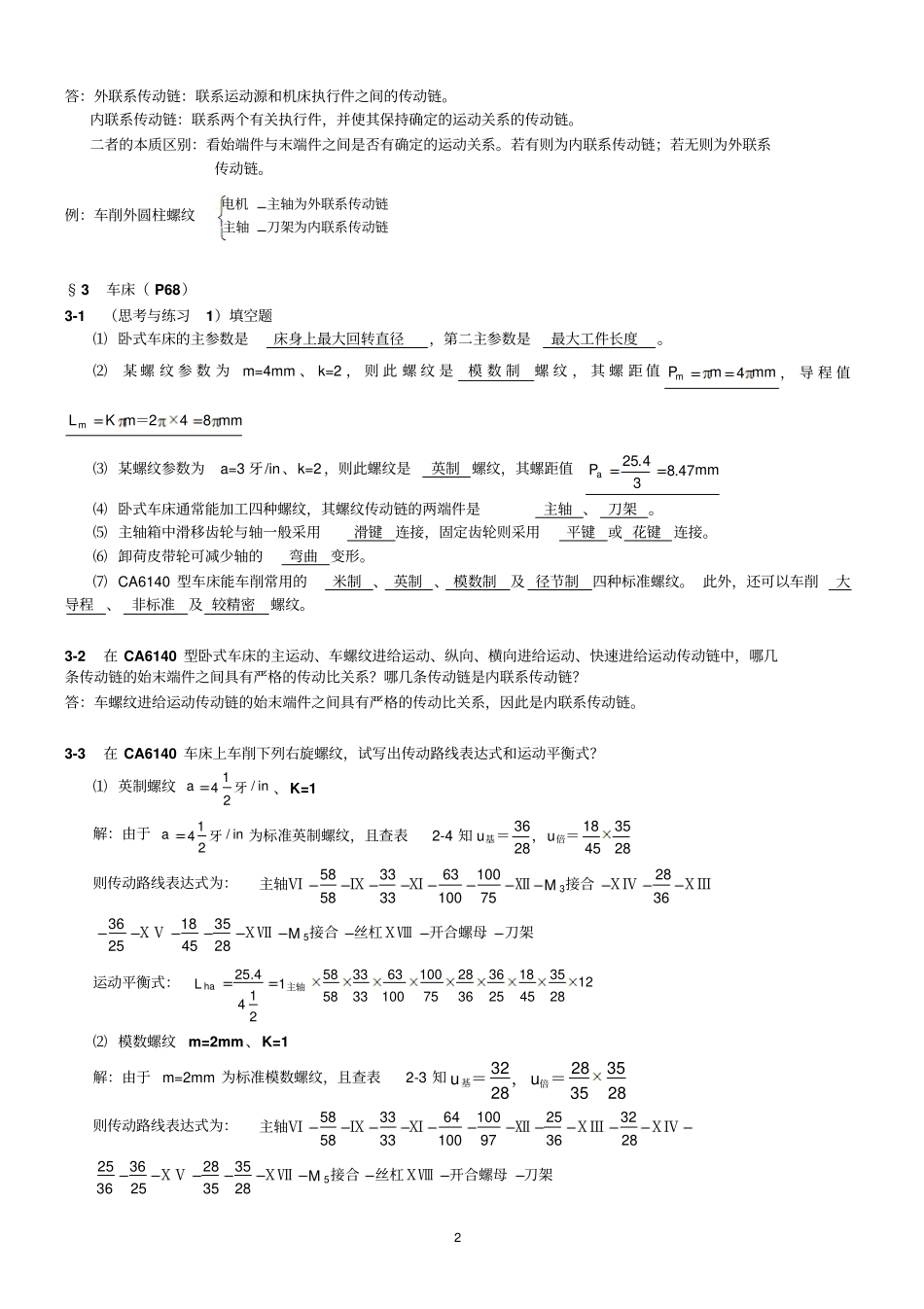

金属切削机床试卷及答案_第2页
2/7
金属切削机床试卷及答案_第3页
3/7
1⑴CQM6132C——类代号:车床Q——通用特性代号:轻型M——通用特性代号:精密61——组系代号:卧式车床32——第一主参数:床身上最大回转直径为320mm∴CQM6132表示床身上最大回转直径为320mm的轻型精密卧式车床⑵MGB1432M——类代号:磨床G——通用特性代号:高精度B——通用特性代号:半自动14——组系代号:万能外圆磨床32——第一主参数:最大磨削直径为320mm∴MGB1432表示最大磨削直径为320mm的高精度半自动万能外圆磨床⑶T4163BT——类代号:镗床41——立式单柱坐标镗床63——第一主参数:工作台面宽度为630mmB——经过第二次重大改进∴T4163B表示工作台面宽度为630mm,经过第二次重大改进的立式单柱坐标镗床⑷XK5040X——类代号:铣床K——通用特性代号:数控50——组系代号:立式升降台铣床40——第一主参数:工作台面宽度为400mm∴XK5040表示工作台面宽度为400mm的数控立式升降台铣床⑸B2021AB——类代号:刨插床20——组系代号:龙门刨床21——第一主参数:最大刨削宽度2100mmA——经过第一次重大改进∴B2021A表示最大刨削宽度2100mm,经过第一次重大改进的龙门刨床⑹Z3040×16Z——类代号:钻床30——组系代号:摇臂钻床40——第一主参数:最大钻孔直径为40mm16——第二主参数:最大跨距为1600mm∴Z3040×16表示最大钻孔直径为40mm、最大跨距为1600mm的摇臂钻床⑺L6120L——类代号:拉床61——组系代号:卧式内拉床20——第一主参数:额定拉力为200kN∴L6120表示额定拉力为200kN的卧式内拉床2-2什么叫生成线?形成生成线的方法及所需的成形运动?答:母线和导线统称为生成线,形成生成线的方法有4种:⑴轨迹法:刀刃为切削点,它按照一定的规律作轨迹运动;形成生成线只需一个独立的成形运动。⑵成形法:刀刃为切削线,其形状与发生线形状完全相同;形成生成线不需专门的成形运动。⑶相切法:刀刃为切削点,该点为旋转刀具上的点,刀具旋转中心按一定规律作轨迹运动,切削点运动轨迹的包络线就形成了生成线;形成生成线需要两个独立的成形运动,即刀具的旋转运动和刀具回转中心的轨迹运动。⑷展成法:刀刃为切削线,但它与生成线不吻合,切削线的包络线即为生成线;形成生成线需要1个复合的成形运动,即展成运动。2-4机床传动由哪几个部分组成?各组成部分的作用是什么?答:机床传动由运动源、传动装置和执行机构三部分组成。运动源——为执行件提供运动和动力传动装置(或传动件)——传递运动和动力,通过它把执行件和运动源或有关的执行件之间联系起来执行机构(或执行件)——执行机床运动2-5何谓外联系传动链?何谓内联系传动链?其本质区别是什么?试举例说明。2答:外联系传动链:联系运动源和机床执行件之间的传动链。内联系传动链:联系两个有关执行件,并使其保持确定的运动关系的传动链。二者的本质区别:看始端件与末端件之间是否有确定的运动关系。若有则为内联系传动链;若无则为外联系传动链。例:车削外圆柱螺纹刀架为内联系传动链主轴主轴为外联系传动链电机§3车床(P68)3-1(思考与练习1)填空题⑴卧式车床的主参数是床身上最大回转直径,第二主参数是最大工件长度。⑵某螺纹参数为m=4mm、k=2,则此螺纹是模数制螺纹,其螺距值mmmPm4,导程值mmmKLm842=⑶某螺纹参数为a=3牙/in、k=2,则此螺纹是英制螺纹,其螺距值mmPa47.834.25⑷卧式车床通常能加工四种螺纹,其螺纹传动链的两端件是主轴、刀架。⑸主轴箱中滑移齿轮与轴一般采用滑键连接,固定齿轮则采用平键或花键连接。⑹卸荷皮带轮可减少轴的弯曲变形。⑺CA6140型车床能车削常用的米制、英制、模数制及径节制四种标准螺纹。此外,还可以车削大导程、非标准及较精密螺纹。3-2在CA6140型卧式车床的主运动、车螺纹进给运动、纵向、横向进给运动、快速进给运动传动链中,哪几条传动链的始末端件之间具有严格的传动比关系?哪几条传动链是内联系传动链?答:车螺纹进给运动传动链的始末端件之间具有严格的传动比关系,因此是内联系传动链。3-3在CA6140车床上车削下列右旋螺纹,试写出传动路线表达式和运动平衡式?⑴英制螺纹ina/214牙、K=1解:由于ina/214牙为标准英制螺纹,且查表2-4知2835451828...
