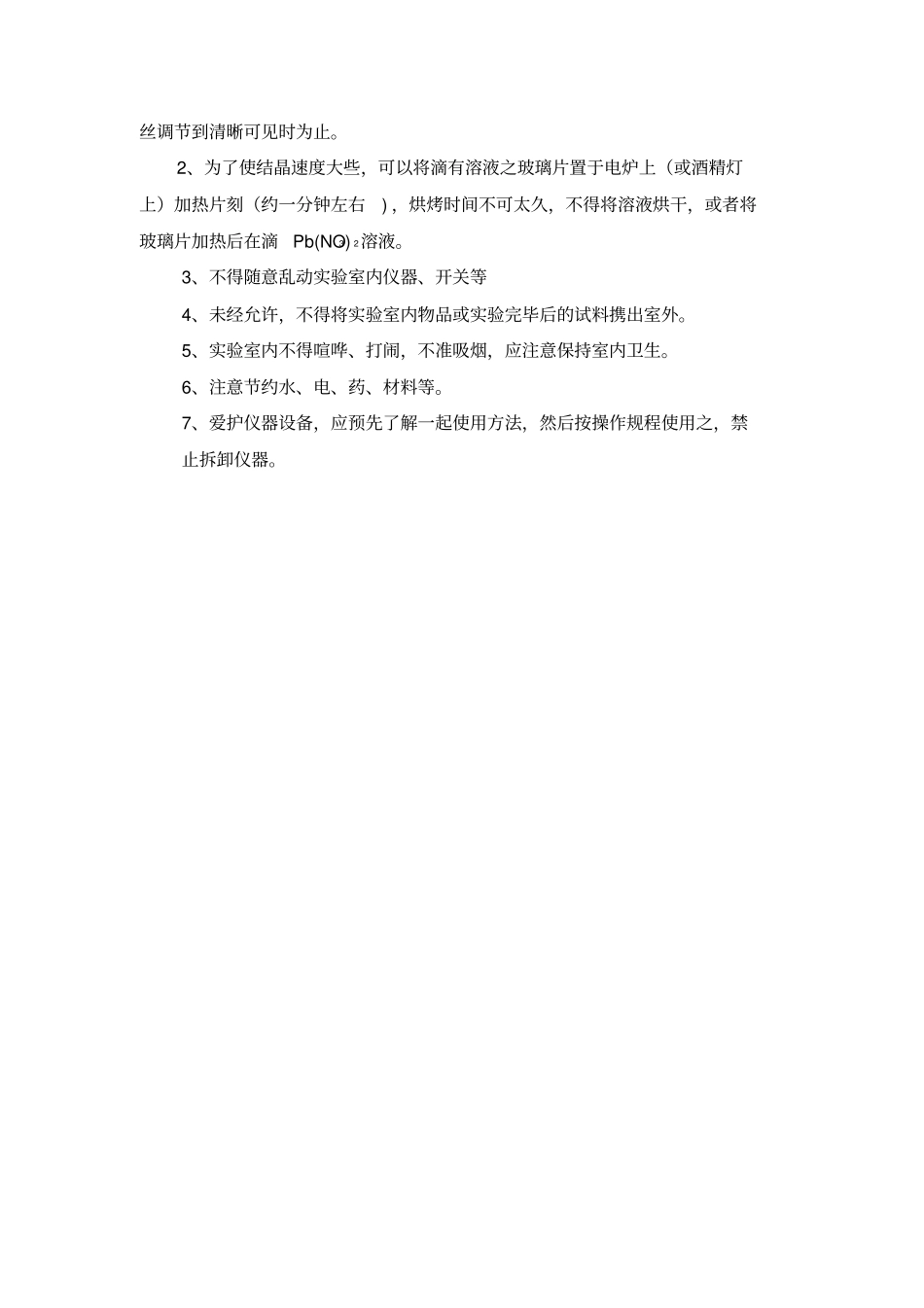

金属热处理实训指导书一、实验名称：结晶过程的研究二、实训内容：（一）Pb(NO3)2溶液的结晶（二）印证金属结晶三、实训目的：（一）了解Pb(NO3)2溶液的结晶过程。（二）印证金属结晶的一般情况。四、实验器材：生物显微镜、酒精灯（或家用电炉）、烧杯、饱和Pb(NO3)2溶液、玻璃片、石棉网、玻璃棒等。五、实验方法与步骤：1、将几乎饱和的Pb(NO3)2溶液滴在波片上（液滴不宜太小太厚）将玻璃片放在生物显微镜的样品台上，使物镜对准液体边缘，然后旋动粗调螺丝。调节焦距，而后在转动微调螺丝，使成像清晰，并移动样品，由边缘逐步向利观察结晶。2、由于溶液的边缘蒸发较快，故边缘处溶液首先达到饱和；结晶及由此处开始，有由于该处过饱和度甚大，产生大量核心，因而得到等轴结晶里（相当于钢锭的第一带）。3、由于第一带向内由于过饱和度较小，产生核心数小，但其长大速度甚大，因而生长柱状晶带，且其方向垂直于液滴边缘（相当于钢锭第二带）。4、最后溶液中心蒸发，产生方向混乱的、粗大的树枝状晶体（因这时已无足够的Pb(NO3)2充填，故不能得到完整的晶粒）。六、实验注意事项：1、在调整显微镜过程中，不可使用物镜触及Pb(NO3)2溶液或其晶体，因此在观察溶液结晶时，应先以粗调螺丝将物镜移到接近式样表面的位置，但切勿于试样接触，然后以粗调节螺丝缓慢的将物镜上移，到呈现出像时，再用细调节螺丝调节到清晰可见时为止。2、为了使结晶速度大些，可以将滴有溶液之玻璃片置于电炉上（或酒精灯上）加热片刻（约一分钟左右)，烘烤时间不可太久，不得将溶液烘干，或者将玻璃片加热后在滴Pb(NO3)2溶液。3、不得随意乱动实验室内仪器、开关等4、未经允许，不得将实验室内物品或实验完毕后的试料携出室外。5、实验室内不得喧哗、打闹，不准吸烟，应注意保持室内卫生。6、注意节约水、电、药、材料等。7、爱护仪器设备，应预先了解一起使用方法，然后按操作规程使用之，禁止拆卸仪器。实训指导书一、实验名称：金相显微镜的使用及金相试样的制备二、实训内容：（一）显微镜的使用。（二）合金组织相图。三、实训目的：（一）了解普通金相显微镜的构造与使用方法。（二）了解金相试样的制备方法。（三）学习使用金相显微镜观察金相组织。四、实验器材：金相显微镜、砂轮机、抛光机、吹风机、玻璃板、培养皿、镊子、金相试样、砂纸一套、抛光液（Al2O3）、腐蚀剂（4%硝酸酒精溶液）、药棉五、实验方法与步骤：1、金相显微镜在现代金相显微分析中，使用的主要仪器有光学显微镜和电子显微镜两大类。光学显微镜的放大倍数在100～2000这个范围，如果要求更高的放大倍数，只能借助于电子显微镜了。这里仅对常用的光学显微镜作一般介绍。1）、显微镜的成像原理。大家都知道，放大镜就是种用一块会聚透镜（凸透镜）把物体放大的一种简单的光学仪器，其成像原理如图IBAA'B'图Ⅰ放大镜光学原理当物体AB置于透镜焦距f以外时，得到倒立的放大实像A‘B’（图I（a）），它的位置在2倍焦距之外。如果物体AB在透镜焦距之内，就可得到一个放大了的正虚像A‘B’（图I（b）），A‘B’/AB就是放大镜的放大倍数。由于放大镜到物体之间的距离a近似等于透镜的焦距（a=f），而放大镜到像间的距离b近似相当于人眼的明视距离（250mm），故放大镜的放大倍数为：N=b/a=250/f（1）由（1）式可知，透镜的焦f越短，则放大镜放大倍数越大。一般采用的放大镜焦距在10——100毫米之间，即放大倍数在2.5～25倍之间。如进一步提高放大倍数，将会由于透镜的焦距缩短和表面曲率过分增大而使映象模糊不清。为了得到更高的放大倍数，就要采用显微镜，它的放大倍数可达到1500～2000倍。显微镜是由两组透镜所组成。靠近被观察物体的透镜叫物镜。而靠近人眼的透镜叫目镜。借助物镜和目镜的两次放大，就能将的体放大到很高的倍数（~2000倍），图II所示是在显微镜中得到放大物像的光学原理图。被观察的物体AB放在物镜之前距其焦距略远处，由物体反射的光线穿过物镜。经折射后得到一个放大了的倒立实像A'B'，再经目镜将实像AB放大成倒立虚像A'''B''。这就是人们在显微镜下研究实物时所观察到的经过二次放大后的物像。在显微镜设计时...
