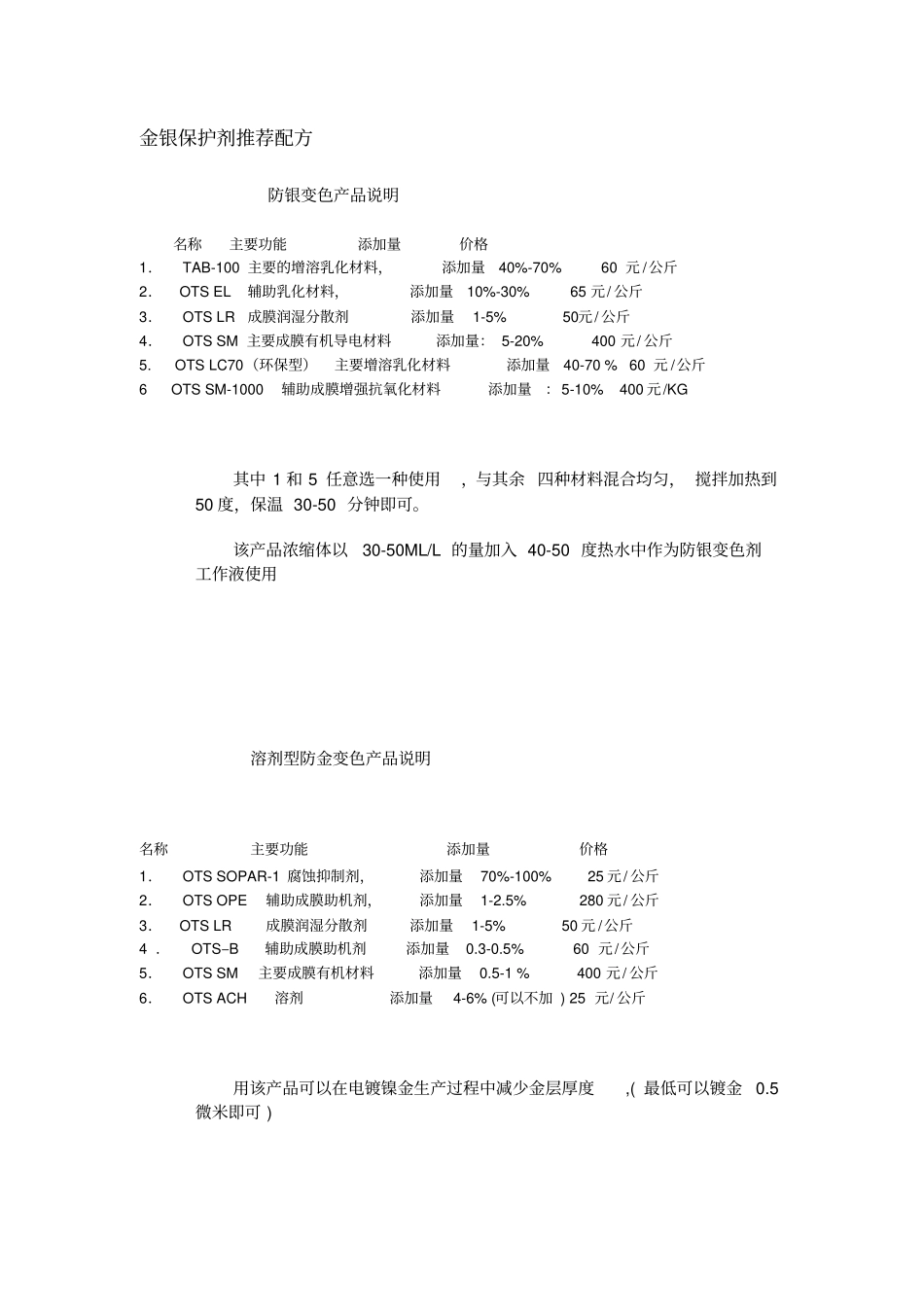

金银保护剂推荐配方VIP免费

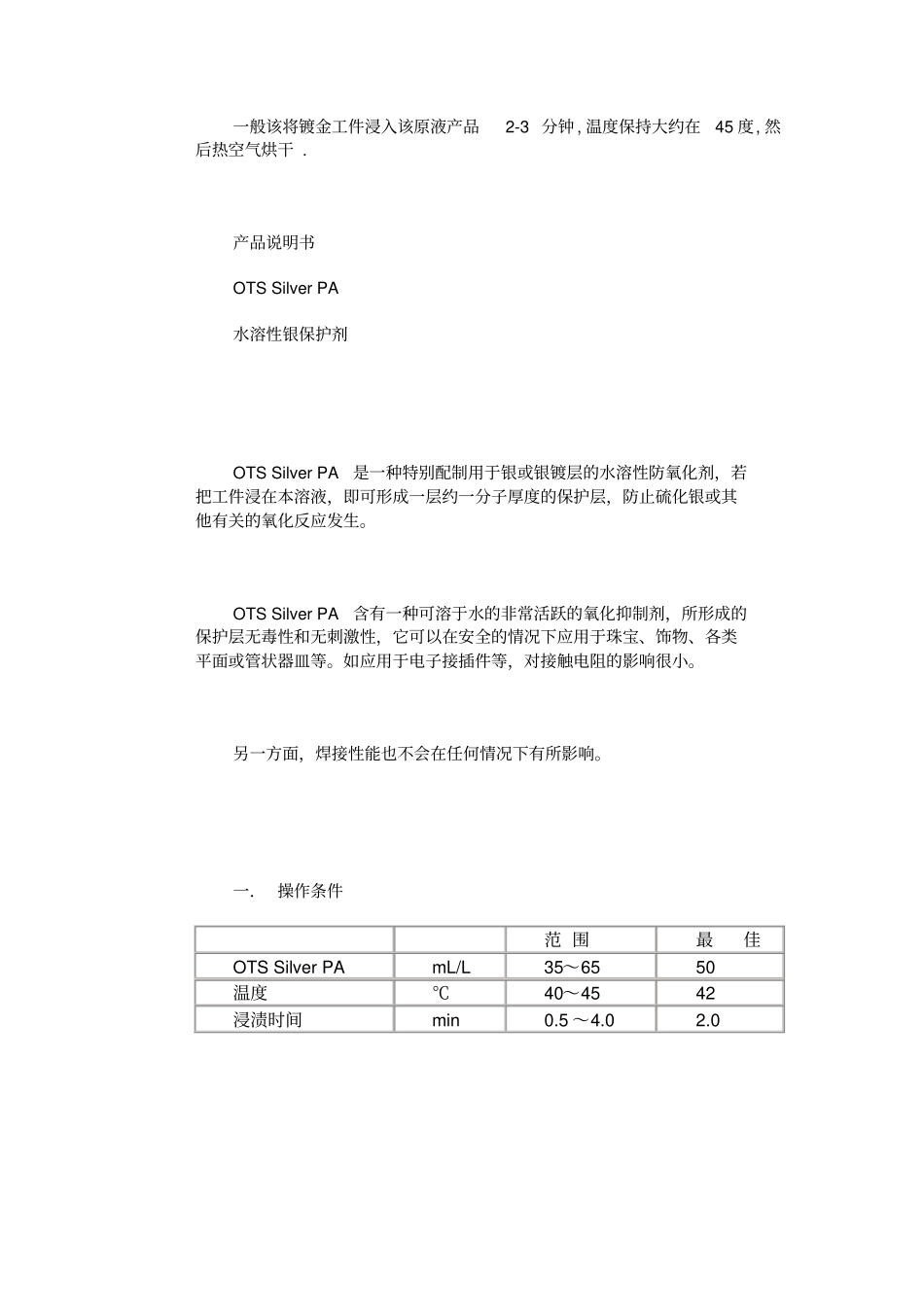

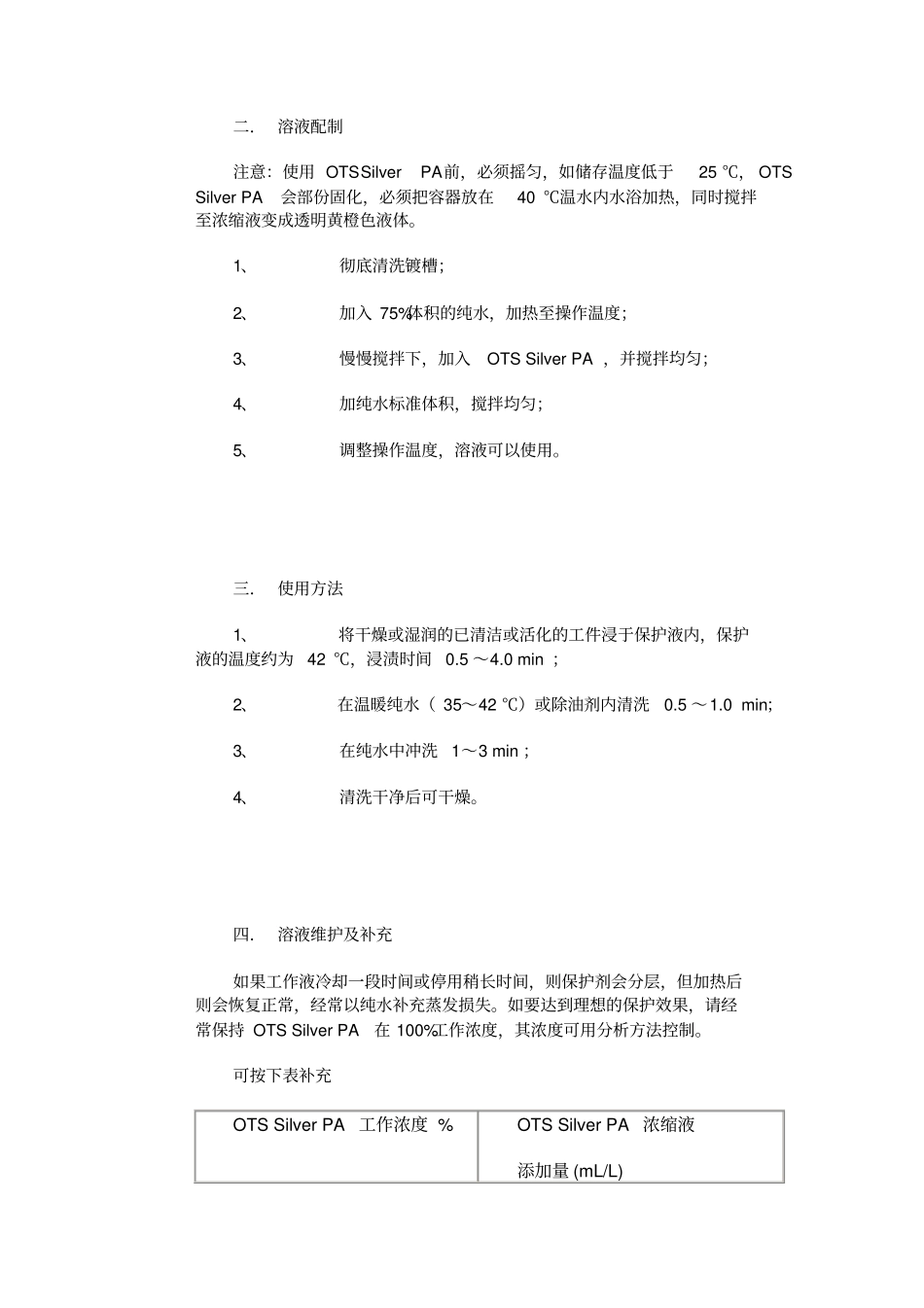

金银保护剂推荐配方防银变色产品说明名称主要功能添加量价格1．TAB-100主要的增溶乳化材料，添加量40%-70%60元/公斤2．OTSEL辅助乳化材料，添加量10%-30%65元/公斤3．OTSLR成膜润湿分散剂添加量1-5%50元/公斤4．OTSSM主要成膜有机导电材料添加量：5-20%400元/公斤5.OTSLC70（环保型）主要增溶乳化材料添加量40-70%60元/公斤6OTSSM-1000辅助成膜增强抗氧化材料添加量：5-10%400元/KG其中1和5任意选一种使用，与其余四种材料混合均匀，搅拌加热到50度，保温30-50分钟即可。该产品浓缩体以30-50ML/L的量加入40-50度热水中作为防银变色剂工作液使用溶剂型防金变色产品说明名称主要功能添加量价格1．OTSSOPAR-1腐蚀抑制剂，添加量70%-100%25元/公斤2．OTSOPE辅助成膜助机剂，添加量1-2.5%280元/公斤3．OTSLR成膜润湿分散剂添加量1-5%50元/公斤4．OTS–B辅助成膜助机剂添加量0.3-0.5%60元/公斤5．OTSSM主要成膜有机材料添加量0.5-1%400元/公斤6．OTSACH溶剂添加量4-6%(可以不加)25元/公斤用该产品可以在电镀镍金生产过程中减少金层厚度,(最低可以镀金0.5微米即可)一般该将镀金工件浸入该原液产品2-3分钟,温度保持大约在45度,然后热空气烘干.产品说明书OTSSilverPA水溶性银保护剂OTSSilverPA是一种特别配制用于银或银镀层的水溶性防氧化剂，若把工件浸在本溶液，即可形成一层约一分子厚度的保护层，防止硫化银或其他有关的氧化反应发生。OTSSilverPA含有一种可溶于水的非常活跃的氧化抑制剂，所形成的保护层无毒性和无刺激性，它可以在安全的情况下应用于珠宝、饰物、各类平面或管状器皿等。如应用于电子接插件等，对接触电阻的影响很小。另一方面，焊接性能也不会在任何情况下有所影响。一．操作条件范围最佳OTSSilverPAmL/L35～6550温度℃40～4542浸渍时间min0.5～4.02.0二．溶液配制注意：使用OTSSilverPA前，必须摇匀，如储存温度低于25℃，OTSSilverPA会部份固化，必须把容器放在40℃温水内水浴加热，同时搅拌至浓缩液变成透明黄橙色液体。1、彻底清洗镀槽；2、加入75%体积的纯水，加热至操作温度；3、慢慢搅拌下，加入OTSSilverPA，并搅拌均匀；4、加纯水标准体积，搅拌均匀；5、调整操作温度，溶液可以使用。三．使用方法1、将干燥或湿润的已清洁或活化的工件浸于保护液内，保护液的温度约为42℃，浸渍时间0.5～4.0min；2、在温暖纯水（35～42℃）或除油剂内清洗0.5～1.0min；3、在纯水中冲洗1～3min；4、清洗干净后可干燥。四．溶液维护及补充如果工作液冷却一段时间或停用稍长时间，则保护剂会分层，但加热后则会恢复正常，经常以纯水补充蒸发损失。如要达到理想的保护效果，请经常保持OTSSilverPA在100%工作浓度，其浓度可用分析方法控制。可按下表补充OTSSilverPA工作浓度%OTSSilverPA浓缩液添加量(mL/L)10090807060500510152025100%OTSSilverPA工作浓度相当于溶液含7.5g/L抑制剂。五．所需设备槽用不锈钢、PP、PVC、PVDC或高密度衬里的槽子通风需要加热PTFE类比较适合搅拌利用水泵进行循环搅拌过滤不需要六．分析与控制1．所需仪器与试剂1mL移液管20mL移液管0.1N碘液0.1N硫代硫酸钠50mL滴定管250mL锥形瓶1%淀粉指示剂2．步骤：a）移取20mLOTSSilverPA工作液样本，放入250mL锥形瓶；b）加入20mL0.1N碘液；c）搅拌10min；d）用0.1N硫代硫酸钠滴定至淡黄色；e）加1mL1%淀粉指示f）继续用0.1N硫代硫酸钠滴定至无色为终点（记录总体积V）3．计算：OTSSilverPA（%，v/v）=150×（20－V）7.5重复做两次以确保分析结果的准确度。七．故障处理现象原因改善措施有痕迹或条纹预清洗不理想保证所有进入OTSSilverPA溶液内的工件已彻底清洗水洗槽被污染以温水洗代替或增加水流速度工件未能通过防腐试验测试OTSSilverPA浓度调整OTSSilverPA至标准浓度检查温度调整温度浸渍时间太短增加浸渍时间水洗温度高于30℃(尤其在装饰性用途)降低温度至30℃八．废液处理OTSSilverPA废液含有机物，主要是表面活化剂，处理时请留意当地规定。特别声明此说明书内所有提议或关于本公司产品的建议，是以本公司信赖的实验及资料为基础。因不能控制其他从业者的实际操作，故本公司不能保证及负责任何不良后果。此说明书内的所有资料也不能用为侵犯版权的证据。
