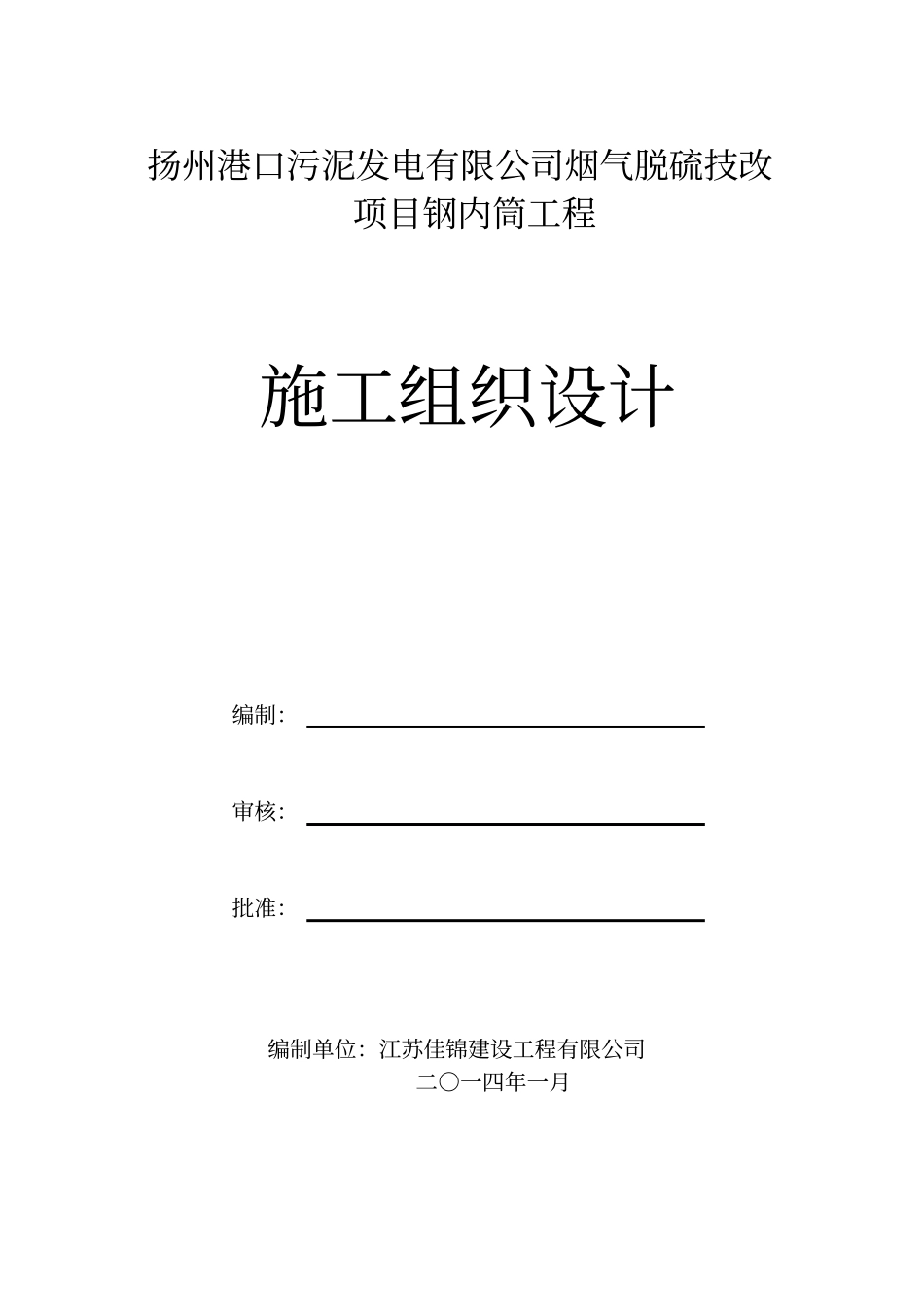

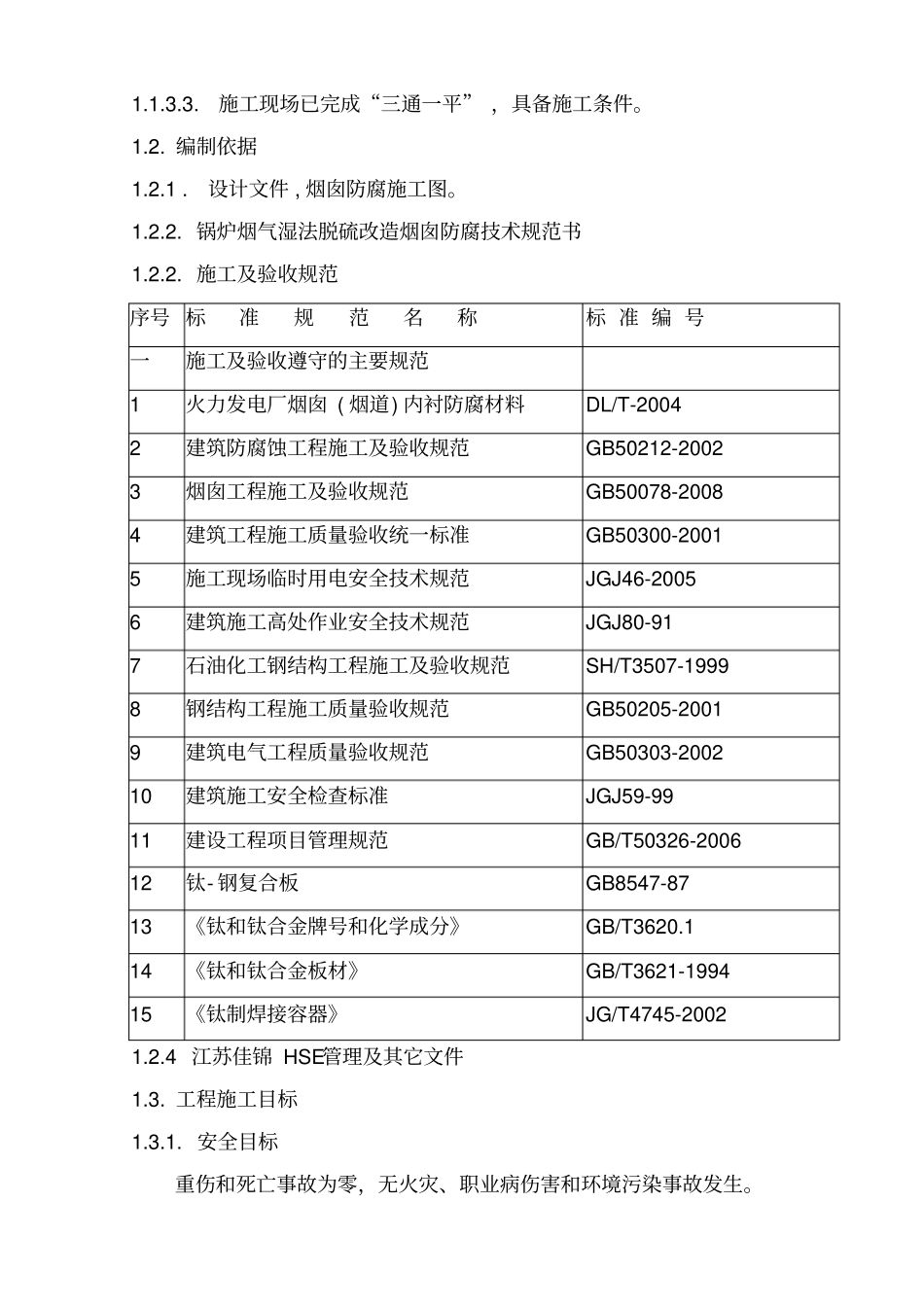

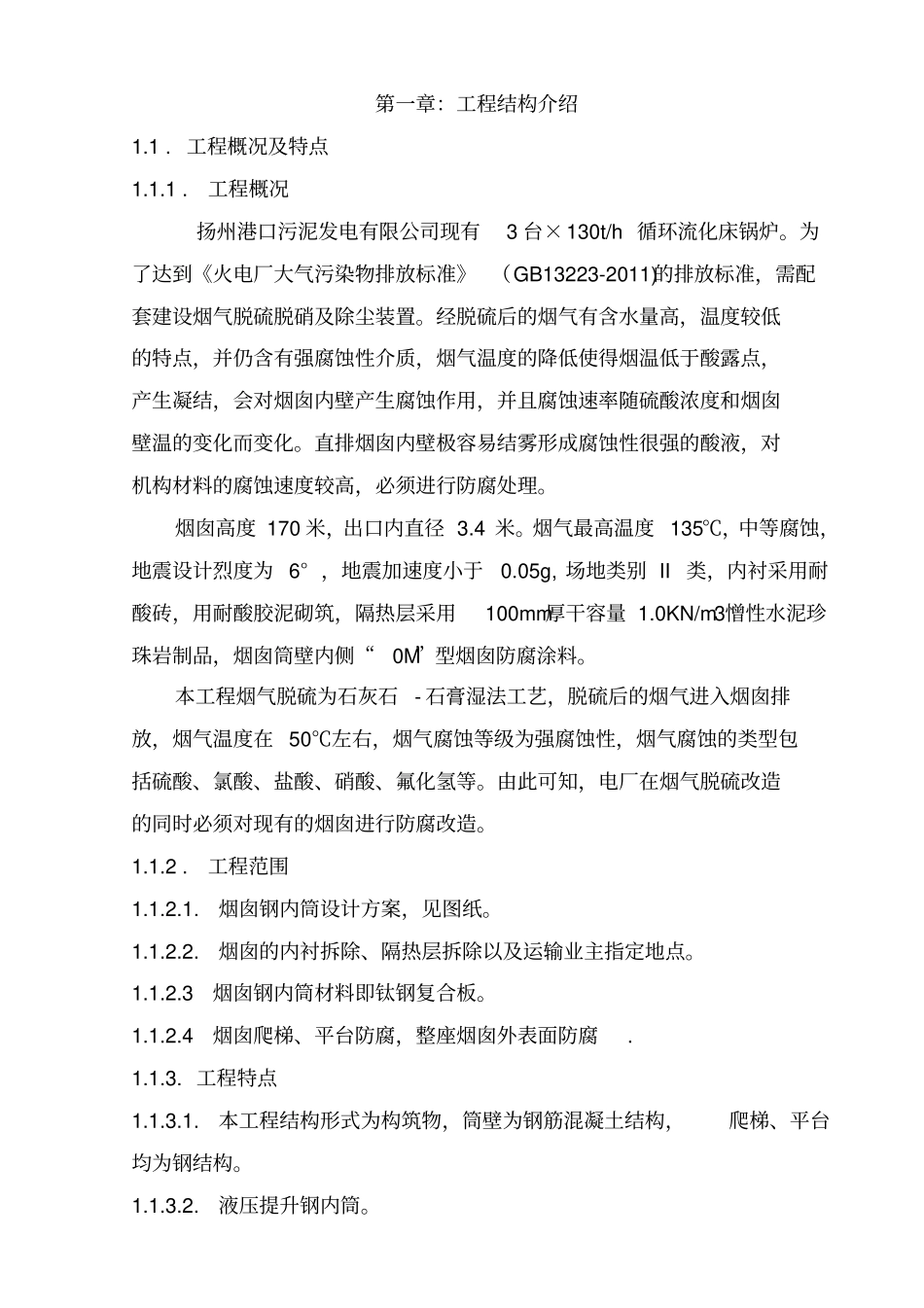

扬州港口污泥发电有限公司烟气脱硫技改项目钢内筒工程施工组织设计编制：审核：批准：编制单位：江苏佳锦建设工程有限公司二○一四年一月第一章：工程结构介绍1.1.工程概况及特点1.1.1.工程概况扬州港口污泥发电有限公司现有3台×130t/h循环流化床锅炉。为了达到《火电厂大气污染物排放标准》（GB13223-2011)的排放标准，需配套建设烟气脱硫脱硝及除尘装置。经脱硫后的烟气有含水量高，温度较低的特点，并仍含有强腐蚀性介质，烟气温度的降低使得烟温低于酸露点，产生凝结，会对烟囱内壁产生腐蚀作用，并且腐蚀速率随硫酸浓度和烟囱壁温的变化而变化。直排烟囱内壁极容易结雾形成腐蚀性很强的酸液，对机构材料的腐蚀速度较高，必须进行防腐处理。烟囱高度170米，出口内直径3.4米。烟气最高温度135℃，中等腐蚀，地震设计烈度为6°，地震加速度小于0.05g,场地类别II类，内衬采用耐酸砖，用耐酸胶泥砌筑，隔热层采用100mm厚干容量1.0KN/m3憎性水泥珍珠岩制品，烟囱筒壁内侧“0M”型烟囱防腐涂料。本工程烟气脱硫为石灰石-石膏湿法工艺，脱硫后的烟气进入烟囱排放，烟气温度在50℃左右，烟气腐蚀等级为强腐蚀性，烟气腐蚀的类型包括硫酸、氯酸、盐酸、硝酸、氟化氢等。由此可知，电厂在烟气脱硫改造的同时必须对现有的烟囱进行防腐改造。1.1.2.工程范围1.1.2.1.烟囱钢内筒设计方案，见图纸。1.1.2.2.烟囱的内衬拆除、隔热层拆除以及运输业主指定地点。1.1.2.3烟囱钢内筒材料即钛钢复合板。1.1.2.4烟囱爬梯、平台防腐，整座烟囱外表面防腐.1.1.3.工程特点1.1.3.1.本工程结构形式为构筑物，筒壁为钢筋混凝土结构，爬梯、平台均为钢结构。1.1.3.2.液压提升钢内筒。1.1.3.3.施工现场已完成“三通一平”，具备施工条件。1.2.编制依据1.2.1.设计文件,烟囱防腐施工图。1.2.2.锅炉烟气湿法脱硫改造烟囱防腐技术规范书1.2.2.施工及验收规范序号标准规范名称标准编号一施工及验收遵守的主要规范1火力发电厂烟囱(烟道)内衬防腐材料DL/T-20042建筑防腐蚀工程施工及验收规范GB50212-20023烟囱工程施工及验收规范GB50078-20084建筑工程施工质量验收统一标准GB50300-20015施工现场临时用电安全技术规范JGJ46-20056建筑施工高处作业安全技术规范JGJ80-917石油化工钢结构工程施工及验收规范SH/T3507-19998钢结构工程施工质量验收规范GB50205-20019建筑电气工程质量验收规范GB50303-200210建筑施工安全检查标准JGJ59-9911建设工程项目管理规范GB/T50326-200612钛-钢复合板GB8547-8713《钛和钛合金牌号和化学成分》GB/T3620.114《钛和钛合金板材》GB/T3621-199415《钛制焊接容器》JG/T4745-20021.2.4江苏佳锦HSE管理及其它文件1.3.工程施工目标1.3.1.安全目标重伤和死亡事故为零，无火灾、职业病伤害和环境污染事故发生。1.3.2.质量目标烟囱安装工程全面达到设计要求和国家现行规范要求，工程合格率100%。1.3.3.文明施工管理目标符合业主、监理的施工现场文明施工、绿色环保要求。1.3.4.工期目标计划2014年2月10日-2014年5月1日竣工.工期:80天第二章：工程总体分析、施工部署及措施方案1.总体分析1.1.安装钛复合材料烟囱，需要拆除原烟囱的内衬120米-150米，为了保持钢内筒的直径，保持通风率。1.2.钢内筒承载于原烟囱的基础上，必须对原烟囱的基础采取挖掘，增加钢内筒的基础。1.3原烟囱的的爬梯在烟囱的外面，现在安装钢内筒必须在钢烟囱外壁安装爬梯。1.4为了保持钢烟囱的稳定性，必须对原烟囱牛腿处安装钢平台，安装止晃点。1.5对钢内筒必须进行防腐措施。1.6钢内筒安装避雷系统，设置3支避雷针。2.施工布署2.1.总施工布署为了工程能顺利高效圆满的完成业主交给我们的施工任务，我项目部结合该工程的特点制定了以下方案：烟囱拆除内衬采用吊篮施工、钢内筒的基础施工、钢平台爬梯止晃点的安装、钢内筒液压提升安装、防腐的施工。2.2.施工工艺流程2.2.1拆除烟囱内衬及隔热层的工艺流程：施工准备→拆除积灰平台→安装吊篮→拆除内衬、隔热层→拆除验收。2.2.2钢烟囱基础工艺流程：施工准备→原地面砼拆除→挖土→基础钢筋的安装（包括需要植筋）→地脚螺栓安装→安装模板→混凝土浇筑→模板拆除→混凝...
