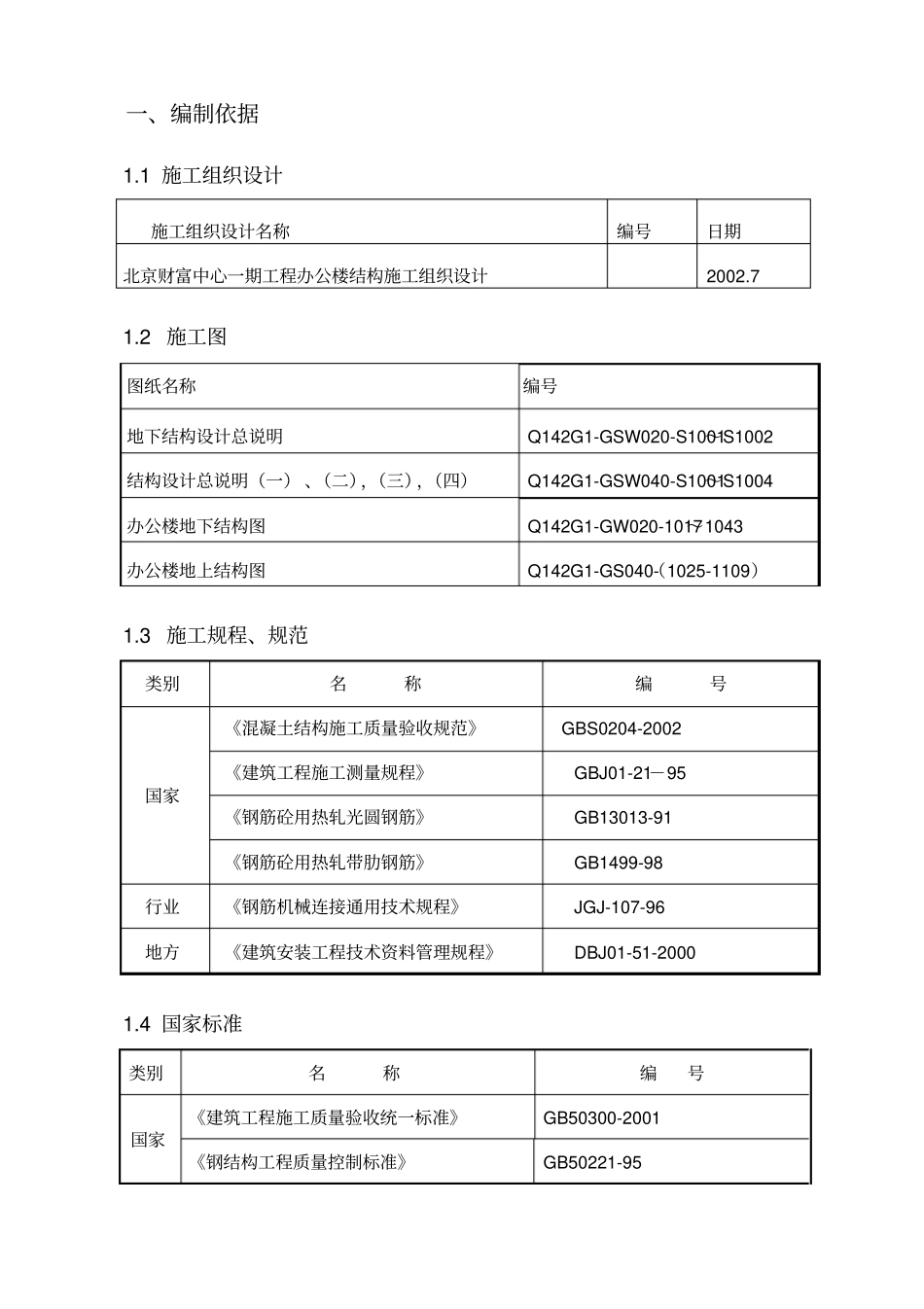

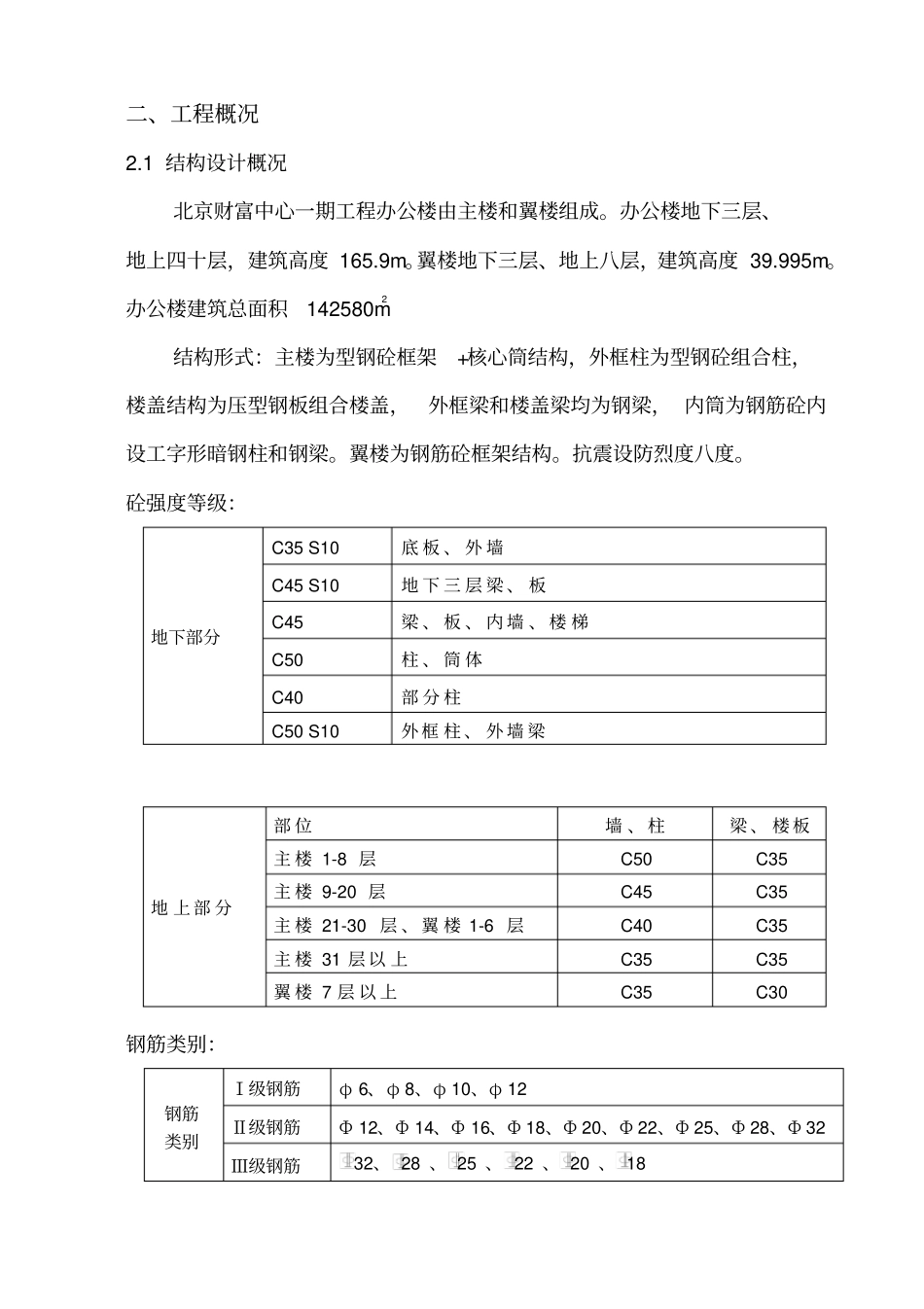

一、编制依据1.1施工组织设计施工组织设计名称编号日期北京财富中心一期工程办公楼结构施工组织设计2002.71.2施工图图纸名称编号地下结构设计总说明Q142G1-GSW020-S1001～S1002结构设计总说明（一）、（二），（三），（四）Q142G1-GSW040-S1001～S1004办公楼地下结构图Q142G1-GW020-1017～1043办公楼地上结构图Q142G1-GS040-（1025-1109）1.3施工规程、规范类别名称编号国家《混凝土结构施工质量验收规范》GBS0204-2002《建筑工程施工测量规程》GBJ01-21－95《钢筋砼用热轧光圆钢筋》GB13013-91《钢筋砼用热轧带肋钢筋》GB1499-98行业《钢筋机械连接通用技术规程》JGJ-107-96地方《建筑安装工程技术资料管理规程》DBJ01-51-20001.4国家标准类别名称编号国家《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程质量控制标准》GB50221-951.5标准图集类别名称编号行业《建筑物抗震构造详图》97G329《混凝土结构施工图平面整体表示方法制图规则和构造详图》00G1011.6法规文件名称文件编号《北京市建设工程施工试验实行有见证取样和送检制度的暂行规定》97京建法70号《北京市建设工程施工试验实行有见证取样和送检制度的暂行规定》的通知京建法（1997）144号《北京市建设工程施工试验实行有见证取样和送检制度的暂行规定》的补充通知京建法（1998）50号1.7其它类别名称编号总公司文件《施工现场文明安全管理规定》《施工组织设计管理办法》新建技质(2002)194号综合管理体系文件二、工程概况2.1结构设计概况北京财富中心一期工程办公楼由主楼和翼楼组成。办公楼地下三层、地上四十层，建筑高度165.9m。翼楼地下三层、地上八层，建筑高度39.995m。办公楼建筑总面积142580m2结构形式：主楼为型钢砼框架+核心筒结构，外框柱为型钢砼组合柱，楼盖结构为压型钢板组合楼盖，外框梁和楼盖梁均为钢梁，内筒为钢筋砼内设工字形暗钢柱和钢梁。翼楼为钢筋砼框架结构。抗震设防烈度八度。砼强度等级：地下部分C35S10底板、外墙C45S10地下三层梁、板C45梁、板、内墙、楼梯C50柱、筒体C40部分柱C50S10外框柱、外墙梁地上部分部位墙、柱梁、楼板主楼1-8层C50C35主楼9-20层C45C35主楼21-30层、翼楼1-6层C40C35主楼31层以上C35C35翼楼7层以上C35C30钢筋类别：钢筋类别Ⅰ级钢筋φ6、φ8、φ10、φ12Ⅱ级钢筋Ф12、Ф14、Ф16、Ф18、Ф20、Ф22、Ф25、Ф28、Ф32Ⅲ级钢筋32、28、25、22、20、18抗震等级抗震级别部位特一级办公楼地下一层墙、地上墙体一级地下一层和地上部分框架三级地下二层、夹层、三层、K～T轴地下部分框架四级地下T～Y轴部分框架受力钢筋锚固长度：钢筋种类一级抗震时LaE三、四级抗震时LaE＝La砼强度等级砼强度等级C30/C35≥C40C30/C35≥C40Ⅰ级钢筋25d25d20d20dⅡ级钢筋35d/40d30d/35d30d/35d25d/30dⅢ级钢筋40d/45d35d/40d35d/40d30d/35d注：Ⅱ,Ⅲ级钢筋栏中斜线以上的数字为钢筋直径d≤25mm时的锚固长度，斜线以下数字为钢筋直径d≥25mm时的锚固长度。任何情况下锚固长度不得小于250mm。受力钢筋搭接长度：钢筋种类一级抗震时LaE三、四级抗震时LaE＝LaL1E=1.2La+5dL1E=1.2La砼强度等级砼强度等级C30/C35≥C40C30/C35≥C40Ⅰ级钢筋25d25d20d20dⅡ级钢筋35d/40d30d/35d30d/35d25d/30dⅢ级钢筋40d/45d35d/40d35d/40d30d/35d受力钢筋砼保护层：环境条件构件类别砼强度等级C30≥C35室内正常环境板、墙15mm梁25mm柱30mm露天或室内高湿度环境板、墙25mm15mm梁35mm30mm柱35mm30mm注：受力钢筋的砼保护层厚度不得小于受力钢筋的直径；梁、柱中箍筋和构造钢筋的保护层厚度不得小于15mm；板、墙中分布钢筋的保护层厚度不得小于10mm。2.2难点与重点2.2.1柱截面变化多，主楼的框架柱为1500mm（1-3层）、1350mm（4-14层），1150mm（15-25层），950mm（26-33层），750mm（34-40层）。翼楼框架柱为1000mm、900mm、800mm，600mm。施工时要及时变化截面并控制变截面的施工方法。2.2.1钢筋用量大，绑扎周期长；底板钢筋节点复杂，钢筋层数多，绑扎顺序尤为重要。2.2.2型钢柱、钢梁的安装就位与核心筒墙钢筋绑扎，独立柱钢柱，异型钢柱与钢筋绑扎交叉作业，互相制约，配合是该项施工的关键。三、...
