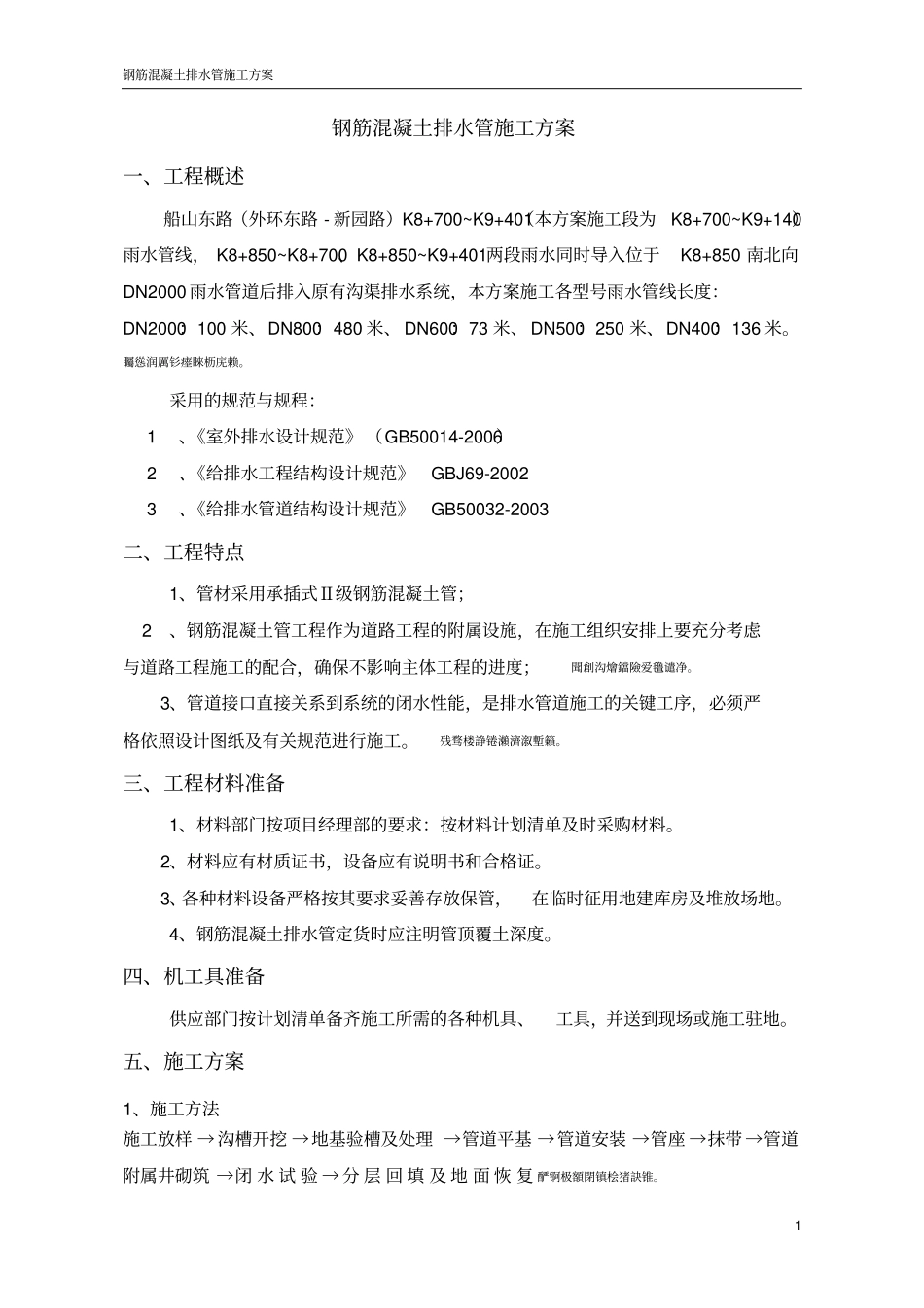

钢筋混凝土排水管施工方案1钢筋混凝土排水管施工方案一、工程概述船山东路（外环东路-新园路）K8+700~K9+401（本方案施工段为K8+700~K9+140）雨水管线，K8+850~K8+700、K8+850~K9+401两段雨水同时导入位于K8+850南北向DN2000雨水管道后排入原有沟渠排水系统，本方案施工各型号雨水管线长度：DN2000：100米、DN800：480米、DN600：73米、DN500：250米、DN400：136米。矚慫润厲钐瘗睞枥庑赖。采用的规范与规程：1、《室外排水设计规范》（GB50014-2006）2、《给排水工程结构设计规范》GBJ69-20023、《给排水管道结构设计规范》GB50032-2003二、工程特点1、管材采用承插式Ⅱ级钢筋混凝土管；2、钢筋混凝土管工程作为道路工程的附属设施，在施工组织安排上要充分考虑与道路工程施工的配合，确保不影响主体工程的进度；聞創沟燴鐺險爱氇谴净。3、管道接口直接关系到系统的闭水性能，是排水管道施工的关键工序，必须严格依照设计图纸及有关规范进行施工。残骛楼諍锩瀨濟溆塹籟。三、工程材料准备1、材料部门按项目经理部的要求：按材料计划清单及时采购材料。2、材料应有材质证书，设备应有说明书和合格证。3、各种材料设备严格按其要求妥善存放保管，在临时征用地建库房及堆放场地。4、钢筋混凝土排水管定货时应注明管顶覆土深度。四、机工具准备供应部门按计划清单备齐施工所需的各种机具、工具，并送到现场或施工驻地。五、施工方案1、施工方法施工放样→沟槽开挖→地基验槽及处理→管道平基→管道安装→管座→抹带→管道附属井砌筑→闭水试验→分层回填及地面恢复酽锕极額閉镇桧猪訣锥。钢筋混凝土排水管施工方案2在垂直方向上采用先深后浅的施工原则。2、测量放线1）测量放线前由专业测量工程师对甲方提供的控制桩点进行复.据，每隔20米钉设标记桩并加以保护。2）按设计图中设计边坡坡度算出沟槽上口宽度，然后以管道中心线为准两边平分即为沟槽边线，用白灰作标记，施工按此线开挖管槽。彈贸摄尔霁毙攬砖卤庑。3、沟槽开挖根据设计图纸的要求开挖沟槽，采用人工配合机械开挖，工字钢、槽钢、木板支护的方法施工。1）开挖沟底比设计基底每侧加宽0.5米，以保证基础施工和管道安装有必要的操作空间，开挖弃土置于挖沟边线1米以外，以减少坑壁荷载，避免对坑壁的扰动，保证基坑稳定。謀荞抟箧飆鐸怼类蒋薔。2）沟槽开挖期间还将加强对其标高的的测量，以防止超挖，机械开挖至设计管底标高以上0.2米时，即停止机械作业，改用人工开挖至设计标高。厦礴恳蹒骈時盡继價骚。3）对于较深的沟槽，若有明显的积水现象，将在沟槽边侧设置宽为20cm，深为15cm的排水边沟，并且每隔30米左右在槽底边外设一口径为60cm，深为50cm左右的排水集井，水流坡度大于1%，同时在排水集井处用污水泵进行施工排水。茕桢广鳓鯡选块网羈泪。4）当开挖沟槽深度超过2米，且地质情况较差时，需对开挖坑壁进行支撑。4、地基验槽及处理1）管沟开挖完毕，复核高程、轴线位置准确无误后，报监理、检测单位地基验槽及承载力试验（管道埋深小于5m时地基承载力不得低于100kpa,管道埋深5~7m时地基承载力不得低于150kpa）。鹅娅尽損鹌惨歷茏鴛賴。2）如检测后槽底承载力符合要求，则按规定对基底进行整平，清除沟底杂物；3）如达不到。则会同监理、建设单位进行研究，确定基础处理方案。5、管道平基1）开挖完成并报监理验槽合格后，重新放线定位，采用J2光学经纬仪控制管道中心线；2）用J2光学水准仪直接架在沟底测量，每5米一个测站，控制高程，钢筋混凝土排水管施工方案3钉设中心桩及高程控制桩，核准后及时支模浇筑C15砼垫层，其厚度参照基础大样图（图号S-PS-10）。籟丛妈羥为贍偾蛏练淨。6、管道安装1）养护待垫层强度满要求后，用墨斗弹放管道中线进行管道安装。2）安管前检验管道成品，质量要求内外表面无露筋、空鼓、蜂窝、裂纹及碰伤等缺陷。3）下管时从下游开始，承口位于上游方向，采用吊车安装并设专人指挥。测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制砼垫块（其标号与基础砼标号一致），禁止使用木屑或碎砖块代替。預頌圣鉉儐歲龈讶骅籴。4）管道安装完成，复核高程、轴线准确无误，报监...
