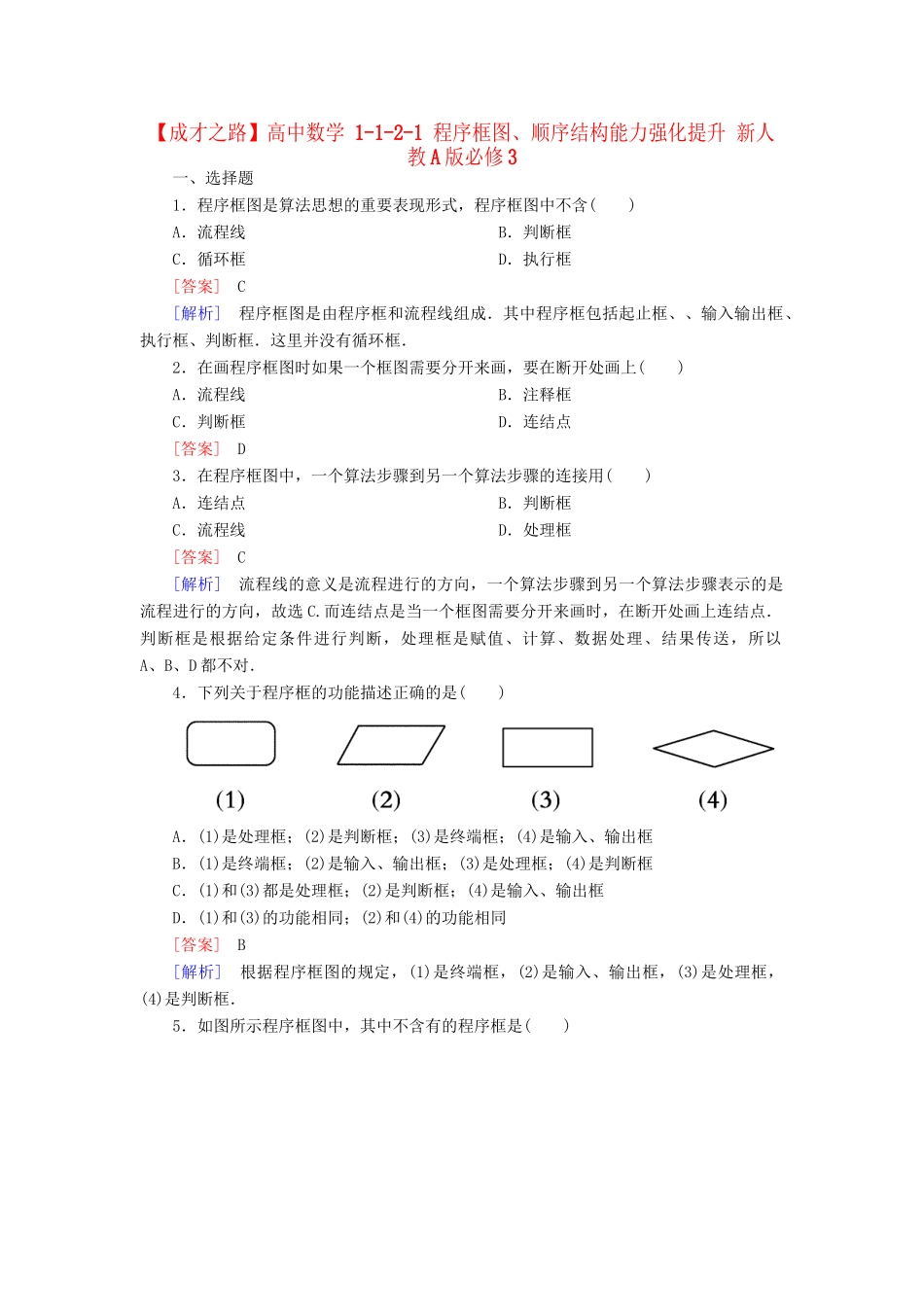

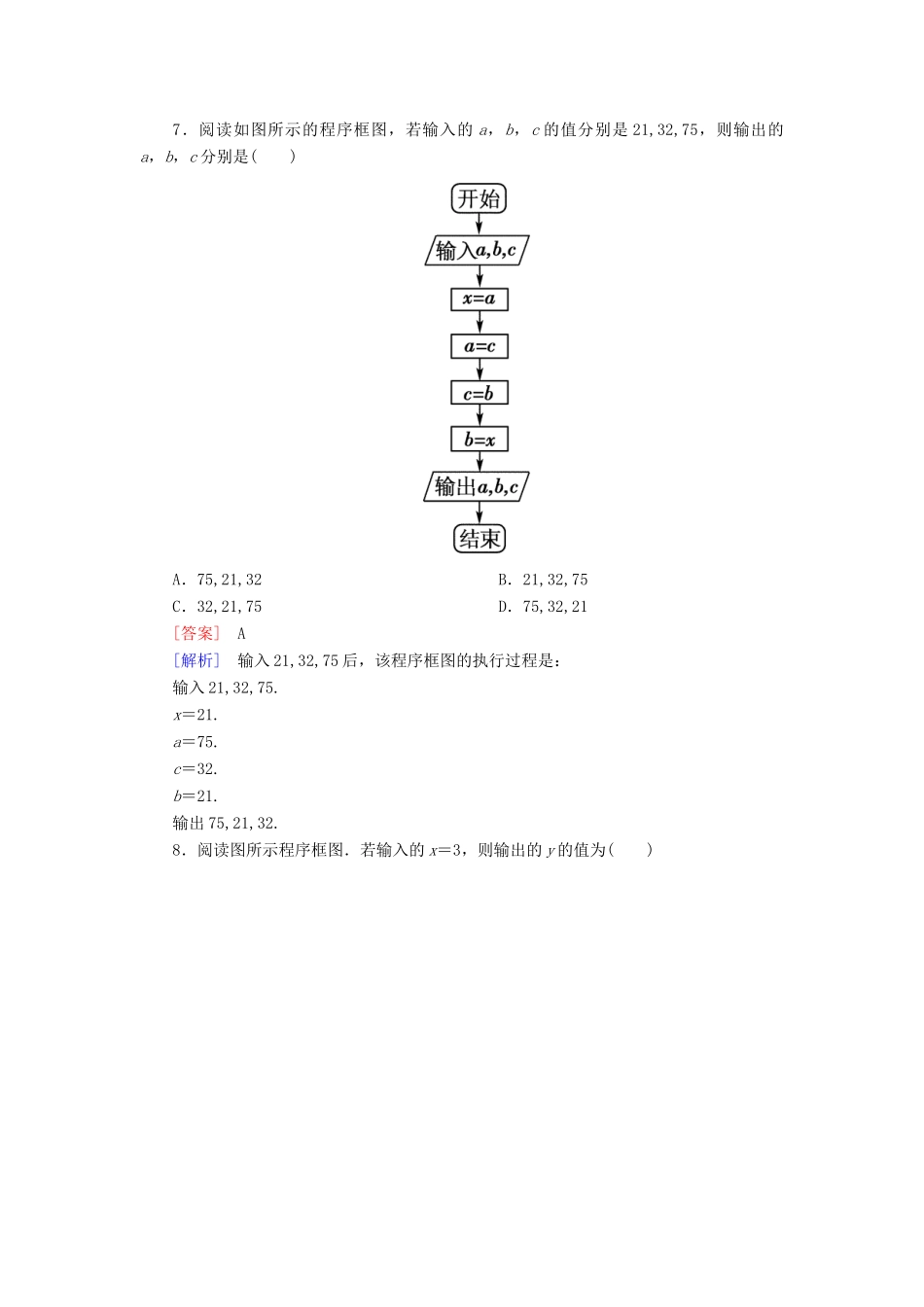

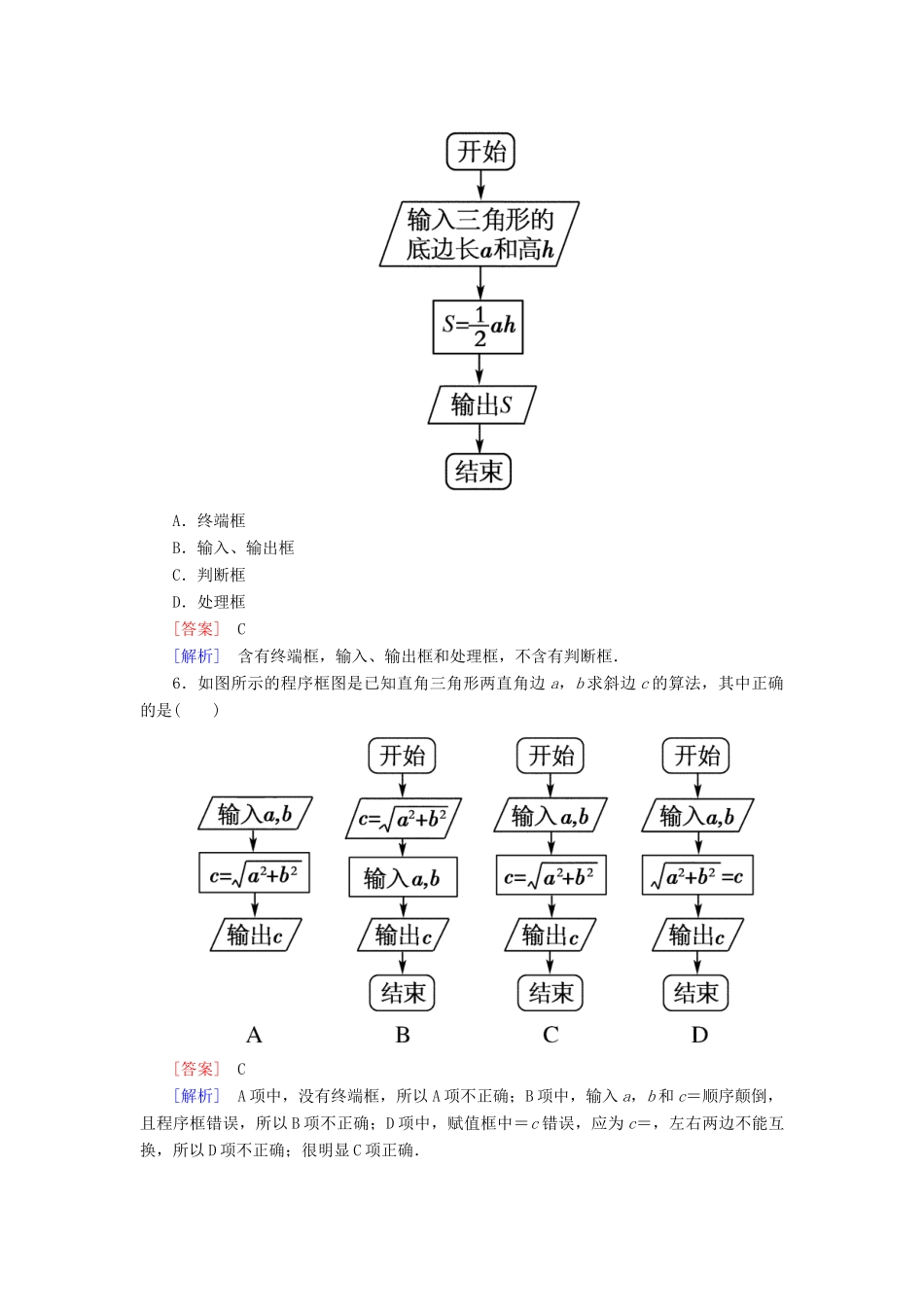

【成才之路】高中数学1-1-2-1程序框图、顺序结构能力强化提升新人教A版必修3一、选择题1．程序框图是算法思想的重要表现形式，程序框图中不含()A．流程线B．判断框C．循环框D．执行框[答案]C[解析]程序框图是由程序框和流程线组成．其中程序框包括起止框、、输入输出框、执行框、判断框．这里并没有循环框．2．在画程序框图时如果一个框图需要分开来画，要在断开处画上()A．流程线B．注释框C．判断框D．连结点[答案]D3．在程序框图中，一个算法步骤到另一个算法步骤的连接用()A．连结点B．判断框C．流程线D．处理框[答案]C[解析]流程线的意义是流程进行的方向，一个算法步骤到另一个算法步骤表示的是流程进行的方向，故选C.而连结点是当一个框图需要分开来画时，在断开处画上连结点．判断框是根据给定条件进行判断，处理框是赋值、计算、数据处理、结果传送，所以A、B、D都不对．4．下列关于程序框的功能描述正确的是()A．(1)是处理框；(2)是判断框；(3)是终端框；(4)是输入、输出框B．(1)是终端框；(2)是输入、输出框；(3)是处理框；(4)是判断框C．(1)和(3)都是处理框；(2)是判断框；(4)是输入、输出框D．(1)和(3)的功能相同；(2)和(4)的功能相同[答案]B[解析]根据程序框图的规定，(1)是终端框，(2)是输入、输出框，(3)是处理框，(4)是判断框．5．如图所示程序框图中，其中不含有的程序框是()A．终端框B．输入、输出框C．判断框D．处理框[答案]C[解析]含有终端框，输入、输出框和处理框，不含有判断框．6．如图所示的程序框图是已知直角三角形两直角边a，b求斜边c的算法，其中正确的是()[答案]C[解析]A项中，没有终端框，所以A项不正确；B项中，输入a，b和c＝顺序颠倒，且程序框错误，所以B项不正确；D项中，赋值框中＝c错误，应为c＝，左右两边不能互换，所以D项不正确；很明显C项正确．7．阅读如图所示的程序框图，若输入的a，b，c的值分别是21,32,75，则输出的a，b，c分别是()A．75,21,32B．21,32,75C．32,21,75D．75,32,21[答案]A[解析]输入21,32,75后，该程序框图的执行过程是：输入21,32,75.x＝21.a＝75.c＝32.b＝21.输出75,21,32.8．阅读图所示程序框图．若输入的x＝3，则输出的y的值为()A．24B．25C．30D．40[答案]D[解析]a＝32－1＝8，b＝a－3＝5，c＝a×b＝8×5＝40，故输出40.二、填空题9．执行如下程序框图后，输出的结果为5，则输入的x的值为________．[答案]3[解析]该程序框图的功能是输入自变量x，则输出y＝2x－1的函数值．令2x－1＝5，解得x＝3，即输入的x值为3.10．(～·三亚高一检测)如图所示程序框图表示的算法的运行结果是________．[答案]6[解析]算法执行的是已知三角形的三边为5、6、7，求三角形的面积的功能，p＝9，S＝6.11．如下图是求长方体的体积和表面积的一个程序框图，补充完整，横线处应填________．[答案][解析]变量在计算时应先赋值，这里的a、b，c的值是通过输入语句得到．根据题意，长方体的长、宽、高应从键盘输入，故横线处应填写输入框．12．图1是计算图2中阴影部分面积的一个程序框图，则图1中①处应填________．[答案]S＝a2[解析]图2中，正方形的面积为S1＝a2，扇形的面积为S2＝πa2，则阴影部分的面积为S＝S1－S2＝a2－a2＝a2.因此图1中①处应填入S＝a2.三、解答题13．如下图是为解决某个问题而绘制的程序框图，仔细分析各图框内的内容及图框之间的关系，回答下面的问题．(1)图框①中x＝2的含义是什么？(2)图框②中y1＝2x＋3的含义是什么？(3)图框④中y2＝3x＋2的含义是什么？[解析](1)图框①中x＝2表示把2赋值给变量x.(2)图框②中y1＝2x＋3表示在执行①的前提下，即当x＝2时计算2x＋3的值，并把这个值赋给y1.(3)图框④中y2＝3x＋2表示在执行③的前提下，即x＝－3时计算3x＋2的值，并把这个值赋给y2.14．已知x＝10，y＝2，画出计算w＝5x＋8y值的程序框图．[解析]算法如下：第一步，令x＝10，y＝2.第二步，计算w＝5x＋8y.第三步，输出w的值．其程序框图如图所示．[特别提醒](1)程序框图中的每一种图形符号都有特定的含义，在画程序框图时不能混用．(2)流程线上不要忘记加方向箭头．如果不画，就难以判断各程序框间的执行次序．15．三角形...
