钢管桩专项施工方案VIP免费

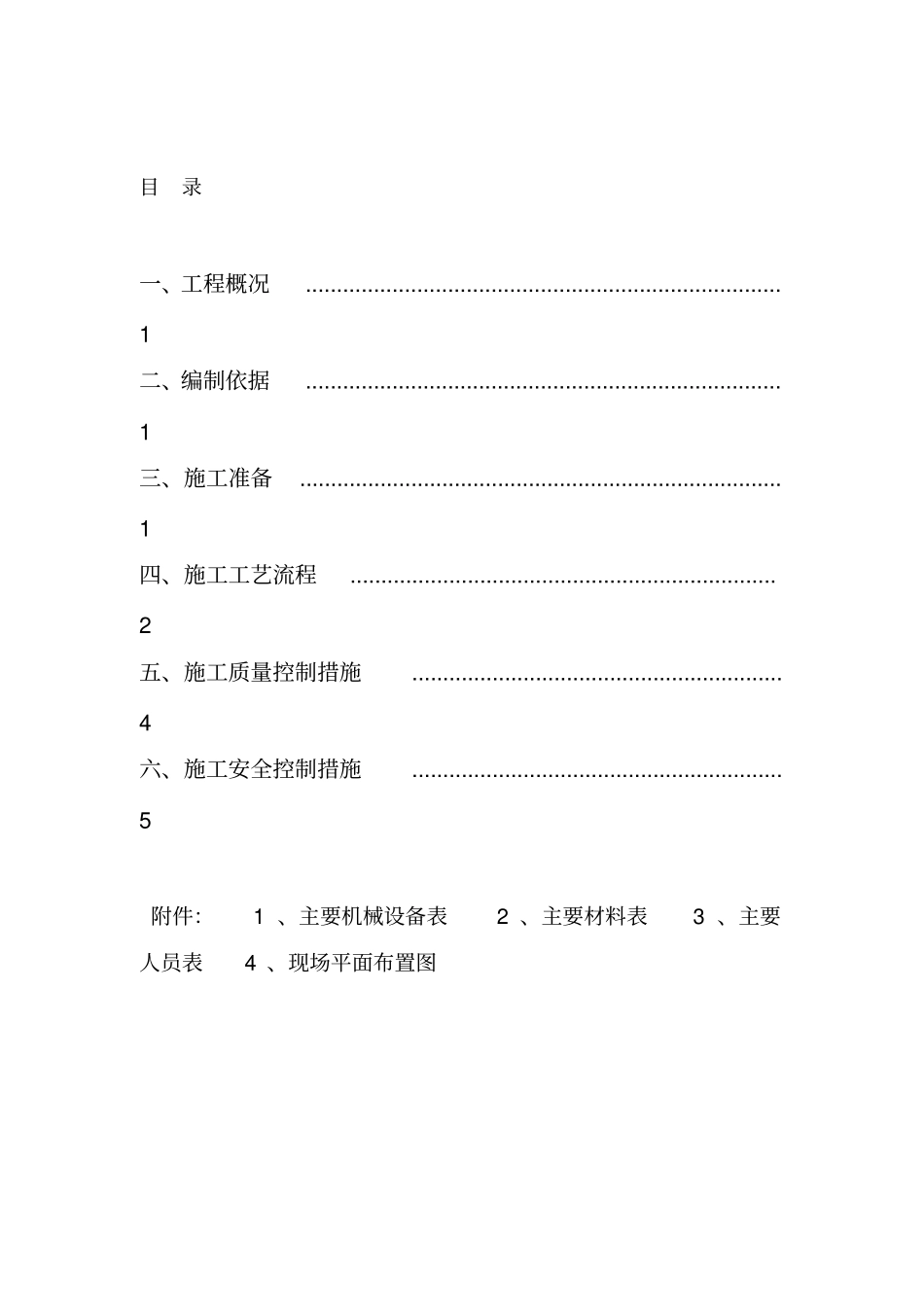

目录一、工程概况.............................................................................1二、编制依据.............................................................................1三、施工准备..............................................................................1四、施工工艺流程.....................................................................2五、施工质量控制措施............................................................4六、施工安全控制措施............................................................5附件：1、主要机械设备表2、主要材料表3、主要人员表4、现场平面布置图一、工程概况兰海高速公路北碚东阳出口连接线扩建应急工程为城市次1070.682m40km/h,标准路幅计车速干路，全长为宽，设12m(0.5+7.25+3.75+0.5),3K0+595-K0+700依照设计在车道。双向4108130mm钢管桩共四排钻孔直径排（其钢管桩，右侧段设置0.8m远离中心线方向两排纵横间距中靠近中心线两排纵横间距0.5m),6~15mK0+530+5903108钢管桩，钻孔。在排桩长左侧130mm0.75m,6m。钢管桩纵横间距桩长直径二、编制依据1、设计图纸；2、《城市道路工程施工质量验收规范》（DBJ50-078-2008）；3、现行国家有关规范、标准和规程。三、施工准备1、设备：1.1钻机两台；200KW、250KW发电机各一台；空压机两台；配电箱四个；电焊机一台；切割机1台；砂浆搅拌机2台；高压注浆泵2台；挖掘机一台；汽车两台；1.2高压注浆管300m，50PP-R水管300米、电缆线300m；1.3其他：小型施工机具根据施工需要配置。2、材料：2.1水泥：采用425号普通硅酸盐水泥；2.2水：采用自来水；2.3钢筋：采用φ32的钢筋；2.4钢花管：采用108mm钢管制作、加工；2.5其他：外加剂、200mm钢套管、电焊条、劳保用品等。3、施工人员：施工员4人、技术员1人、测量员2人、质检员1人、安全员2人、技工30人、普工10人。四、施工工艺流程（一）施工工艺：施工工艺为：测量放线---平整场地---桩孔定位---钻机就位钻孔---安装钢套管---钢花管制作---注浆机安装---清孔---安装钢花管---拆除钢套管---安装注浆管----拌制水泥浆---水泥浆灌注---重复水泥浆灌注---直至管口翻浆。（二）施工顺序及方法：1、测量放线：根据设计图纸，对钢管桩施工范围测量放样；2、平整场地；采用挖掘机及自卸汽车，将钢管桩所在区域的上部土石方予以挖除，并进行场地平整；3、桩孔定位：根据设计图纸，按照钢管桩的排距、孔距，采用全站仪施放出桩位，钉上铁钉、做好标记；4、钻机就位钻孔：根据钢管桩定位，在桩孔位置上将钻机就位准确，安放水平，防止倾斜，确保钻机的稳定；安排钻机进行成孔作业；将钻杆抬至钻机旁，启动钻机，慢慢钻进；每进深2.0m左右，需要接一次钻杆，直至达到设计要求的钢管桩深度。钢管桩钻孔时应间隔钻孔，防止邻孔干扰。5、安装钢套管：施工区属于高填方砂岩路堤边坡，土质松散，砂岩块石大，成孔困难，易塌孔，钻孔时采用跟管钻进法，边钻孔、边下钢套管；钢套管采用直径200mm的专用钢管；6、钢花管制作：钢花管需在钻孔前准备好。从正规经销商处购买合格钢管按照设计图纸进行制作，钢管两端分别做成内、外丝，首节钢花管下端做成尖靴状，便于安装；7、注浆机安装：在钻孔的同时，在现场合适位置安装好注浆机及砂浆搅拌机，做好灌浆准备工作；8、清孔：钻孔深度满足要求、钢套管安装好后，将孔底渣土清理干净；9、安放钢花管：钻孔清孔完成后，及时安装已制作好的钢花管，钢花管采用丝接，需连接牢固，安装质量满足要求；10、拆除钢套管：钢花管安装、校正完成后，拆除钢套管，移动钻机，进入下一个钻孔施工；11、安装钢筋：钢花管安装完毕后，及时安装钢筋，包括桩内插入筋及桩顶连接筋；12、拌制水泥浆：水泥浆采用砂浆搅拌机现场拌制，随拌随用；需做好拌和记录，并按要求制作试块；13、水泥浆灌注：每根桩的钢花管、钢筋安装完成后，应及时进行注浆；注浆管采用高压橡胶管，由注浆机直接接入钢花管内；将每盘拌和好的水泥浆放入灰槽内，由高压注浆机进行注浆。注浆从管底开始、缓慢上提，直至水泥浆从...
