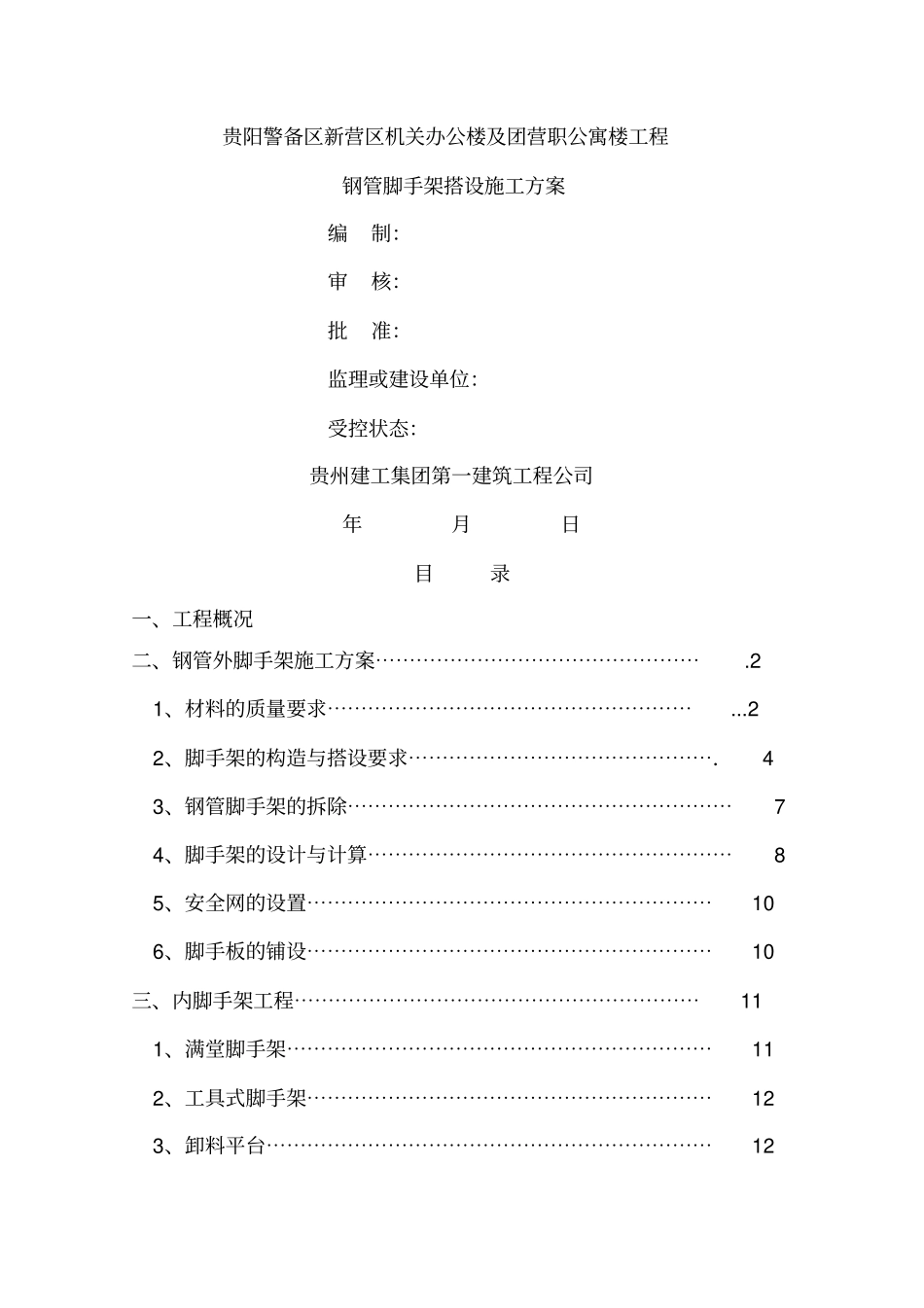

贵阳警备区新营区机关办公楼及团营职公寓楼工程钢管脚手架搭设施工方案编制：审核：批准：监理或建设单位：受控状态：贵州建工集团第一建筑工程公司年月日目录一、工程概况二、钢管外脚手架施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.21、材料的质量要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...22、脚手架的构造与搭设要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.43、钢管脚手架的拆除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74、脚手架的设计与计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85、安全网的设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106、脚手板的铺设⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10三、内脚手架工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯111、满堂脚手架⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯112、工具式脚手架⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯123、卸料平台⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124、脚手架的安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..13四、脚手架施工的安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯141、学习《建筑施工安全检查标准》（JGJ59—99）的体会⋯⋯⋯⋯⋯142、落实脚手架工程搭拆的安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.153、冬季施工安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15建筑施工，脚手架工程占有相当重要的位置，当前党中央一再强调“安全生产，文明施工”，任何工作均要“以人为本”，从人性化的角度就对脚手架工程提出了更高的要求。在本工程建筑施工中，外脚手架选型、设计与计算、构造和安全技术要求，均有章可行，有法可依。作好以上几件事就可以保证施工人员的安全，提高工程质量，加快施工进度，节约了工程成本，增强了企业的社会信誉。一、工程概况1.综合楼总建筑面积2080.91㎡。其中，建筑总层数四层，建筑总高度15.6米。鼓风机房及配电房总建筑面积722.4㎡.建筑总层数一层，建筑总高度5.7米.污泥脱水机房总建筑面积386㎡。建筑总高度9.3米.2.本工程的建筑等级为二级，设计使用年限为50年。3.本建筑的主要结构类型为框架结构，抗震设防烈度：6度。4.防火设计本建筑属民用建筑，耐火等级为二级。5.设计标高：本工程标高及总平面尺寸以米为单位，其它尺寸均以毫米为单位；本工程地面标高定为标高，相对标高±0.000相当的绝对标高见总平面图.8、地质勘察报告：贵阳市小河污水处理厂二期岩土工程勘察报告，9、基本风压ω0=0.30kn/m210、噢、.地震烈度：6度；场地类别：Ⅰ类。11、设计地震分组：第一组；设计基本地震加速度：0.05g。二、钢管外脚手架施工方案1、对架料原材料的质量要求（1）钢管钢管采用外径48㎜，壁厚3.5㎜的3号钢焊接钢管。其化学成分与机械性能符合国标（GB700—88）的要求。钢管进场后应作防锈处理。（2）扣件扣件质量符合国标（GB978—67）的规定，用机械性能不低于KT33—88的可锻铸铁制造。扣件的附件符合国标（GB700—79）、（GB196—81）、（GB96—76）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5㎜。连接扣件使用以下三种：a、直角扣件，又称十字扣。作两根垂直相交的钢管连接使用。b、旋转扣件，又称回转扣。供两根任意相交的钢管使用。c、对接扣件。供对接钢管使用。（3）竹脚手板脚手板选用竹跳板，竹片必须采用侧片对称叠制，竹片宽度不得小于5cm。长度为2～2.5米，宽不小于250㎜，竹跳板的固定螺栓或铁丝离板端200～250㎜，固定间距为500～600㎜。（4）安全网目前使用的安全网是经国家质检部门批准使用的尼龙密目安全网。选用的产品合格证及质量检验报告。经现场冲击荷载试验不小于1600N。2、脚手架的构造及搭设要求（1）基本要求选择钢管搭设的脚手架，是施工的临时结构。它是承受施工过程中的各种垂直和水平荷载，因此，脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中，要绝对保证脚手架在各种荷载作用下不发生失稳、倒塌，以及超过容许要求的变形、倾斜、摇晃或扭曲现象。以确保安全施工。a、在大横杆与立杆的交点处必须设置小横杆，并与大横杆卡牢...
