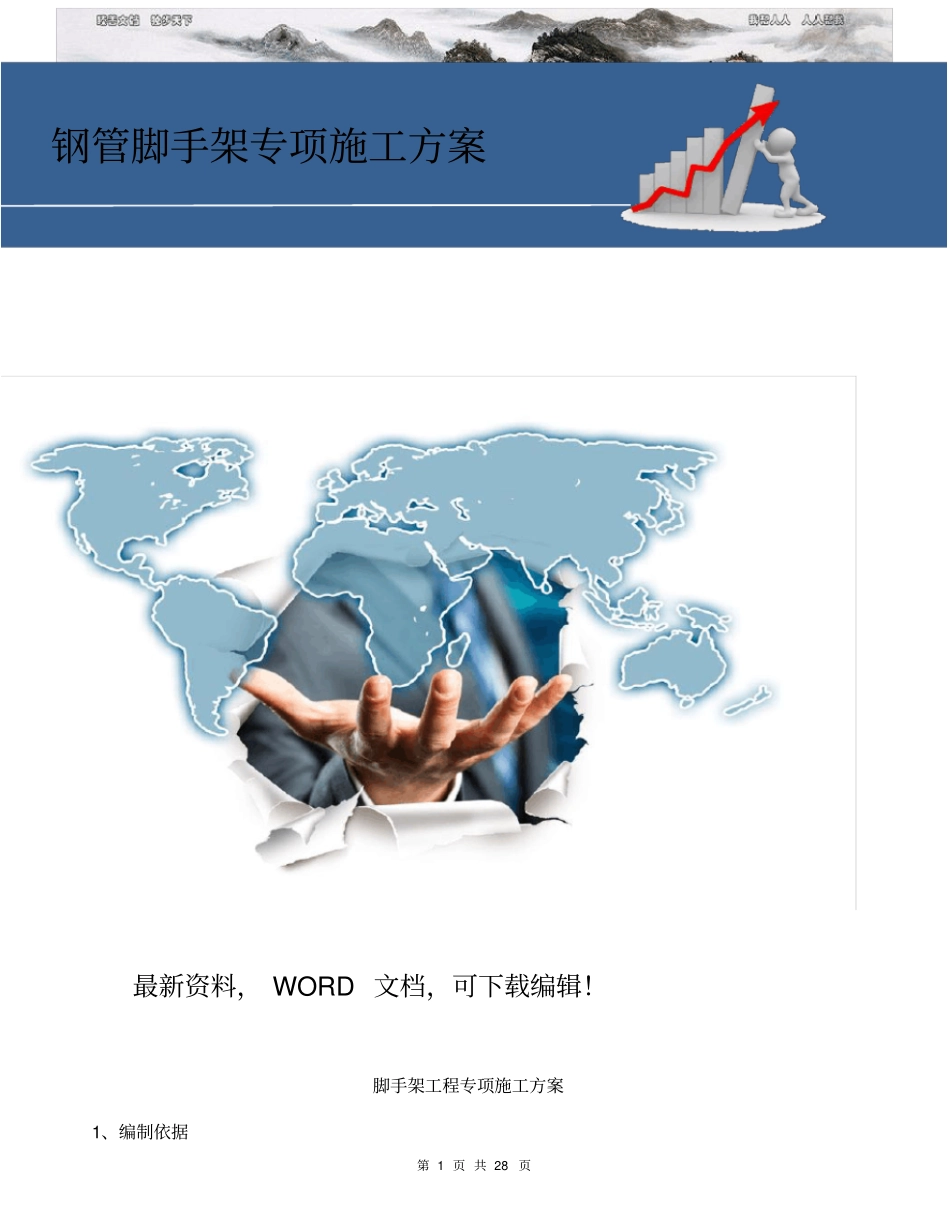

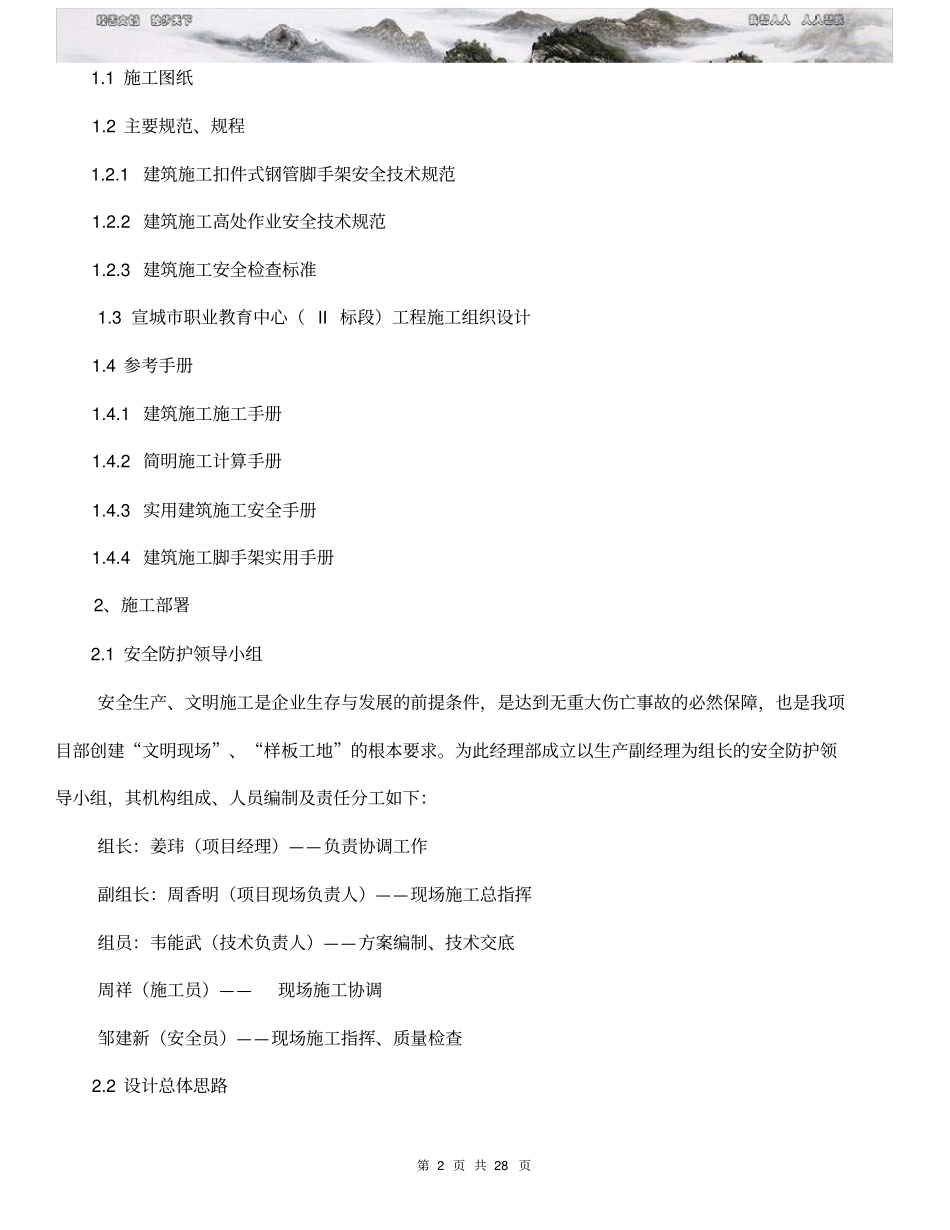

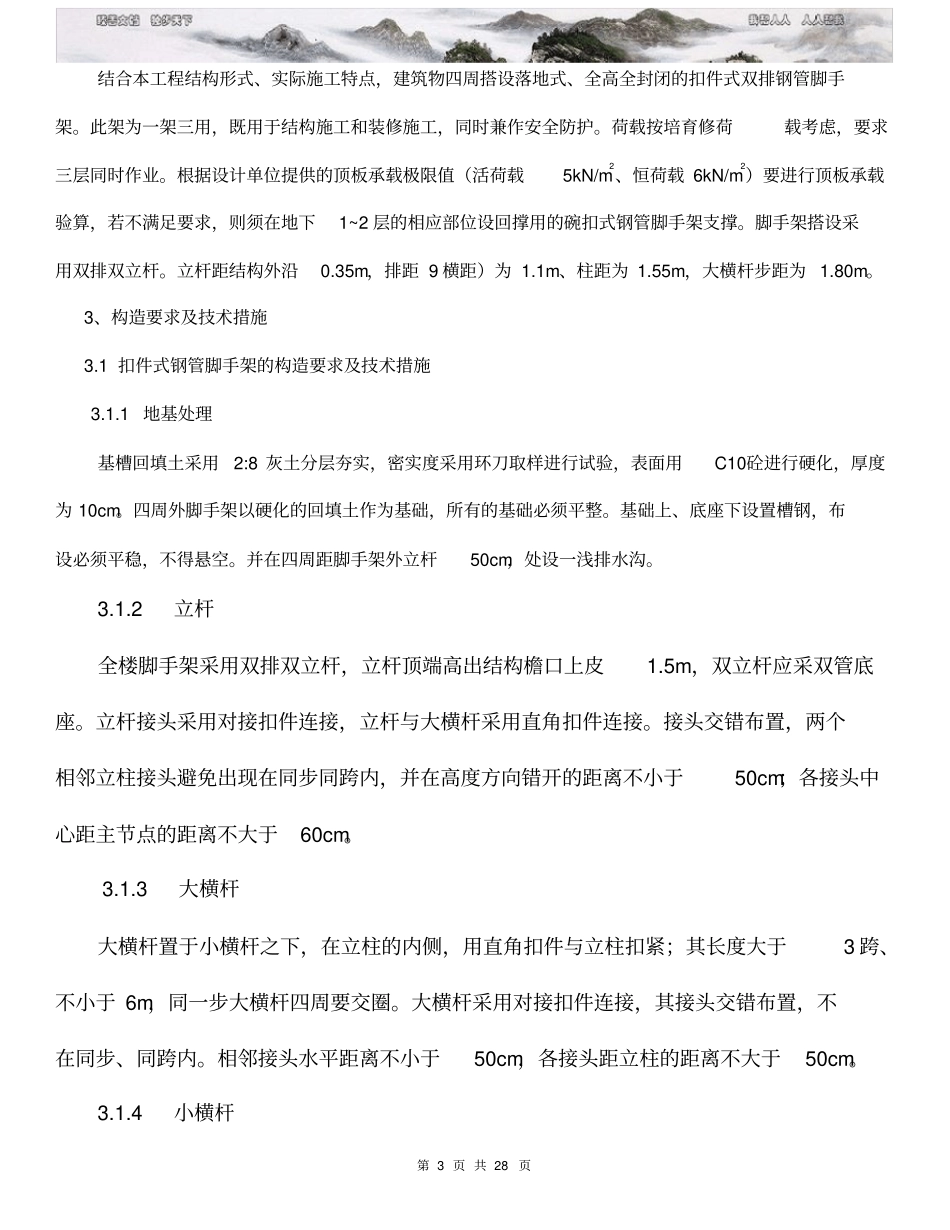

第1页共28页脚手架工程专项施工方案1、编制依据钢管脚手架专项施工方案最新资料，WORD文档，可下载编辑！第2页共28页1.1施工图纸1.2主要规范、规程1.2.1建筑施工扣件式钢管脚手架安全技术规范1.2.2建筑施工高处作业安全技术规范1.2.3建筑施工安全检查标准1.3宣城市职业教育中心（II标段）工程施工组织设计1.4参考手册1.4.1建筑施工施工手册1.4.2简明施工计算手册1.4.3实用建筑施工安全手册1.4.4建筑施工脚手架实用手册2、施工部署2.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”、“样板工地”的根本要求。为此经理部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：姜玮（项目经理）——负责协调工作副组长：周香明（项目现场负责人）——现场施工总指挥组员：韦能武（技术负责人）——方案编制、技术交底周祥（施工员）——现场施工协调邹建新（安全员）——现场施工指挥、质量检查2.2设计总体思路第3页共28页结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按培育修荷载考虑，要求三层同时作业。根据设计单位提供的顶板承载极限值（活荷载5kN/m2、恒荷载6kN/m2）要进行顶板承载验算，若不满足要求，则须在地下1~2层的相应部位设回撑用的碗扣式钢管脚手架支撑。脚手架搭设采用双排双立杆。立杆距结构外沿0.35m，排距9横距）为1.1m、柱距为1.55m，大横杆步距为1.80m。3、构造要求及技术措施3.1扣件式钢管脚手架的构造要求及技术措施3.1.1地基处理基槽回填土采用2:8灰土分层夯实，密实度采用环刀取样进行试验，表面用C10砼进行硬化，厚度为10cm。四周外脚手架以硬化的回填土作为基础，所有的基础必须平整。基础上、底座下设置槽钢，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm，处设一浅排水沟。3.1.2立杆全楼脚手架采用双排双立杆，立杆顶端高出结构檐口上皮1.5m，双立杆应采双管底座。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。3.1.3大横杆大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。3.1.4小横杆第4页共28页每一立杆与大横杆相交处(即主节点)，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设1~2根小横杆，其最大间距不大于75cm。小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm，且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。3.1.5纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。北侧裙房顶板存在较大高差，则将高处的纵向扫地杆向低处延长两跨与立柱固定。靠边坡的立柱轴线到边坡的距离不小于50cm，并对此立杆：采取双向斜拉加固措施。3.1.6剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。双立杆部位采用双杆通长剪刀撑，单立杆部位则采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45°～60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接...
