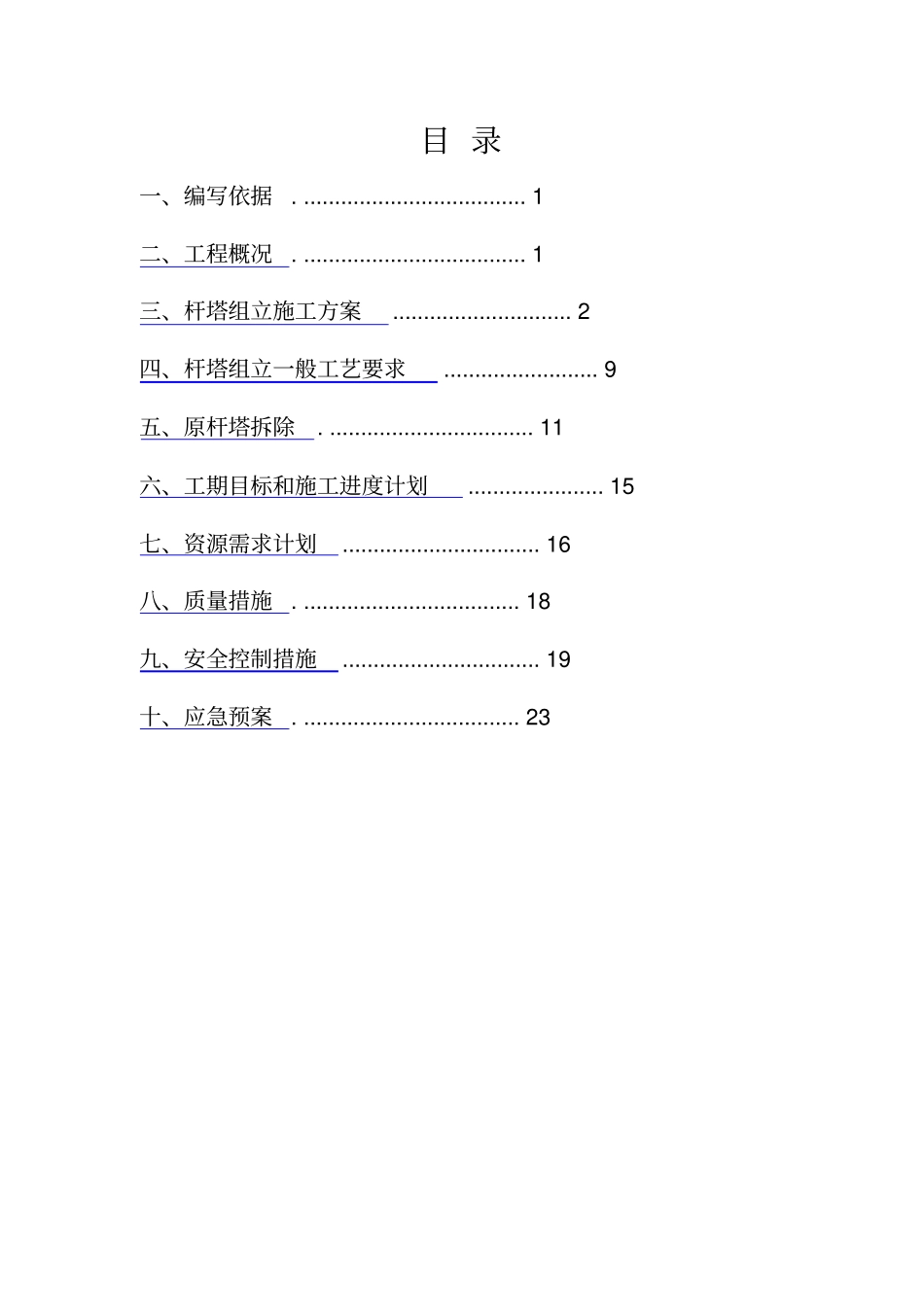

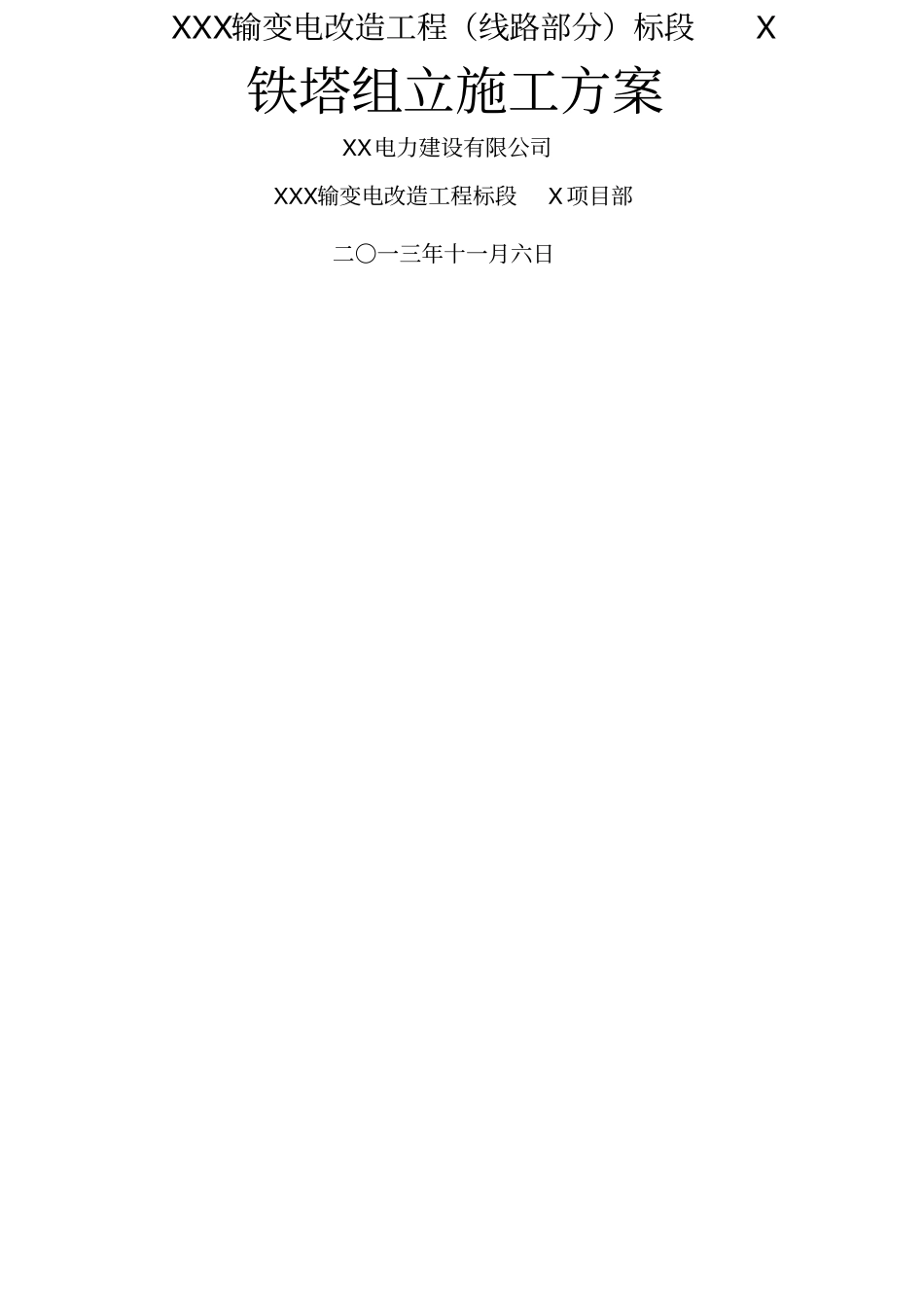

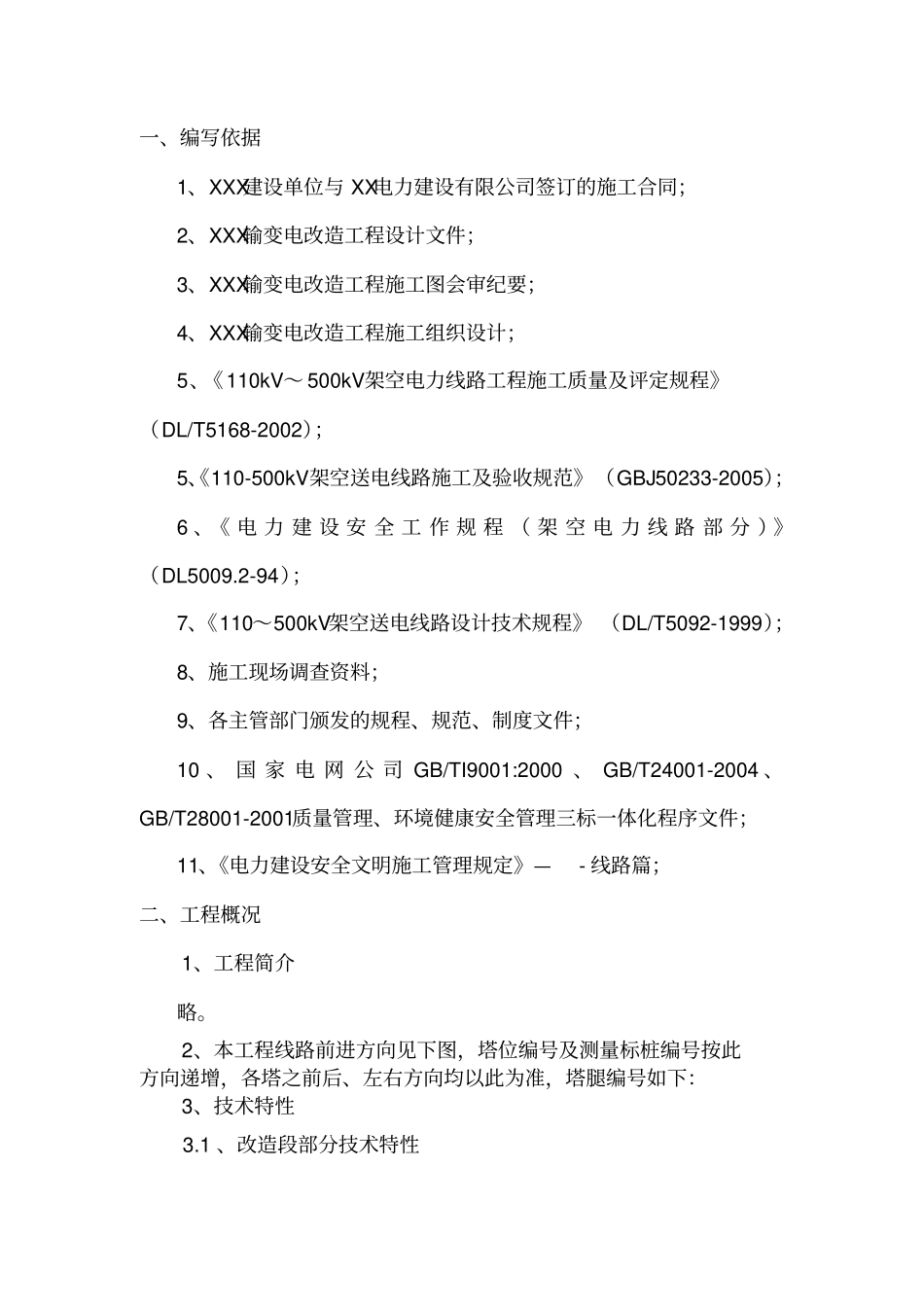

XXX输变电改造工程（线路部分）标段X铁塔组立施工方案XX电力建设有限公司XXX输变电改造工程标段X项目部二〇一三年十一月六日目录一、编写依据.....................................1二、工程概况.....................................1三、杆塔组立施工方案.............................2四、杆塔组立一般工艺要求.........................9五、原杆塔拆除..................................11六、工期目标和施工进度计划......................15七、资源需求计划................................16八、质量措施....................................18九、安全控制措施................................19十、应急预案....................................23一、编写依据1、XXX建设单位与XX电力建设有限公司签订的施工合同；2、XXX输变电改造工程设计文件；3、XXX输变电改造工程施工图会审纪要；4、XXX输变电改造工程施工组织设计；5、《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）；5、《110-500kV架空送电线路施工及验收规范》（GBJ50233-2005）；6、《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-94）；7、《110～500kV架空送电线路设计技术规程》（DL/T5092-1999）；8、施工现场调查资料；9、各主管部门颁发的规程、规范、制度文件；10、国家电网公司GB/TI9001:2000、GB/T24001-2004、GB/T28001-2001质量管理、环境健康安全管理三标一体化程序文件；11、《电力建设安全文明施工管理规定》—-线路篇；二、工程概况1、工程简介略。2、本工程线路前进方向见下图，塔位编号及测量标桩编号按此方向递增，各塔之前后、左右方向均以此为准，塔腿编号如下：3、技术特性3.1、改造段部分技术特性略3.2、新建段部分技术特性4、全线杆塔一览表略三、杆塔组立施工方案1、杆塔组立施工步骤图3-1分解组立铁塔施工程序流程图2、施工准备1）将组立塔位的场地平整好，以便堆放、组装及起吊塔材。2）基础强度达到70%后方可组塔。3）组塔前应对基础质量进行复核，对基础的根开、对角线、标高和预高值根据《基础施工作业指导书》有关部分的要求进行测量。4）牵引地锚坑要尽量避免在起吊方向，牵引地锚与塔中心的水平距离应不小于塔全高的1.5倍。5）牵引地锚采用1只中号地锚埋深2.2m，配φ19.5*3m双头钢丝绳套1根。6）调整绳方向视吊片方向而定，可采用地钻或小号地锚固定。7）对于山区情况下应保证调整绳对地的夹角不大于45°，大于45°时应考虑采用其他措施。8）工器具使用前，应根据《电力建设安全工作规程》（架空电力线路部分）的有关规定进行外观、内在质量检查，不合格者，严禁使用。9）运至塔位的塔材，应根据施工图纸及现场布置的要求将塔料分段清点，螺栓按规格分开，且标识清晰。发现缺料或不合格品，及时汇总整理后向项目部报告。10）对角钢弯曲超过自身长度的2‰者，应在其变形限度内进行冷矫正，但不得出现裂纹。3、铁塔组立施工3.1、本工程组立塔采用我公司近年现场常用的无拉线钢管组合抱杆（规格为Φ133×11m）进行铁塔组立施工。1）Φ133×11m抱杆，以内法兰连接，起吊滑车为可旋转的顶滑车，固定方式为上下内腰箍，提升抱杆时以腰箍控制杆身，当抱杆腰箍固定在距根部2.0m处，单根允许荷重为400kg，双抱杆起吊时，可吊重800kg。2）抱杆安装在主材内侧，由上下两道腰箍进行控制（间隔大于2.0米）,同时并在两道腰箍处用?13钢丝绳加强绑扎，绑扎处主材应垫好麻袋布，防塔材镀锌层磨损。在提升抱杆时，在应用上下腰箍的同时还应用大绳打两道腰环控制抱杆，防止在提升中抱杆倾覆。3）固定在主材上的抱杆在起吊根开大，吊重的塔材时，每根抱杆应各打一道塔上（或地面）拉线，拉线打在对面主材上。4）为防止已就位的塔材倾覆，应在侧面的斜材安装完成或与抱杆相连后，方可松起吊绳，塔材外侧的上拉线在未完全封面时不得拆除，已装好的受力件，如需拆除应先作好补强措施。5）组立塔注意事项：①注意主材方向性，特别是方形塔身的四个面完全相同时，应考虑脚钉的方向以及横、顺线路方向的塔身与塔颈连接处的不同以防出现横担或脚钉转向。②螺栓...
