铁路动车组作业指导书--crhs-00001齿轮箱润滑油更换及油位传感器检查VIP免费

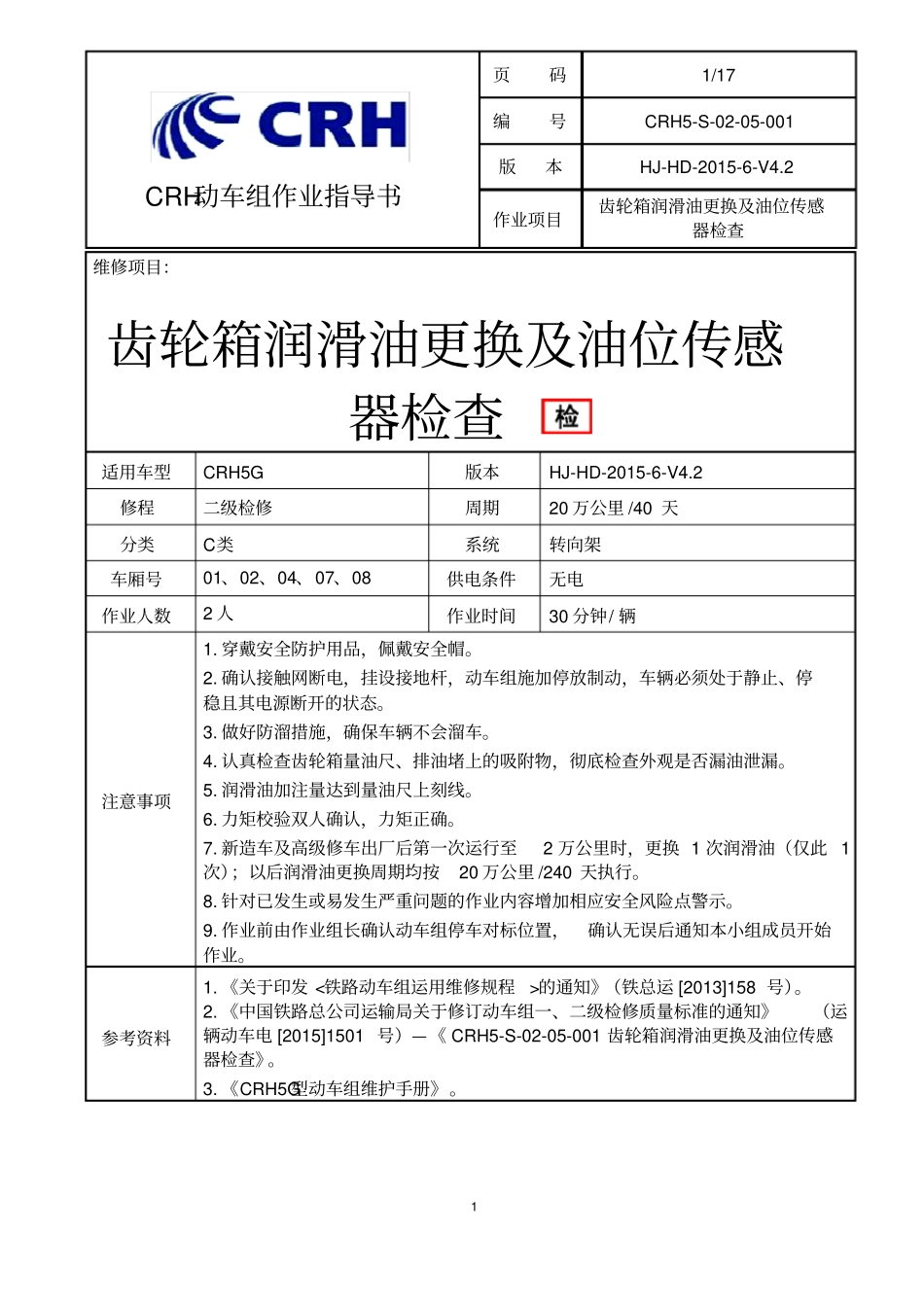

1CRH动车组作业指导书页码1/17编号CRH5-S-02-05-001版本HJ-HD-2015-6-V4.2作业项目齿轮箱润滑油更换及油位传感器检查维修项目：齿轮箱润滑油更换及油位传感器检查适用车型CRH5G版本HJ-HD-2015-6-V4.2修程二级检修周期20万公里/40天分类C类系统转向架车厢号01、02、04、07、08供电条件无电作业人数2人作业时间30分钟/辆注意事项1.穿戴安全防护用品，佩戴安全帽。2.确认接触网断电，挂设接地杆，动车组施加停放制动，车辆必须处于静止、停稳且其电源断开的状态。3.做好防溜措施，确保车辆不会溜车。4.认真检查齿轮箱量油尺、排油堵上的吸附物，彻底检查外观是否漏油泄漏。5.润滑油加注量达到量油尺上刻线。6.力矩校验双人确认，力矩正确。7.新造车及高级修车出厂后第一次运行至2万公里时，更换1次润滑油（仅此1次）；以后润滑油更换周期均按20万公里/240天执行。8.针对已发生或易发生严重问题的作业内容增加相应安全风险点警示。9.作业前由作业组长确认动车组停车对标位置，确认无误后通知本小组成员开始作业。参考资料1.《关于印发<铁路动车组运用维修规程>的通知》（铁总运[2013]158号）。2.《中国铁路总公司运输局关于修订动车组一、二级检修质量标准的通知》（运辆动车电[2015]1501号）—《CRH5-S-02-05-001齿轮箱润滑油更换及油位传感器检查》。3.《CRH5G型动车组维护手册》。2CRH动车组作业指导书页码2/17编号CRH5-S-02-05-001版本HJ-HD-2015-6-V4.2作业项目齿轮箱润滑油更换及油位传感器检查备注1.如实填写检修记录并及时在管理信息系统中回填。2.：安全风险3.：质检员过程卡控4.：质检员拍照留存5.：质检员摄像留存3CRH动车组作业指导书页码3/17编号CRH5-S-02-05-001版本HJ-HD-2015-6-V4.2作业项目齿轮箱润滑油更换及油位传感器检查版本变更信息版本修订日期更改情况说明编制审核批准V4.12015.03.23根据《中国铁路总公司运输局关于修订动车组一、二级检修质量标准的通知》（运辆动车电[2015]576号）进行修订马德元张洪涛张宇V4.22015.06.30根据《中国铁路总公司运输局关于修订动车组一、二级检修质量标准的通知》（运辆动车电[2015]1501号）进行修订马德元张洪涛张宇4CRH动车组作业指导书页码4/17编号CRH5-S-02-05-001版本HJ-HD-2015-6-V4.2作业项目齿轮箱润滑油更换及油位传感器检查工具清单序号名称规格型号单位数量备注1手电筒海洋王手电JW7510/LT个12四角钥匙95038279把13柔性带灯磁力捡拾器个14大棘轮扳手300N.m把15内六角24mm个16可调式力矩扳手10～100Nm把17可调式力矩扳手65～335Nm把18可调式换头力矩扳手75～400Nm把1安装24mm方头梅花插件9可调式换头力矩扳手75～400Nm把1安装46mm方头开口插件10大棘轮套筒17mm个211大棘轮套筒19mm个112万用表个113油抽子套15CRH动车组作业指导书页码5/17编号CRH5-S-02-05-001版本HJ-HD-2015-6-V4.2作业项目齿轮箱润滑油更换及油位传感器检查物料清单序号物料名称物料号单位数量备注1无纺布17310155张1202注射器个13红色荧光漆14240092千克0.054注油口密封垫个105排油堵密封垫个106油样瓶个10容积＞80mL7油样标签张108脱漆剂千克0.019毛刷把110TUTELATRUCKW90-LA润滑油升110如更换其他润滑油+10升/辆11科宁BASFEmgardRW-ASAE75W-90润滑油（高寒）升110如更换其他润滑油+10升/辆12排油堵个必要时13量油尺个10必要时6CRH动车组作业指导书页码6/17编号CRH5-S-02-05-001版本HJ-HD-2015-6-V4.2作业项目齿轮箱润滑油更换及油位传感器检查序号作业项目作业内容、标准及图示1工前准备1.1按规定穿戴防护用品1号、2号按规定穿绝缘鞋，戴安全帽和手套。穿戴防护用品1.2领取派工单1号按作业项目领取信息系统生成完毕的派工单。1.3领取及运送工具、材料1号、2号到工具室，领取配送完毕的齿轮箱检查工具、材料，并对其数量及状态进行确认。1号检查力矩扳手校验周期不超期，力矩大小符合规定。2号到油脂库领取油脂，并加注到齿轮箱注油机中。1号将工具材料配送至作业区域，2号将齿轮箱注油机配送至作业区域。领取工具、材料模板将工具材料车配送到作业区域7CRH动车组作业指导书页码7/17编号CRH5-S-02-05-001版本HJ-HD-2015-6-V4.2作业项目齿轮箱润...
