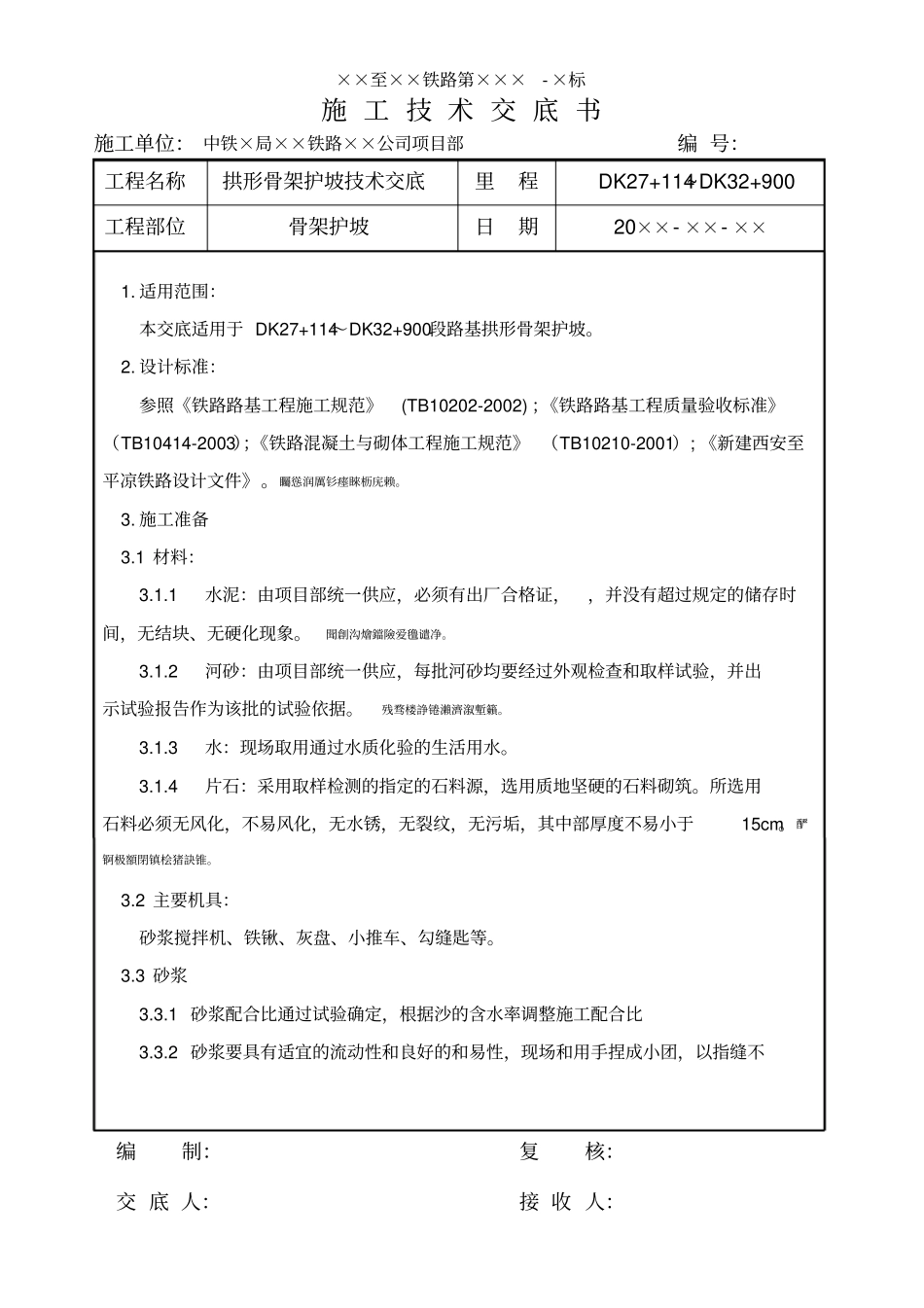

××至××铁路第×××-×标施工技术交底书施工单位：中铁×局××铁路××公司项目部编号：工程名称拱形骨架护坡技术交底里程DK27+114~DK32+900工程部位骨架护坡日期20××-××-××编制：复核：交底人：接收人：1.适用范围：本交底适用于DK27+114～DK32+900段路基拱形骨架护坡。2.设计标准：参照《铁路路基工程施工规范》(TB10202-2002)；《铁路路基工程质量验收标准》（TB10414-2003）；《铁路混凝土与砌体工程施工规范》（TB10210-2001）;《新建西安至平凉铁路设计文件》。矚慫润厲钐瘗睞枥庑赖。3.施工准备3.1材料：3.1.1水泥：由项目部统一供应，必须有出厂合格证，，并没有超过规定的储存时间，无结块、无硬化现象。聞創沟燴鐺險爱氇谴净。3.1.2河砂：由项目部统一供应，每批河砂均要经过外观检查和取样试验，并出示试验报告作为该批的试验依据。残骛楼諍锩瀨濟溆塹籟。3.1.3水：现场取用通过水质化验的生活用水。3.1.4片石：采用取样检测的指定的石料源，选用质地坚硬的石料砌筑。所选用石料必须无风化，不易风化，无水锈，无裂纹，无污垢，其中部厚度不易小于15cm。酽锕极額閉镇桧猪訣锥。3.2主要机具：砂浆搅拌机、铁锹、灰盘、小推车、勾缝匙等。3.3砂浆3.3.1砂浆配合比通过试验确定，根据沙的含水率调整施工配合比3.3.2砂浆要具有适宜的流动性和良好的和易性，现场和用手捏成小团，以指缝不××至××铁路第×××-×标施工技术交底书施工单位：中铁×局××铁路××公司项目部编号：工程名称拱形骨架护坡技术交底里程DK27+114~DK32+900工程部位骨架护坡日期20××-××-××编制：复核：交底人：接收人：出浆，松手不松散为宜。3.3.3砂浆要随搅随用，当已发生离析，泌水现象时，要在砌筑前重新搅合，已经凝结的砂浆不可使用。4.浆砌片石护坡砌筑工艺4.1工艺流程施工准备－测量放线－整理边坡坡面及基角－坡面基脚检查－搭作业跳板－挂控制线－铺浆砌石－设泄水孔－勾缝－养护－砌筑检查－场地清理彈贸摄尔霁毙攬砖卤庑。4.2.工艺说明4.2.1测量放线以线路中线为控制线，放出边坡防护边线位置（开槽外线），并设好护桩。测量放样机械刷坡修整完成脚墙浆砌片石铺砌开挖骨架砌筑骨架砌筑坡顶护角。謀荞抟箧飆鐸怼类蒋薔。边坡采用拱形骨架护坡：脚墙：厚度0.8m、高1.2m,墙身坡度为1:0.25，具体尺寸见详图附件1；主骨架与边坡水平线垂直，净距3.0米，尺寸为0.6m*0.5m（宽*厚）；支骨架为0.5m*0.4m（宽*厚）；截水埂为0.1m*0.1m（宽*厚）。边坡坡率1：1.5，支骨架（拱圈）净距3.0米，中心到中心距离3.5米，具体见详图附件2。骨架尺寸祥见附图。厦礴恳蹒骈時盡继價骚。4.2.2整理边坡坡面及基角（1）基脚地面应坚固可靠，脚墙顶面与原地面保持同一面。清理基脚应分段间隔施工，避免约束浸泡。在设有支挡结构物、排除地下水设施地段，应先做好支挡结构物、××至××铁路第×××-×标施工技术交底书施工单位：中铁×局××铁路××公司项目部编号：工程名称拱形骨架护坡技术交底里程DK27+114~DK32+900工程部位骨架护坡日期20××-××-××编制：复核：交底人：接收人：排水设施，再施作防护工程。茕桢广鳓鯡选块网羈泪。（2）对坡体应进行修整、平顺，经检查合格后再做砌体防护，襟边完成后起做第一道拱圈，施工现场依据地形及美观可做一个拱圈内调整，保证汇水节点。鹅娅尽損鹌惨歷茏鴛賴。（3）当基底为混凝土活坡面为岩层时，应先将便面清洗、湿润，再进行砌筑，以保证防护措施能与基面密贴。4.2.3挂线找平（1）按照边坡坡度、砌体厚度、基底和路肩高程设标准样架挂线，对高边坡宜采用分层挂线进行。（2）护坡砌筑前应清除坡面松动浮渣，坡背应紧贴路基。4.2.3铺砌浆砌片石填缝1）浆砌片石（1）必须采用挤浆法分层，分段铺砌。分段位置一般设在沉降缝或伸缩缝处，段内各砌块的砌缝要相互错开，砌缝砂浆要饱满。籟丛妈羥为贍偾蛏练淨。（2）各砌层要先砌外圈定位砌块，外圈砌块要与里层砌块交错连成一体，定位砌块要选用表面较平整且尺寸较大的石料，定位砌缝要满铺砂浆，不得镶嵌小石块。預頌圣鉉儐歲龈讶骅籴。（3）定位砌块砌完后，要先在圈内底部铺一层砂浆，厚度要...
