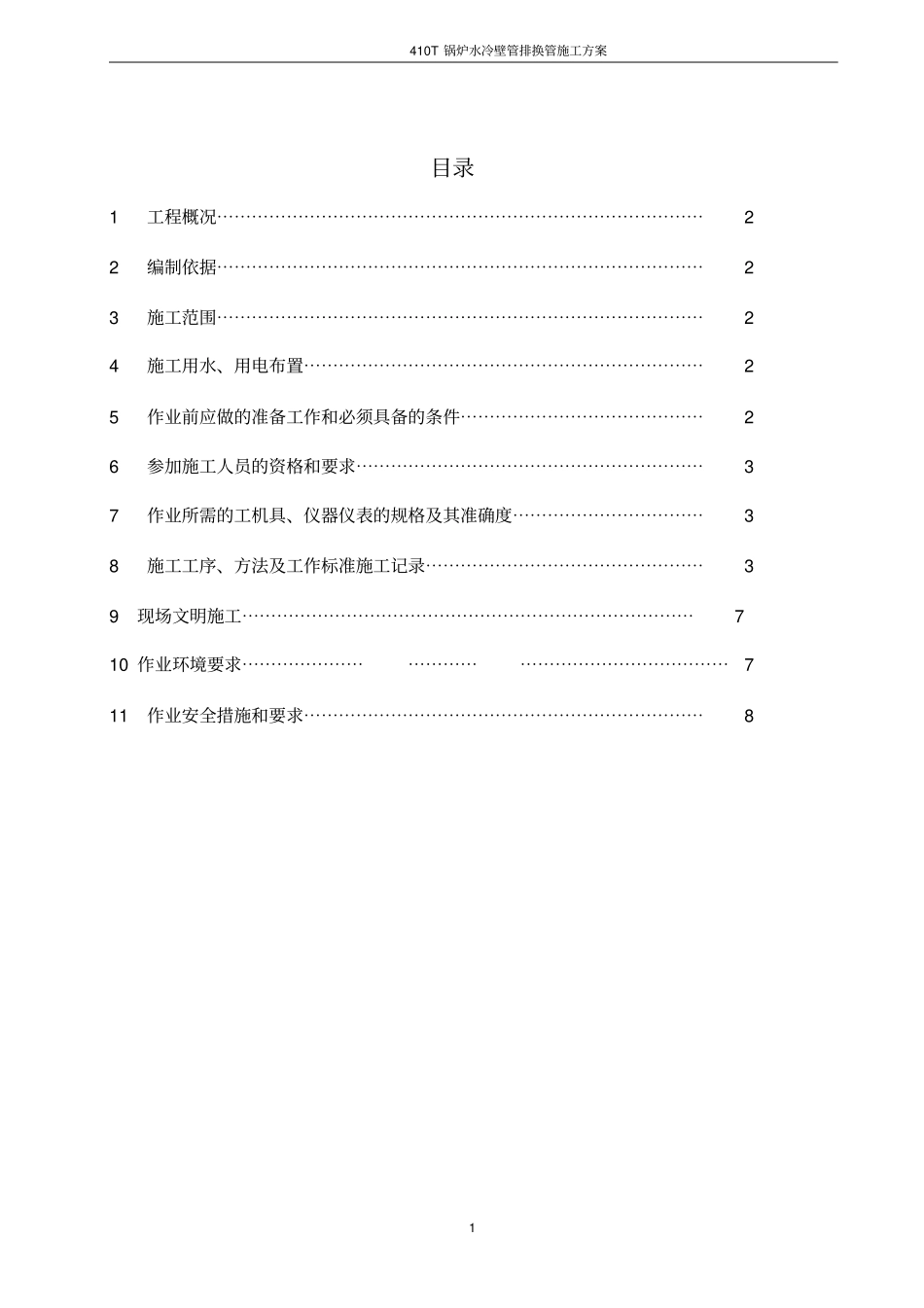

410T锅炉水冷壁管排换管施工方案1目录1工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23施工范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24施工用水、用电布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25作业前应做的准备工作和必须具备的条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26参加施工人员的资格和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37作业所需的工机具、仪器仪表的规格及其准确度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38施工工序、方法及工作标准施工记录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39现场文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯710作业环境要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯711作业安全措施和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8410T锅炉水冷壁管排换管施工方案21、工程（设备）概况锅炉型号HG-410/9.8-MQ13，由哈尔滨锅炉厂生产。现需要更换折焰角区域以下的水冷壁管排、燃烧器及刚性梁等设备。矚慫润厲钐瘗睞枥庑赖。2、编制依据序号名称版本来源1电力建设施工及验收技术规范（锅炉机组篇）1995版电力部2电力建设施工质量验收及评价规程（锅炉篇）2009版电力部3电力建设安全工作规程《火力发电厂》DL5009.1-2002国家经贸委4安全生产工作规定2000版国家电力公司6质量手册和程序文件火电公司7《电力建设工程质量监督规定》电力部3、施工范围折焰角区域以下四周水冷壁管排、燃烧器、刚性梁等拆除及更换。4、施工用水、用电布置4.1施工用水：根据电厂现场实际情况采用就近水源。4.2施工用电4.2.1从电厂检修厂引一路电源作为本次作业的主要动力供应。5、作业前应做的准备工作和必须具备的条件5.1班长组织施工人员明确工作任务及工作量，合理安排劳动力。5.2安全及文明施工措施完毕，具备开工条件。5.3炉膛内应搭置或安装专用的脚手架或检修升降平台。5.4炉膛内应有充足的照明，所有进入炉膛的电源线应架空，电压符合安全要求。5.5设备的清点验收完毕，并倒运至施工现场，设备缺陷处理完。5.6施工机具器械准备齐全。5.7安全文明施工措施完善，具备开工条件。410T锅炉水冷壁管排换管施工方案35.8空压机具备运行条件，试验用球加工，设备封口材料准备。5.9组合场地完好，施工用具准备其全。5.10施工用电源及施工用通道应能满足施工要求。6、参加施工人员的资格和要求6.1作业人员必须是由班长、技术员及施工人员组成的劳动力组合体。6.2必须了解锅炉水冷壁管排、燃烧器等设备安装的技术规范和质量要求。6.3熟知本项目工作中有关质量检验程序及检验方法。6.4熟悉高空作业、安全用电、防火防爆、现场救护等一般安全技术规程。6.5掌握施工项目的质量控制点及质量标准、并能完整地填写自检记录。7、作业所需的工机具、仪器仪表的规格及其准确度序号名称规格数量备注1活扳手10〞、12〞各4把2撬扛L=1000mm5件3铁水平400MM、精度2/1000MM1把经校验合格4钢卷尺3M、5M、50M各1把5游标卡尺0—300MM、精度0.021把6倒链2T、3T、5T2台经检验合格7玻璃管水平30M1付校准0位8划规、划针2个9标准盘尺50米2把10倒链2T、3T、5T、各5只11钢丝绳Φ21.5、Φ17.5各5对8、作业程序、方法、内容及工作标准和安装记录8.1施工工序清理浇注料及拆除相关部位的保温拆除折焰角区域以下水冷壁管排、喷燃器及刚性梁水冷壁打坡口水冷壁吊装及空中对接密封焊接水压试验保温点炉聞創沟燴鐺險爱氇谴净。410T锅炉水冷壁管排换管施工方案48.2作业方法、内容及工作标准、质量记录8.2.1水冷壁管排拆除方法8.2.1.2.管子割开后应将管子割口两侧鳍片多割去20mm。8.2.1.3管子割开后应立即在开口处进行封堵并贴封条。8.2.1.4.相邻两根或两根以上的非鳍片管子更换，切割部位应上下交错。8.2.1.5管子切割应采取机械切割，特殊部位而需采用割炬切割的，则应在开口处消除热影响区。8.2.2吊装机具选用水冷壁组件重量为1700kg,加上起吊索具、吊钩等总重量计2t。(1)钢丝绳选用钢丝绳允许拉力:T=P/K式中:P—钢丝绳破断拉力K—安全系数选用结构为6×37,直径为φ...
