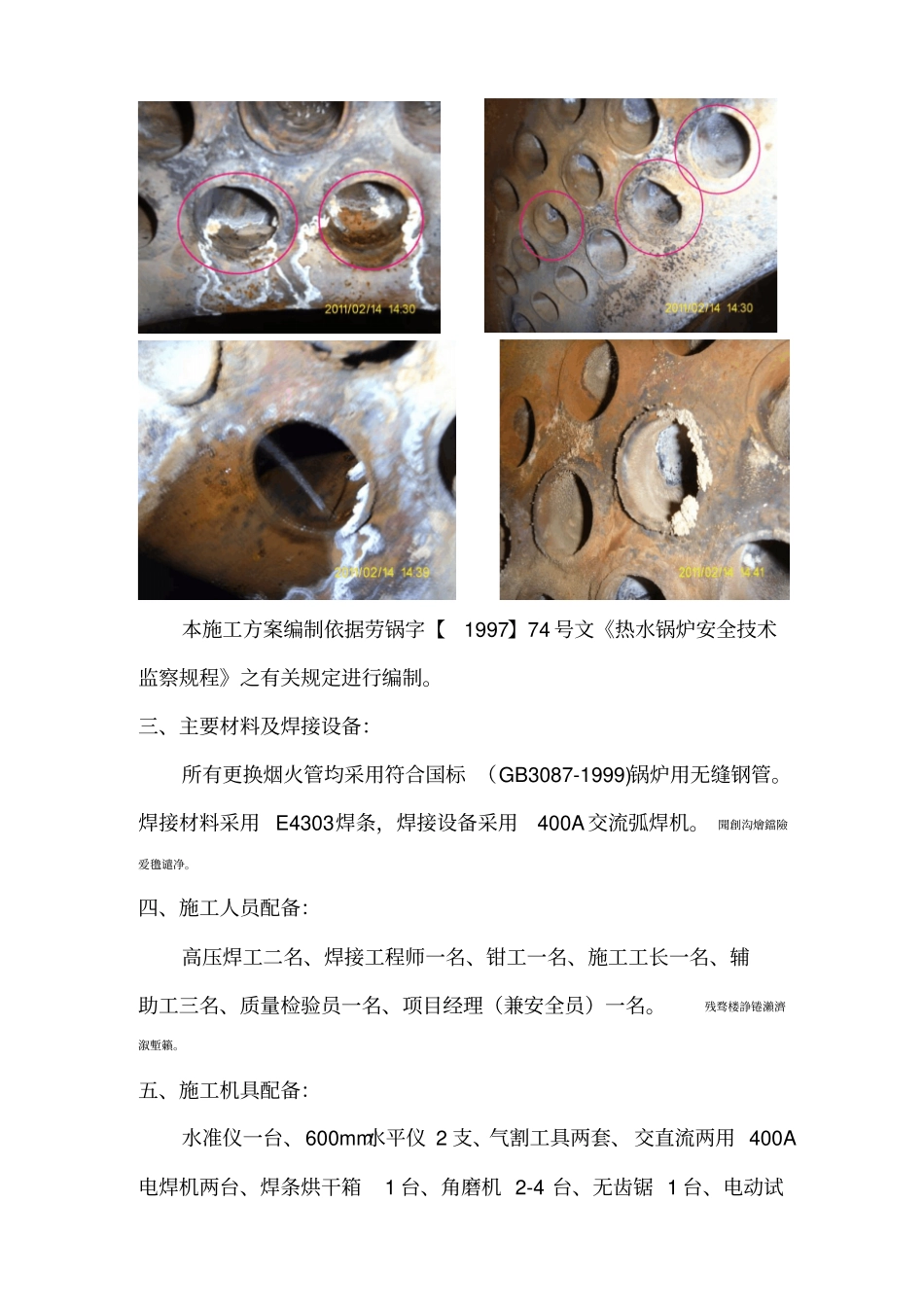

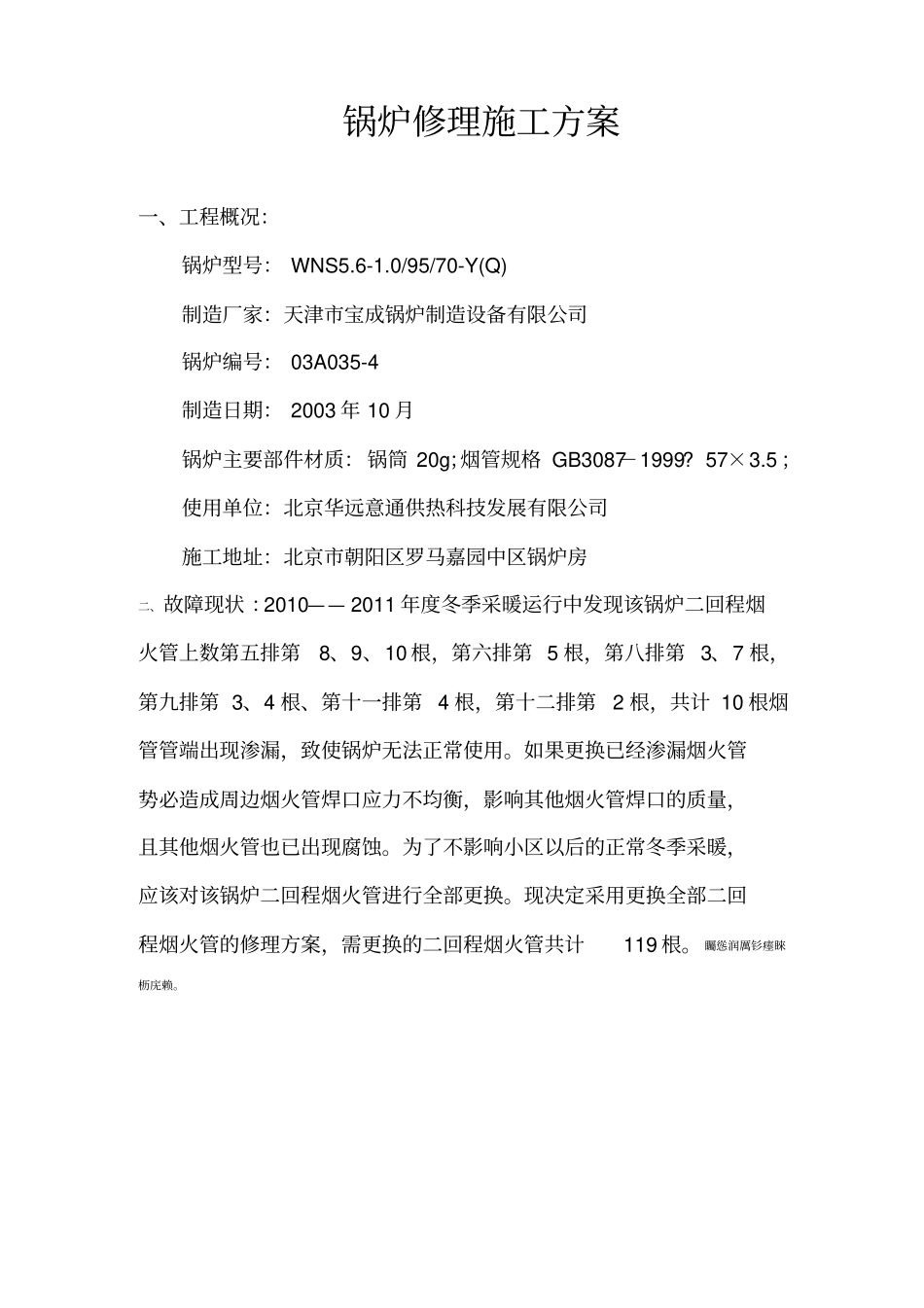

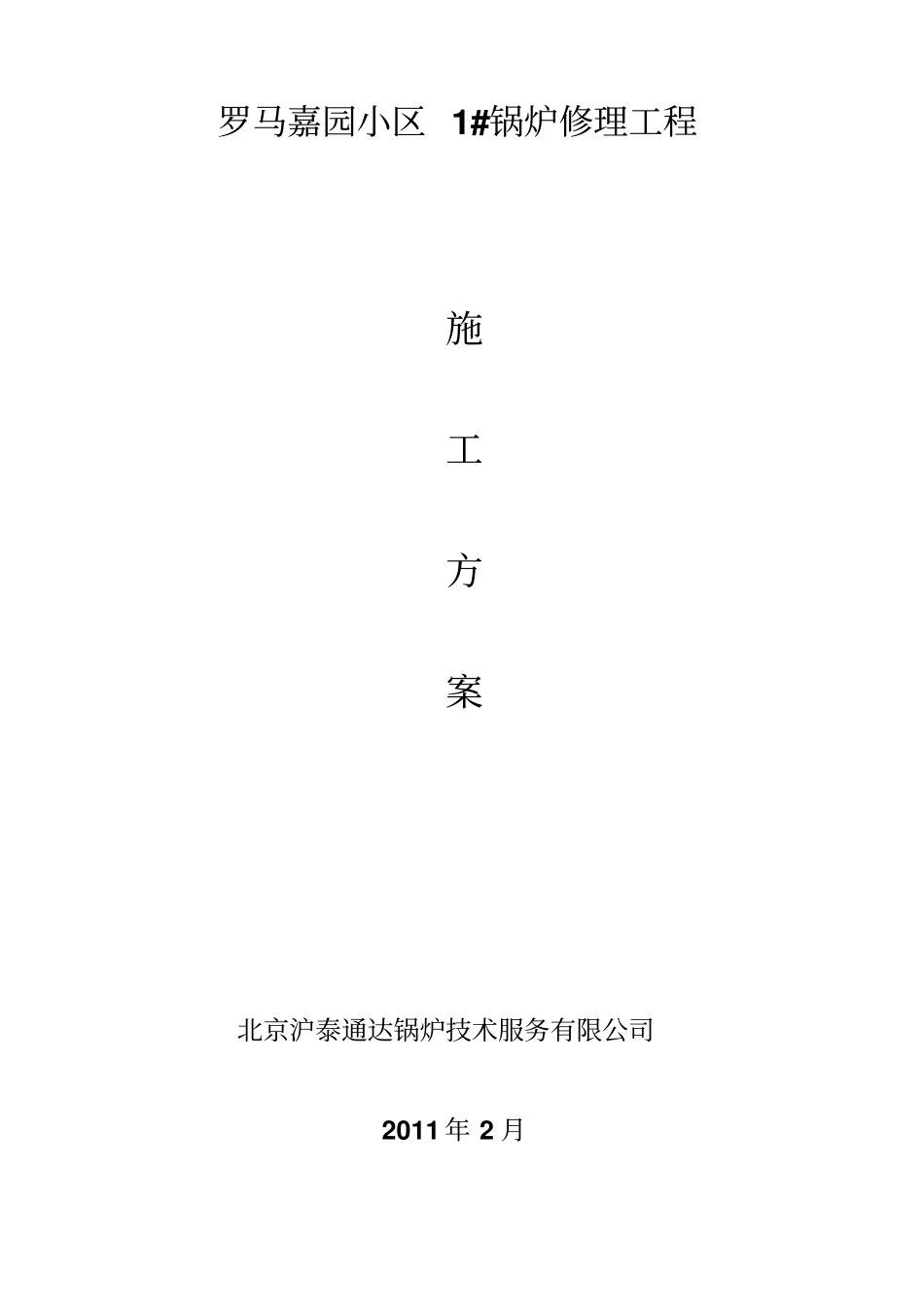

罗马嘉园小区1#锅炉修理工程施工方案北京沪泰通达锅炉技术服务有限公司2011年2月锅炉修理施工方案一、工程概况：锅炉型号：WNS5.6-1.0/95/70-Y(Q)制造厂家：天津市宝成锅炉制造设备有限公司锅炉编号：03A035-4制造日期：2003年10月锅炉主要部件材质：锅筒20g；烟管规格GB3087－1999?57×3.5；使用单位：北京华远意通供热科技发展有限公司施工地址：北京市朝阳区罗马嘉园中区锅炉房二、故障现状：2010——2011年度冬季采暖运行中发现该锅炉二回程烟火管上数第五排第8、9、10根，第六排第5根，第八排第3、7根，第九排第3、4根、第十一排第4根，第十二排第2根，共计10根烟管管端出现渗漏，致使锅炉无法正常使用。如果更换已经渗漏烟火管势必造成周边烟火管焊口应力不均衡，影响其他烟火管焊口的质量，且其他烟火管也已出现腐蚀。为了不影响小区以后的正常冬季采暖，应该对该锅炉二回程烟火管进行全部更换。现决定采用更换全部二回程烟火管的修理方案，需更换的二回程烟火管共计119根。矚慫润厲钐瘗睞枥庑赖。本施工方案编制依据劳锅字【1997】74号文《热水锅炉安全技术监察规程》之有关规定进行编制。三、主要材料及焊接设备：所有更换烟火管均采用符合国标（GB3087-1999)锅炉用无缝钢管。焊接材料采用E4303焊条，焊接设备采用400A交流弧焊机。聞創沟燴鐺險爱氇谴净。四、施工人员配备：高压焊工二名、焊接工程师一名、钳工一名、施工工长一名、辅助工三名、质量检验员一名、项目经理（兼安全员）一名。残骛楼諍锩瀨濟溆塹籟。五、施工机具配备：水准仪一台、600mm水平仪2支、气割工具两套、交直流两用400A电焊机两台、焊条烘干箱1台、角磨机2-4台、无齿锯1台、电动试压泵5.0Mpa1台，其他工具若干。酽锕极額閉镇桧猪訣锥。六、施工用材料准备：将施工所用管材、耐火材料、保温隔热材料、零配件等经检验验收合格后运至施工现场；烟火管等主要材料要有材质证明及合格证；焊接材料要有材质证明和产品合格证，确认后方可运入施工现场。彈贸摄尔霁毙攬砖卤庑。七、更换螺纹烟管工艺方案：1.1，更换以上锅炉烟管要有合格项目焊工，1.2，准备所用设备、材料、常用工具等。1.3，将炉内水放净，打开人孔及前后烟箱，拆除妨碍修复的部件或部位，清除前后管板烟管管端烟垢杂物等。1.4，更换烟管采用碳弧气刨方法，将螺纹烟管逐根取出（碳弧气刨时不要损伤管孔），打磨管孔焊道处20mm范围内铁锈、焊道余高、氧化皮、杂物等,呈金属光泽。謀荞抟箧飆鐸怼类蒋薔。1．5，按锅筒实际尺寸（留有余量）加工螺纹烟管（20-GB3087Φ57X3.5119根/台），且经复验合格，移植材料编号，加工经检验合格运往工作场地。厦礴恳蹒骈時盡继價骚。1.6，焊条要进行100---150℃烘干，保温1-2小时，焊条烘干后应放入焊条保温筒内，随用随取。1.7，装配螺纹烟管，（由下排至上排）以后端定位点固，管端伸出管板长度10mm为宜，回燃室螺纹烟管焊前要预涨消除管端与管孔间隙。茕桢广鳓鯡选块网羈泪。1.8，采用定位焊方法进行焊接螺纹烟管，先焊接后端，焊接合格后再焊接前端或两端同时焊接，焊接规范见表1、图2。防止焊后管板变形烟管采用上下排交叉错位，管子跳位焊接。短拉撑焊接方法同上。鹅娅尽損鹌惨歷茏鴛賴。1.9，螺纹烟管、短拉撑伸出管板多余长度，采用机械切削或打磨方法去除，并符合原设计图样要求。2，检验：2.1,焊缝外观符合图样要求，焊缝与母材圆滑过渡。焊缝及热影响区表面无夹渣、气孔、裂纹等缺陷。焊缝咬边深度不超过0.5mm。籟丛妈羥为贍偾蛏练淨。2.2，焊缝外观尺寸见图（2），打制焊工代号钢印，合格后清理场地。3，焊接切割操作安全要求：3.1，焊接切割前应了解周围的具体情况，然后采取相应措施再进行操作。3.2，脚手架平台要安全牢固可靠，保证拆卸、装配焊接螺纹烟管操作者安全。3.3，焊接切割用照明为36V低压灯。3.4，焊接切割用电缆、气体管路无裸露、泄漏现象。3.5，焊接切割操作者应穿戴合格的劳保用品。3.6，施工现场应设有看护人，随时注意焊接切割时操作者动态，遇有危险，立即切断电源、关闭气体阀门。3.7，焊接切割后将所用工具、材料及其它物品清理干净。螺纹烟管、拉撑焊接规范表1层数焊条...
