锻造工艺培训资料VIP免费

锻造工艺培训资料_第1页
1/10
锻造工艺培训资料_第2页
2/10
锻造工艺培训资料_第3页
3/10

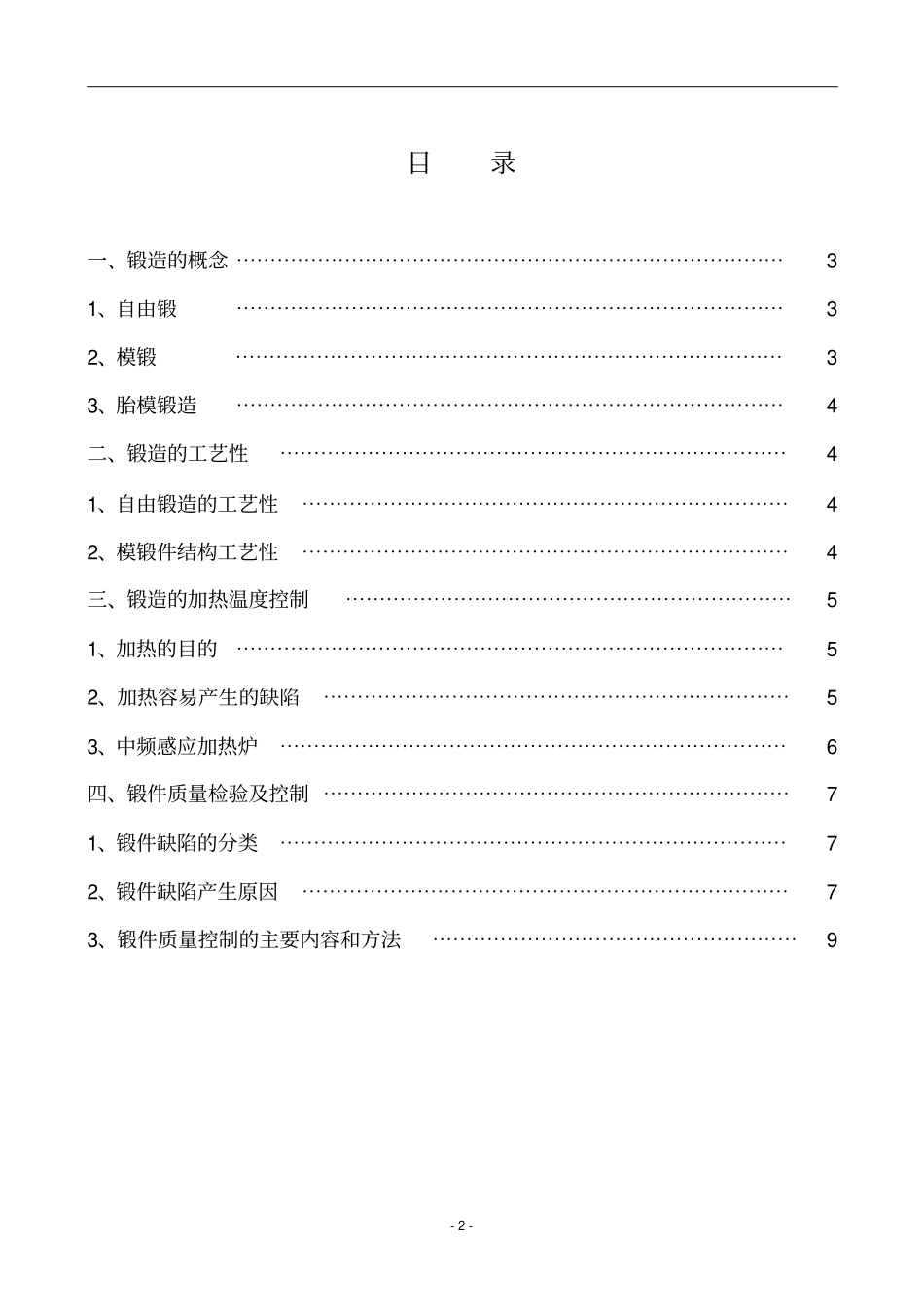

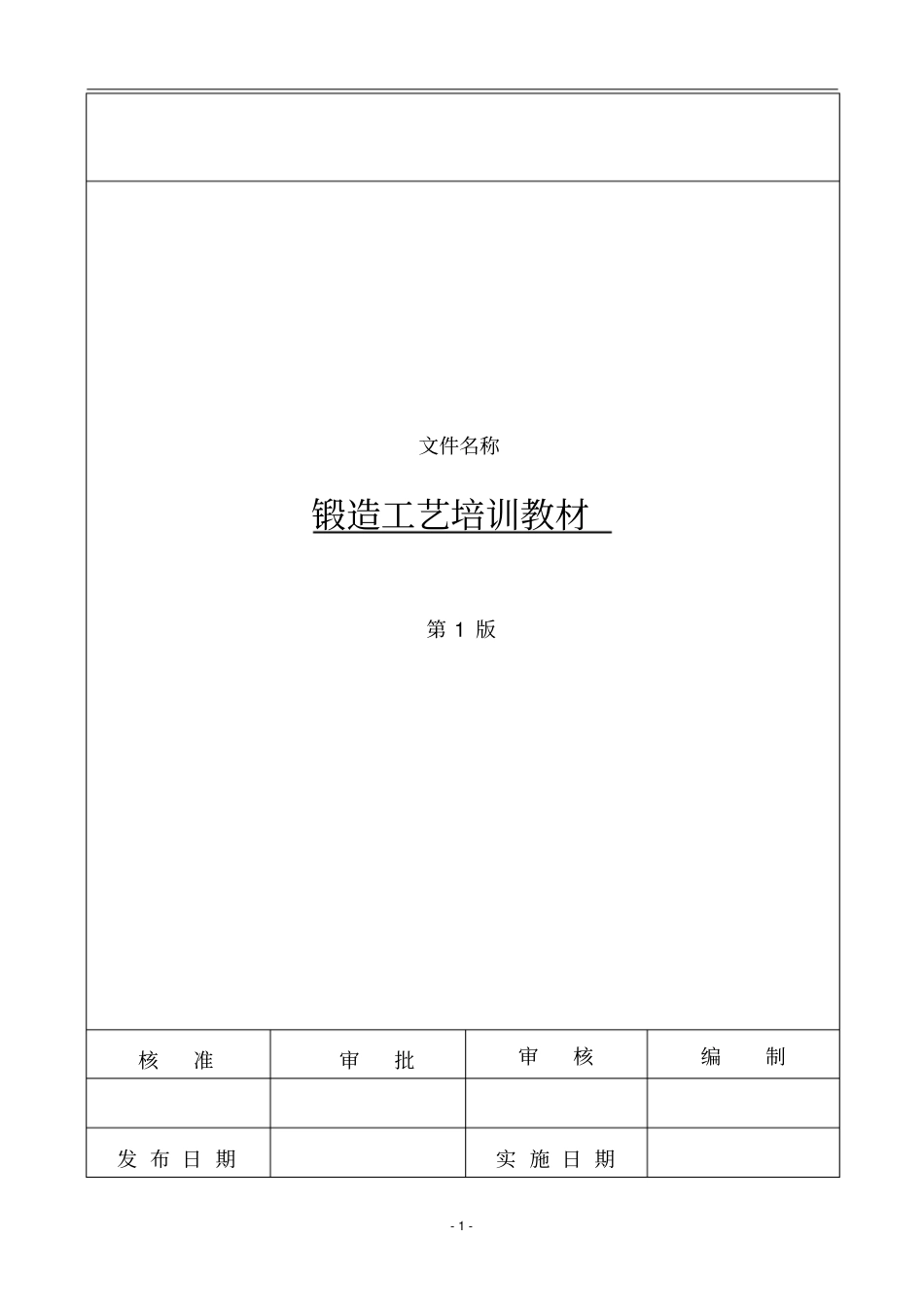

-1-文件名称锻造工艺培训教材第1版核准审批审核编制发布日期实施日期-2-目录一、锻造的概念⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31、自由锻⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32、模锻⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33、胎模锻造⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4二、锻造的工艺性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41、自由锻造的工艺性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42、模锻件结构工艺性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4三、锻造的加热温度控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51、加热的目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52、加热容易产生的缺陷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53、中频感应加热炉⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6四、锻件质量检验及控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯71、锻件缺陷的分类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯72、锻件缺陷产生原因⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73、锻件质量控制的主要内容和方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9-3-一、锻造的概念在外力的作用下,使坯料产生局部或全部变形,以获得一定几何尺寸、形状和内部组织的锻件加工方法称为锻造。锻造一般分为自由锻和模锻两大类。1、自由锻:利用冲击力或压力使金属在上锤、下砧之间朔性变形,从而得到所需要锻件的锻造方法。自由锻造的特点:工艺灵活、成本低、具有较强的适应性,但精度差、余量大、材料消耗多,生产效率低。主要设备:蒸汽-空气锤、液压机自由锻造的基本工序:拔长、镦粗、冲孔、切边、弯曲、扭转、错移。2、模锻:使坯料在模膛内受压变形的方法,在变形过程中,由于模膛对金属坯料流动的限制,金属坯料充满模膛,获得与模膛形状相同的锻件。模锻的特点:生产效率高、锻件精度高、余量小、操作简单。模锻的主要设备1)锤上模锻:蒸汽-空气锤、高速锤。2)压力机上模锻:摩擦压力机、曲柄压力机、平锻机、模锻水压机。锻模结构锤上模锻的锻模是由带有燕尾的上模和下模两部分组成,下模固定在砧座上,上模固定在锤头上,上模和下模均有相应的模膛。-4-锻模的模膛分为模锻模膛和制坯模膛两大类。1)模锻模膛可分为预锻模膛和终锻模膛两种2)制坯模膛有几种:拔长模膛、滚挤模膛、弯曲模膛、切断模膛,还有镦粗台等。3、胎模锻造:胎膜锻造是在自由锻造设备上使用胎膜生产模锻件的方法。一般利用自由锻将坯料初步成型,然后再用胎膜终锻成型。设备简单,胎膜简单,不需要固定在设备上,适应中小批量生产。模具寿命短,劳动强度高。二、锻造的工艺性1、自由锻造的工艺性:1)尽量避免锻造具有锥面和斜面的结构。否则要有专用工具,工艺复杂,操作不便。2)自由锻造不能锻造出锻件上简单几何体(面)形成的截交线、相贯线等空间曲线。3)自由锻造不应设计出加强筋、凸台等难以锻造的表面。4)应将结构复杂和截面有急剧改变的锻件,设计成几个简单的锻件来焊接。2、模锻件结构工艺性1)模锻件要选择合理的分模面,保证锻件取出方便,成型简单。同时锻件在分型面上的上下轮廓要一致,以便及时发现上下错模,减少毛边。2)锻造制坯的零件上不加工表面中,凡是垂直于表面的立面均应设计出锻件斜度,不加工表面形成的角度应该设计成圆角。3)锻件设计应避免锻件横截面相差过大凸缘薄而高,避免锻件部分过于扁-5-薄,锻件结构过薄、过高,冷却快而且金属流动阻力大,金属成型困难。4)模锻件形状应尽量简单,外形要对称;尽可能避免设计长而复杂的分支。5)复杂的锻件可以考虑采用分段锻造、焊接组合的结构。三、锻造的加热温度控制1、加热的目的1)锻造生产中,金属毛坯锻造前一般均要加热,目的是:提高金属的朔性,降低变形抗力,容易流动成型并获得良好的锻后组织和力学性能。2)加热方法:按采用热源不同,金属毛坯的加热方法分火焰加热和电加热两大类。3)锻造温度45、50钢的锻...
