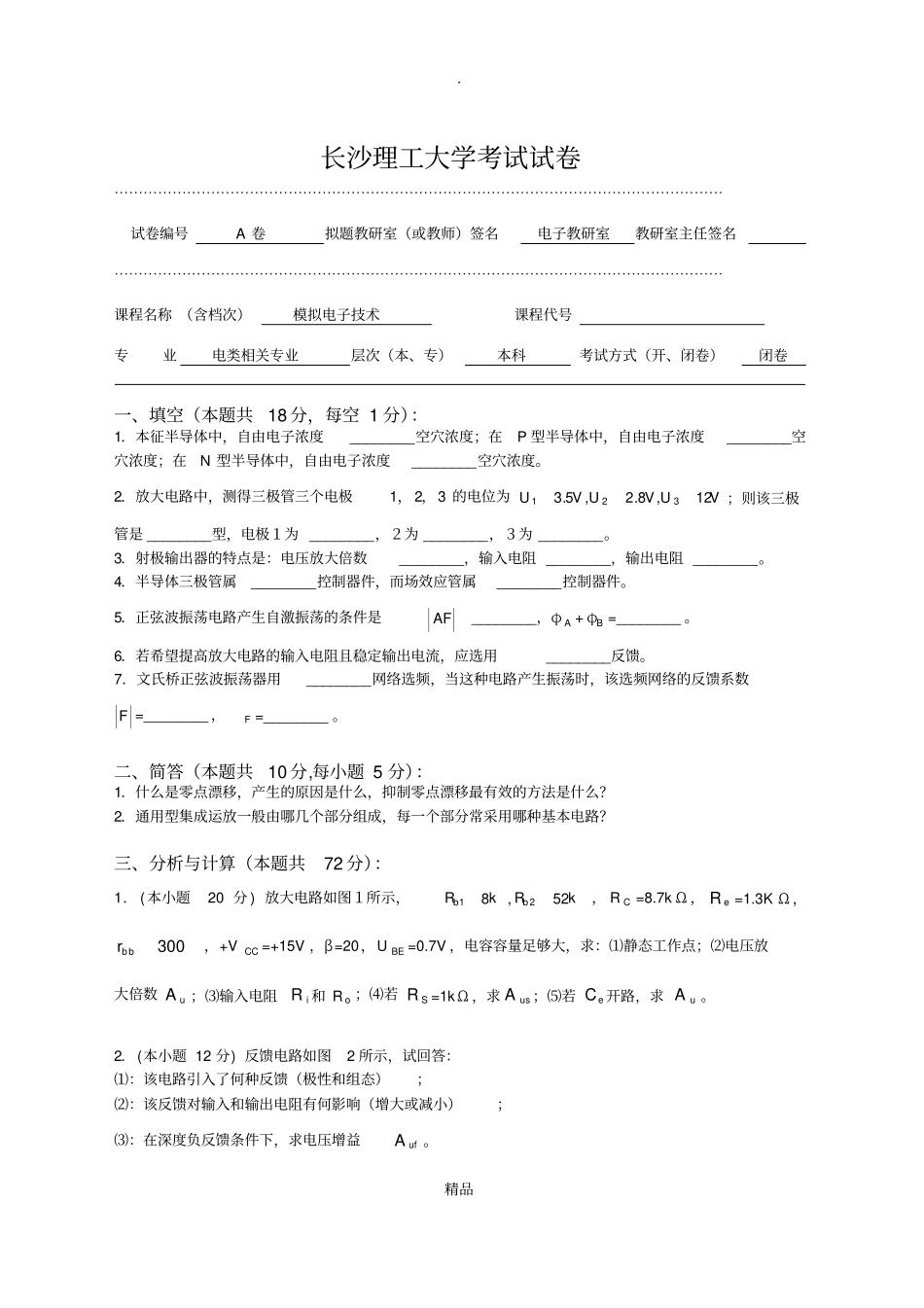

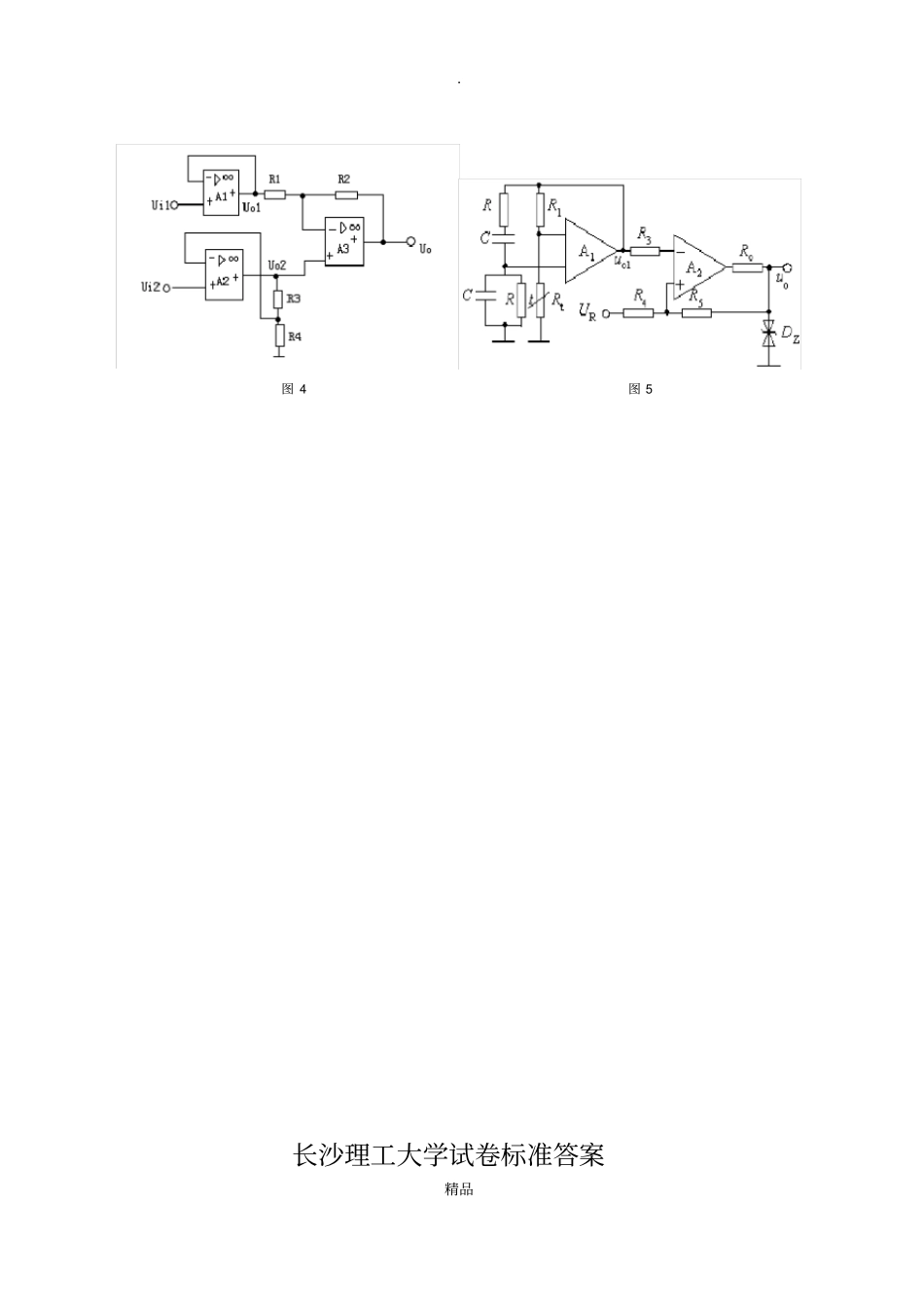

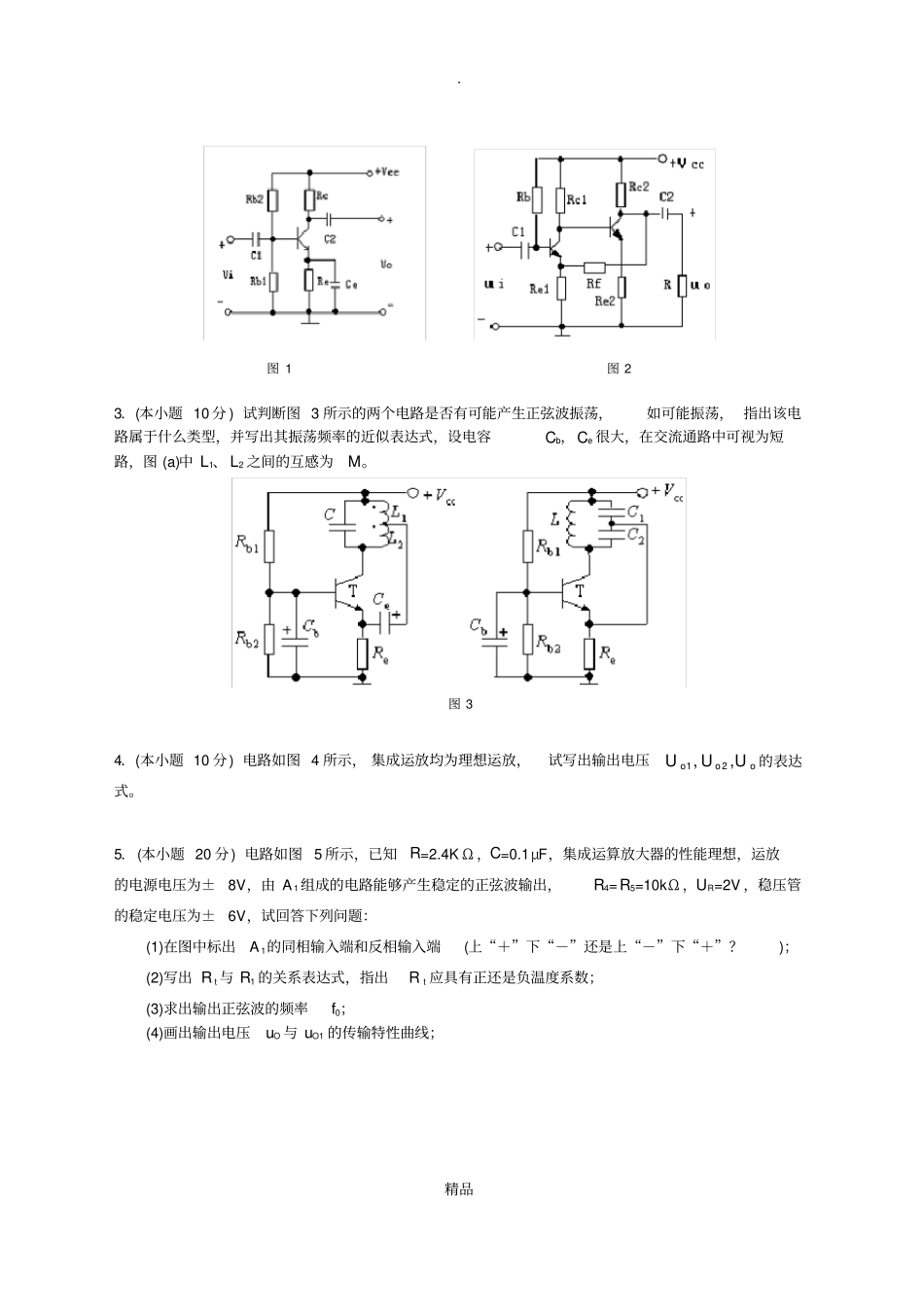

.精品长沙理工大学考试试卷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯试卷编号A卷拟题教研室（或教师）签名电子教研室教研室主任签名⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯课程名称（含档次）模拟电子技术课程代号专业电类相关专业层次（本、专）本科考试方式（开、闭卷）闭卷一、填空（本题共18分，每空1分）：1．本征半导体中，自由电子浓度________空穴浓度；在P型半导体中，自由电子浓度________空穴浓度；在N型半导体中，自由电子浓度________空穴浓度。2．放大电路中，测得三极管三个电极1，2，3的电位为VUVUVU12,8.2,5.3321；则该三极管是________型，电极１为________，２为________，３为________。3．射极输出器的特点是：电压放大倍数________，输入电阻________，输出电阻________。4．半导体三极管属________控制器件，而场效应管属________控制器件。5．正弦波振荡电路产生自激振荡的条件是FA________，φA+φB=________。6．若希望提高放大电路的输入电阻且稳定输出电流，应选用________反馈。7．文氏桥正弦波振荡器用________网络选频，当这种电路产生振荡时，该选频网络的反馈系数F=________，F=________。二、简答（本题共10分,每小题5分）：1．什么是零点漂移，产生的原因是什么，抑制零点漂移最有效的方法是什么？2．通用型集成运放一般由哪几个部分组成，每一个部分常采用哪种基本电路？三、分析与计算（本题共72分）：1．(本小题20分)放大电路如图１所示，kRkRbb52,821，RC=8.7kΩ，eR=1.3KΩ，300rbb，+VCC=+15V，β=20，UBE=0.7V，电容容量足够大，求：⑴静态工作点；⑵电压放大倍数uA；⑶输入电阻iR和Ro；⑷若SR=1kΩ，求usA；⑸若eC开路，求uA。2．(本小题12分)反馈电路如图2所示，试回答：⑴：该电路引入了何种反馈（极性和组态）；⑵：该反馈对输入和输出电阻有何影响（增大或减小）；⑶：在深度负反馈条件下，求电压增益ufA。.精品图1图23．(本小题10分)试判断图3所示的两个电路是否有可能产生正弦波振荡，如可能振荡，指出该电路属于什么类型，并写出其振荡频率的近似表达式，设电容Cb，Ce很大，在交流通路中可视为短路，图(a)中L1、L2之间的互感为M。图34．(本小题10分)电路如图4所示，集成运放均为理想运放，试写出输出电压o2o1oU,U,U的表达式。5．(本小题20分)电路如图5所示，已知R=2.4KΩ，C=0.1μF，集成运算放大器的性能理想，运放的电源电压为±8V，由A1组成的电路能够产生稳定的正弦波输出，R4=R5=10kΩ，UR=2V，稳压管的稳定电压为±6V，试回答下列问题：(1)在图中标出A1的同相输入端和反相输入端(上“＋”下“－”还是上“－”下“＋”？)；(2)写出Rt与R1的关系表达式，指出Rt应具有正还是负温度系数；(3)求出输出正弦波的频率f0；(4)画出输出电压uO与uO1的传输特性曲线；.精品图4图5长沙理工大学试卷标准答案.精品课程名称：模拟电子技术试卷编号：A卷一、填空（本题共18分，每空1分）：1．等于，大于，小于2．NPN型，基极，射极，集电极3．近似为1，大，小4．电流，电压5．1，2nπ6．电流串联负反馈7．RC串并联，1/3，0二、简答（本题共10分,每小题5分）：1．答：直接耦合放大电路中，前级放大器器件参数随温度发生缓慢变化，使工作点随机漂移，这种漂移被后级逐级放大，从而在输出端产生零点漂移。抑制零漂最有效的方法是采用差分电路。2．答：集成运放通常包括输入级、中间级、输出级和偏置电路这四个部分，输入级又叫前置级，通常采用差动放大电路，中间级一般采用共射（或共源）电路，输出级多采用互补对称输出电路，偏置电路一般采用电流源电路，为各级提供稳定的Q点。三、分析与计算（本题共72分）：1．(本小题20分)解：⑴VUmICEQCQ5,1⑵7.205UA⑶KRkROi7.8,846.0⑷3.94USA⑸eC开路时，2.6UA2．(本小题12分)解：⑴电压串联负反馈⑵电路输入电阻变大，输出电阻变小⑶11efeURRRA3．(本小题10分)解：（a）φA＋φF＝0，可能振荡，为电感三点式正弦波振荡电路。振荡频率为.精品CMLLf)2(2121o。（b）φA＋φF＝0，可能振荡，为电容三点...
