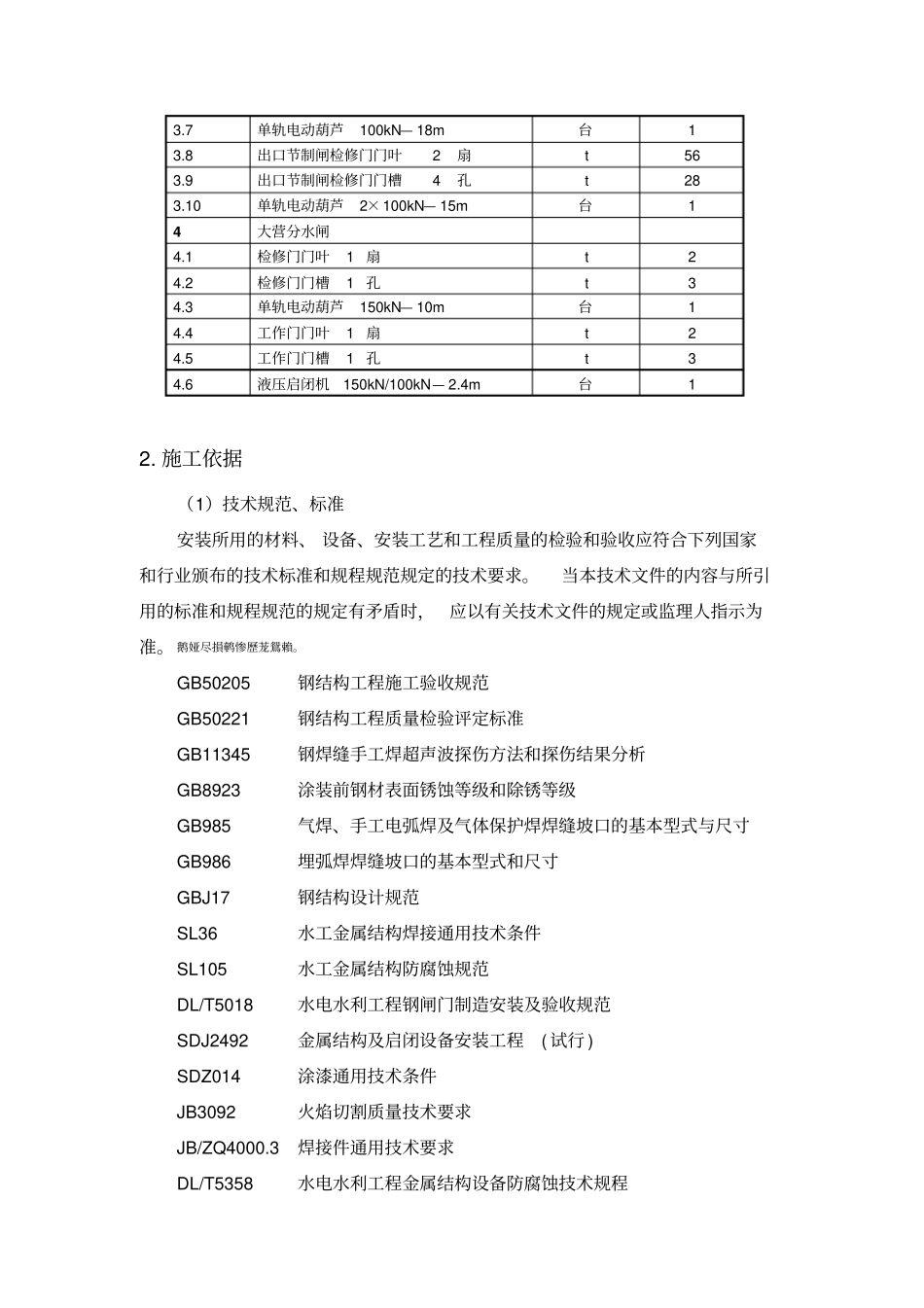

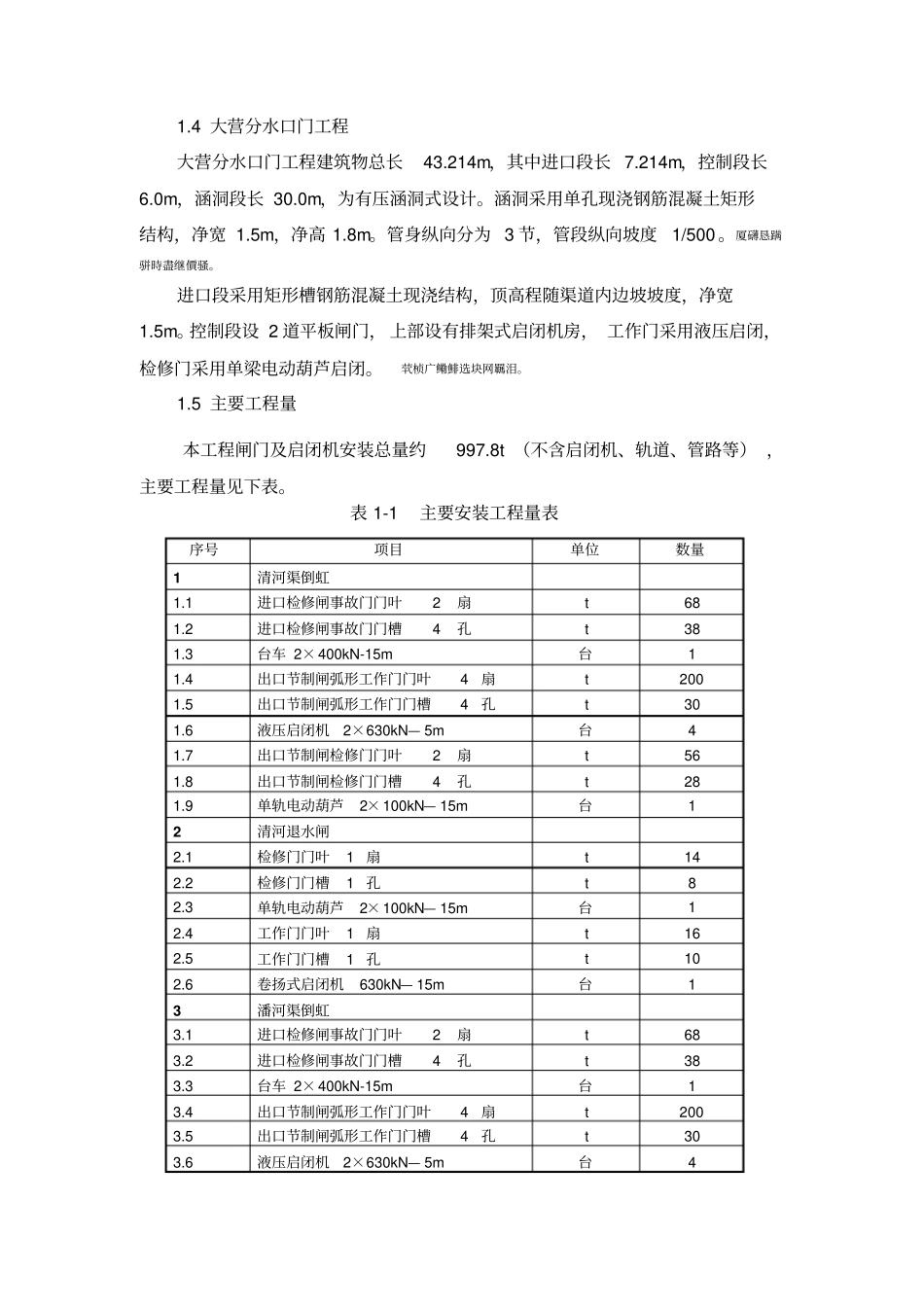

闸门及启闭机安装专项施工方案1.工程概况本工程全部安装项目包括门槽（含闸门门库）埋件、平板门门叶、弧形门门叶、台车式启闭机、单轨电动葫芦和电气设备以及与本合同项目有关的拉杆、锁定装置、自动挂脱梁、启闭机轨道、基础埋件、各种电缆及埋管等附属设施等。矚慫润厲钐瘗睞枥庑赖。安装工作还包括合同规定的各项设备调试、验收和试运转工作，以及试运转所必需的各种辅助设施的安装。1.1清河渠道倒虹吸工程清河渠道倒虹吸总长为374m，其中进口段：渐变段长48m、闸室段长16m，管身段：长157m，出口段：闸室段长23m、渐变段长60m。聞創沟燴鐺險爱氇谴净。进口检修闸为开敞式钢筋混凝土结构，2联4孔，单孔净宽6.9m，闸室总净宽27.6m，闸室长16m。检修闸上游为48m长的渐变段。渐变段上游为长70m的退水闸及过渡段。出口设工作闸门和检修闸门各1道，供管身单联检修时挡下游回水及控制过闸流量。工作门采用液压启闭弧形闸门，检修门采用平板钢闸门，闸室2联4孔，单孔净宽6.9m，闸室长23m。出口闸室下游为60m长的渐变段。残骛楼諍锩瀨濟溆塹籟。1.2清河渠道退水闸工程退水闸及过渡段总长70m，控制段设2道平板闸门，上部设有排架式启闭机房，工作门采用液压启闭，检修门采用单梁电动葫芦启闭。酽锕极額閉镇桧猪訣锥。1.3潘河渠道倒虹吸工程潘河渠道倒虹吸总长为309m，其中进口段：渐变段长48m、闸室段长16m，管身段：长162m，出口段：闸室段长23m、渐变段长60m。彈贸摄尔霁毙攬砖卤庑。进口检修闸为开敞式钢筋混凝土结构，2联4孔，单孔净宽6.9m，闸室总净宽27.6m，闸室长16m。检修闸上游为48m长的渐变段。出口设工作闸门和检修闸门各1道，供管身单联检修时挡下游回水及控制过闸流量。工作门采用液压启闭弧形闸门，检修门采用平板钢闸门，闸室2联4孔，单孔净宽6.9m，闸室长23m。出口闸室下游为60m长的渐变段。謀荞抟箧飆鐸怼类蒋薔。1.4大营分水口门工程大营分水口门工程建筑物总长43.214m，其中进口段长7.214m，控制段长6.0m，涵洞段长30.0m，为有压涵洞式设计。涵洞采用单孔现浇钢筋混凝土矩形结构，净宽1.5m，净高1.8m。管身纵向分为3节，管段纵向坡度1/500。厦礴恳蹒骈時盡继價骚。进口段采用矩形槽钢筋混凝土现浇结构，顶高程随渠道内边坡坡度，净宽1.5m。控制段设2道平板闸门，上部设有排架式启闭机房，工作门采用液压启闭，检修门采用单梁电动葫芦启闭。茕桢广鳓鯡选块网羈泪。1.5主要工程量本工程闸门及启闭机安装总量约997.8t（不含启闭机、轨道、管路等），主要工程量见下表。表1-1主要安装工程量表序号项目单位数量1清河渠倒虹1.1进口检修闸事故门门叶2扇t681.2进口检修闸事故门门槽4孔t381.3台车2×400kN-15m台11.4出口节制闸弧形工作门门叶4扇t2001.5出口节制闸弧形工作门门槽4孔t301.6液压启闭机2×630kN—5m台41.7出口节制闸检修门门叶2扇t561.8出口节制闸检修门门槽4孔t281.9单轨电动葫芦2×100kN—15m台12清河退水闸2.1检修门门叶1扇t142.2检修门门槽1孔t82.3单轨电动葫芦2×100kN—15m台12.4工作门门叶1扇t162.5工作门门槽1孔t102.6卷扬式启闭机630kN—15m台13潘河渠倒虹3.1进口检修闸事故门门叶2扇t683.2进口检修闸事故门门槽4孔t383.3台车2×400kN-15m台13.4出口节制闸弧形工作门门叶4扇t2003.5出口节制闸弧形工作门门槽4孔t303.6液压启闭机2×630kN—5m台43.7单轨电动葫芦100kN—18m台13.8出口节制闸检修门门叶2扇t563.9出口节制闸检修门门槽4孔t283.10单轨电动葫芦2×100kN—15m台14大营分水闸4.1检修门门叶1扇t24.2检修门门槽1孔t34.3单轨电动葫芦150kN—10m台14.4工作门门叶1扇t24.5工作门门槽1孔t34.6液压启闭机150kN/100kN—2.4m台12.施工依据（1）技术规范、标准安装所用的材料、设备、安装工艺和工程质量的检验和验收应符合下列国家和行业颁布的技术标准和规程规范规定的技术要求。当本技术文件的内容与所引用的标准和规程规范的规定有矛盾时，应以有关技术文件的规定或监理人指示为准。鹅娅尽損鹌惨歷茏鴛賴。GB50205钢结构工程施工验收规范GB50221钢结构工程质量检验评定标准GB11345钢焊缝手工焊超声波探伤方法和探伤结果分析GB8923涂装前钢材表面锈蚀等级...
