防护栅栏施工方案经典版VIP免费

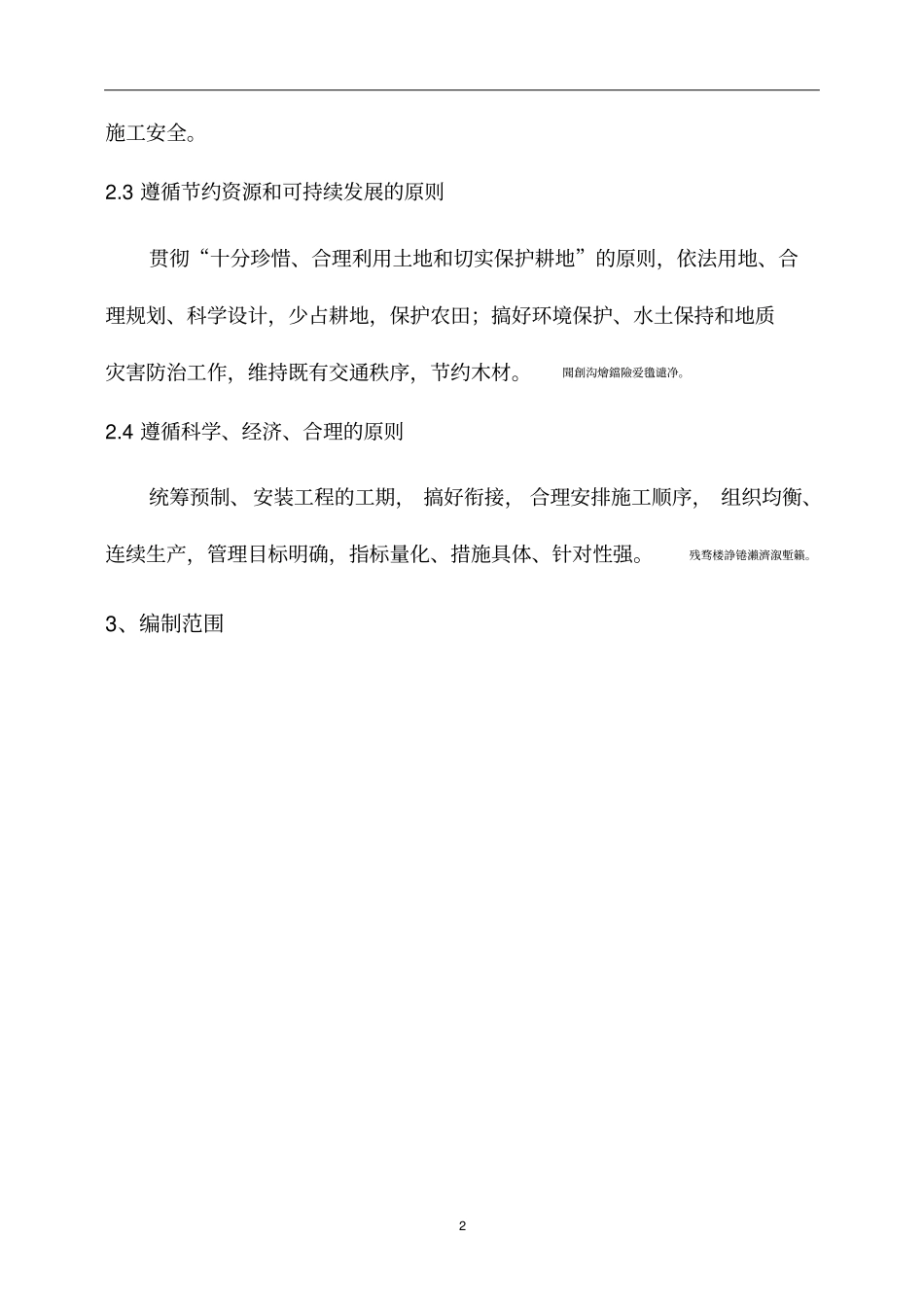

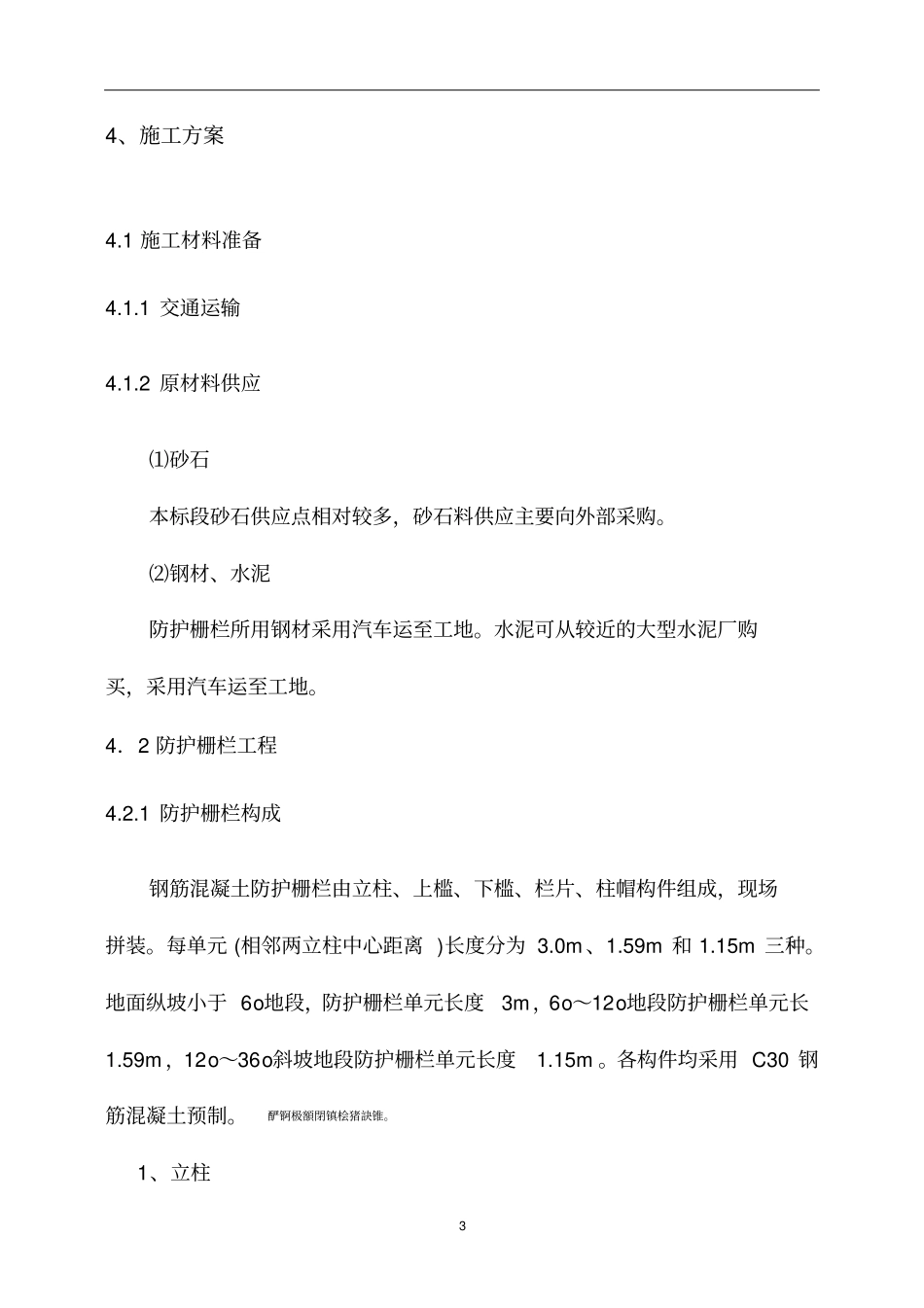

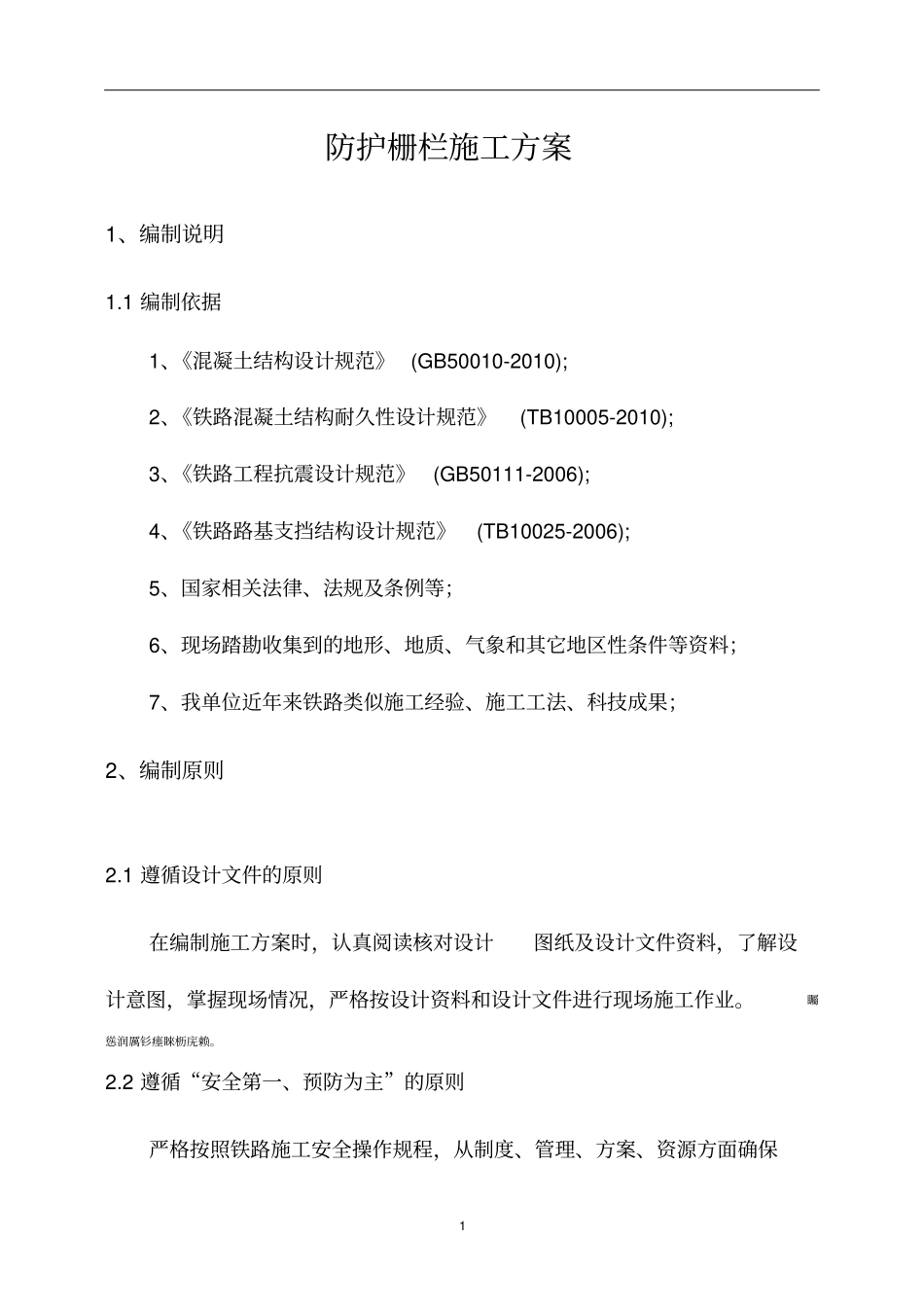

1防护栅栏施工方案1、编制说明1.1编制依据1、《混凝土结构设计规范》(GB50010-2010);2、《铁路混凝土结构耐久性设计规范》(TB10005-2010);3、《铁路工程抗震设计规范》(GB50111-2006);4、《铁路路基支挡结构设计规范》(TB10025-2006);5、国家相关法律、法规及条例等；6、现场踏勘收集到的地形、地质、气象和其它地区性条件等资料；7、我单位近年来铁路类似施工经验、施工工法、科技成果；2、编制原则2.1遵循设计文件的原则在编制施工方案时，认真阅读核对设计图纸及设计文件资料，了解设计意图，掌握现场情况，严格按设计资料和设计文件进行现场施工作业。矚慫润厲钐瘗睞枥庑赖。2.2遵循“安全第一、预防为主”的原则严格按照铁路施工安全操作规程，从制度、管理、方案、资源方面确保2施工安全。2.3遵循节约资源和可持续发展的原则贯彻“十分珍惜、合理利用土地和切实保护耕地”的原则，依法用地、合理规划、科学设计，少占耕地，保护农田；搞好环境保护、水土保持和地质灾害防治工作，维持既有交通秩序，节约木材。聞創沟燴鐺險爱氇谴净。2.4遵循科学、经济、合理的原则统筹预制、安装工程的工期，搞好衔接，合理安排施工顺序，组织均衡、连续生产，管理目标明确，指标量化、措施具体、针对性强。残骛楼諍锩瀨濟溆塹籟。3、编制范围34、施工方案4.1施工材料准备4.1.1交通运输4.1.2原材料供应⑴砂石本标段砂石供应点相对较多，砂石料供应主要向外部采购。⑵钢材、水泥防护栅栏所用钢材采用汽车运至工地。水泥可从较近的大型水泥厂购买，采用汽车运至工地。4．2防护栅栏工程4.2.1防护栅栏构成钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。每单元(相邻两立柱中心距离)长度分为3.0m、1.59m和1.15m三种。地面纵坡小于6o地段，防护栅栏单元长度3m，6o～12o地段防护栅栏单元长1.59m，12o～36o斜坡地段防护栅栏单元长度1.15m。各构件均采用C30钢筋混凝土预制。酽锕极額閉镇桧猪訣锥。1、立柱4立柱截面尺寸为180mm×180mm，两侧设置100mm长牛腿支撑，以便搭接下槛。防护栅栏的起点、终点或与其它建筑物连接时，单侧设牛腿支撑。彈贸摄尔霁毙攬砖卤庑。2、上槛及下槛上槛高125mm、宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度20mm。謀荞抟箧飆鐸怼类蒋薔。下槛高155mm、宽180mm，下槛上部有向上的卡槽，深度10mm。3、栏片每单元含1～2片栏片，通过上、下槛的卡槽固定。防护栅栏栏片高度1495mm。栏片间隙宽度120mm。厦礴恳蹒骈時盡继價骚。4、柱帽柱帽截面尺寸为180mm×180mm，高度150mm，中心预留螺栓孔，用于立柱顶部及台阶过渡处前后上槛间的连接，拼装后螺栓孔采用C30混凝土封填。茕桢广鳓鯡选块网羈泪。5、铁丝滚笼（1）刺丝滚龙采用刀片刺绳绕圈后相邻两圈每隔120°用刺丝连接卡固定，张开后形成蛇腹网状；闭合后刀片刺绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。。鹅娅尽損鹌惨歷茏鴛賴。（2）刀片刺绳有冲切钢板采用机械压轧在钢丝上成型，刀刺宽度522mm，两刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片采用厚度0.5mm的Q195钢板冲切制作，芯丝又HPB300φ6.5mm高线钢丝冷拔加工。籟丛妈羥为贍偾蛏练淨。（3）刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋与支架的连接采用φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其他跨度仅设置与立柱上部，支架与防护栅栏采用支架抱箍连接。对于已安装金属网片的防护栅栏，刺丝滚笼直接采用φ2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。預頌圣鉉儐歲龈讶骅籴。（4）刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m。6、陡坡地段防护栅栏下槛下部与地面的间隙采用C25混凝土封闭，宽度180mm，与立柱两侧平齐，埋入地面以下不小于0.3m。每单元于地面处留φ100mm泄水孔。渗釤呛俨匀谔鱉调硯錦。4.2.3防护栅栏预制、运输及安装（1）钢筋加工及安装①立柱、上槛、下槛及栏片等进场的钢筋有出厂合格证、质量证书，经检验各项技术指标符...
