防水卷材检验规程VIP免费

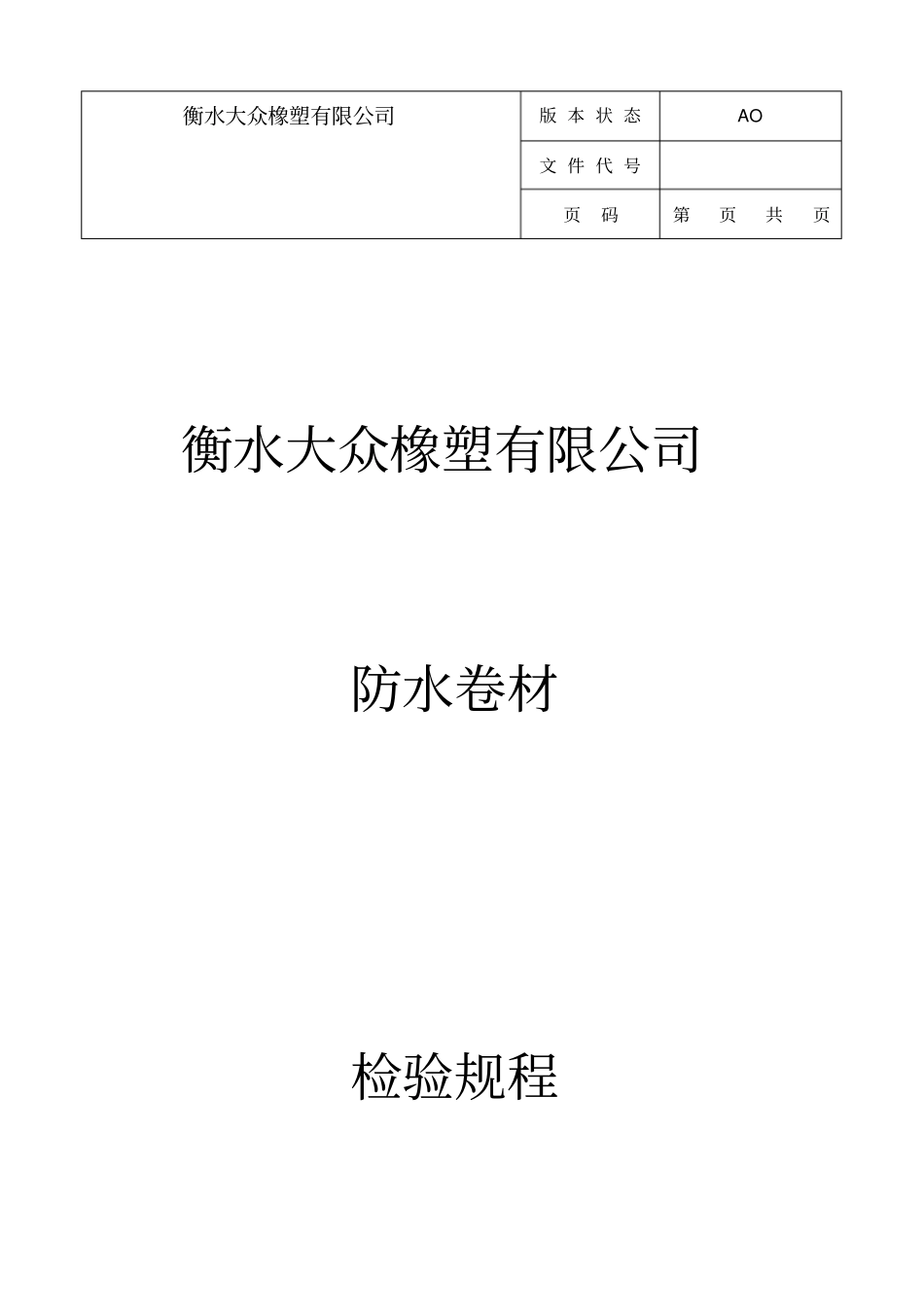

衡水大众橡塑有限公司版本状态AO文件代号页码第页共页衡水大众橡塑有限公司防水卷材检验规程防水卷材检验规程原材料部分一、沥青检测：A：沥青延伸度检验方法：⑴、先将待检验的试样准备好，试样放在空气中冷却30分钟。⑵、将试样放在水中，恒温1小时后，水面在试样上不少于25毫米。⑶、拉伸后的沥青丝不致上浮或沉底，应加入适当盐水进行调节。⑷、取3处沥青试验平行测定时的结果平均值作为试验的测定值。B：沥青软化点检验方法⑴、先将需检验的试样及检测仪器、工具准备好，如：玻璃棒、温度计等。⑵、将沥青加热熔化，加热温度不超过软化点温度。⑶、待试件水平地安放在上承板内，温度计从孔中插入，使水银定于板上，杯内盛水或甘油，保持15分钟。⑷、取出环架，将下承板的定位环套于试件环上，球置于定位环孔中，调节水平使之平衡。⑸、沥青试样受热软化后下垂，与下承板接触时为其软化点。⑹、试验至少进行2次以上。C、沥青针入度检验方法⑴、将脱水好的沥青试样放在沙浴或电炉上加热融化，加热温度不高于估计软化点。⑵、将试样在空气中冷却1H，再将试样放在盛满清水的槽中。⑶、调节仪器水平，将水浴放在升降面上。⑷、开动秒表与按下按钮，使标准针自由落入试样内，仪器的针入即为实验的开始，经过5秒后，可以从上面读取数值。⑸、同一试样至少重复测试3次，二、其它物质的检测：1.查看生产厂家是否合乎要求，是否是合格供方。2.查看合格证3.查看外包装是否完整，有无破损。生产过程部分检测项目见开机检测项目表：1．粉体投放：在100℃打入沥青，180℃以上在搅拌下投入SBS，每投入一包后至少十分钟以后再投入第二包。SBS投入完成后搅拌3小时以上放料至配料罐。在搅拌下投入各种粉料至配料罐，每投入一包需搅拌1分钟以上再投入第二包。粉料投完后搅拌10分钟以上放料至涂油池。2．胎基涂布：检查设备是否正常、原材料是否正常（胎布、铝膜是否有断痕、孔洞、裂口、斑纹）、涂布后胎布有无孔洞、裂口、斑纹和未被浸透的条纹。调节厚度，有不合格的要做标记。3．过程产品检测：取每次开机的第六卷进行检测，然后每隔20卷左右再抽检一卷，一天之内共取样五卷进行检测。检测项目参见防水卷材过程记录。检测方法见产成品检测相对应部分。产成品部分出厂检测项目有：卷重、面积、厚度、外观、不透水性、耐热度、拉力、最大拉力时延伸率、低温柔度。A：抽样以同一类型、同一规格10000M2为一批，不足10000M2时亦可作为一批，在每批产品中随机抽取5卷进行卷重、面积、厚度与外观检查，然后从卷重、面积、厚度及外观合格的产品中随机抽取1卷进行物理力学性能试验。B：卷重、面积、厚度与外观检测在抽取的5卷样品中各项检查结果均符合规定时，判定其卷重、面积、厚度与外观合格；若其中一项不符合规定时，允许在该批产品中另取5卷样品，对不合格项进行复查，如全部达到标准规定时则判定为合格，若仍不符合标准，则判定该批产品不合格。检测方法1）、卷重：用最小分度值为0.2Kg的磅称称量每卷卷材的质量；2）、面积：用最小分度值为1mm卷尺在卷材两端和中部三处测量宽度、长度；以长度乘以宽度的平均值求得每卷卷材面积；3）、厚度：检测工具用最小分度值为0.02mm的游标卡尺。检测方法：沿卷材宽度方向测量5点，距卷材长度边缘150mm±15mm向内各取一点，在两点中均分其余3点，计算5点的平均值作为该卷材的厚度，以所抽卷材数量的卷材厚度的总平均值作为该批产品的厚度。4）、外观：成卷卷材应卷紧卷齐，卷材表面必须平整，不允许有孔洞、缺边、裂口，胎基应浸透，不应有未被浸渍的条纹、每卷接头处不应超过一个，较短的一段不应少于1000mm。C：物理力学性能的检测1、拉力和延伸率按试件250mm*50mm尺寸剪裁好试样，用LJ2000拉力机进行检测。试样纵向和横向各5块，以纵横向各5处试件的拉力算术平均值作为卷材纵向或横向拉力。延伸率按E=100（L1—L0）/L1式计算，其中E——最大拉力时延伸率（%）；L1——试件最大拉力时的标距（mm）；L0——试件初始标距（mm）；L——夹具间距离，值为180mm。分别计算纵向或横向5个试件最大拉力时延伸率的算术平均值作为卷材纵向或横向延伸率。2、耐热度按...
